AW T 2 1 0 | 2 - L E I T E R L E I T FÄ H I G K E I T, P H/O R P, P I O N - M E S S U M F O R M E R | C I/A W T 2 1 0 - D E R E V. H
3

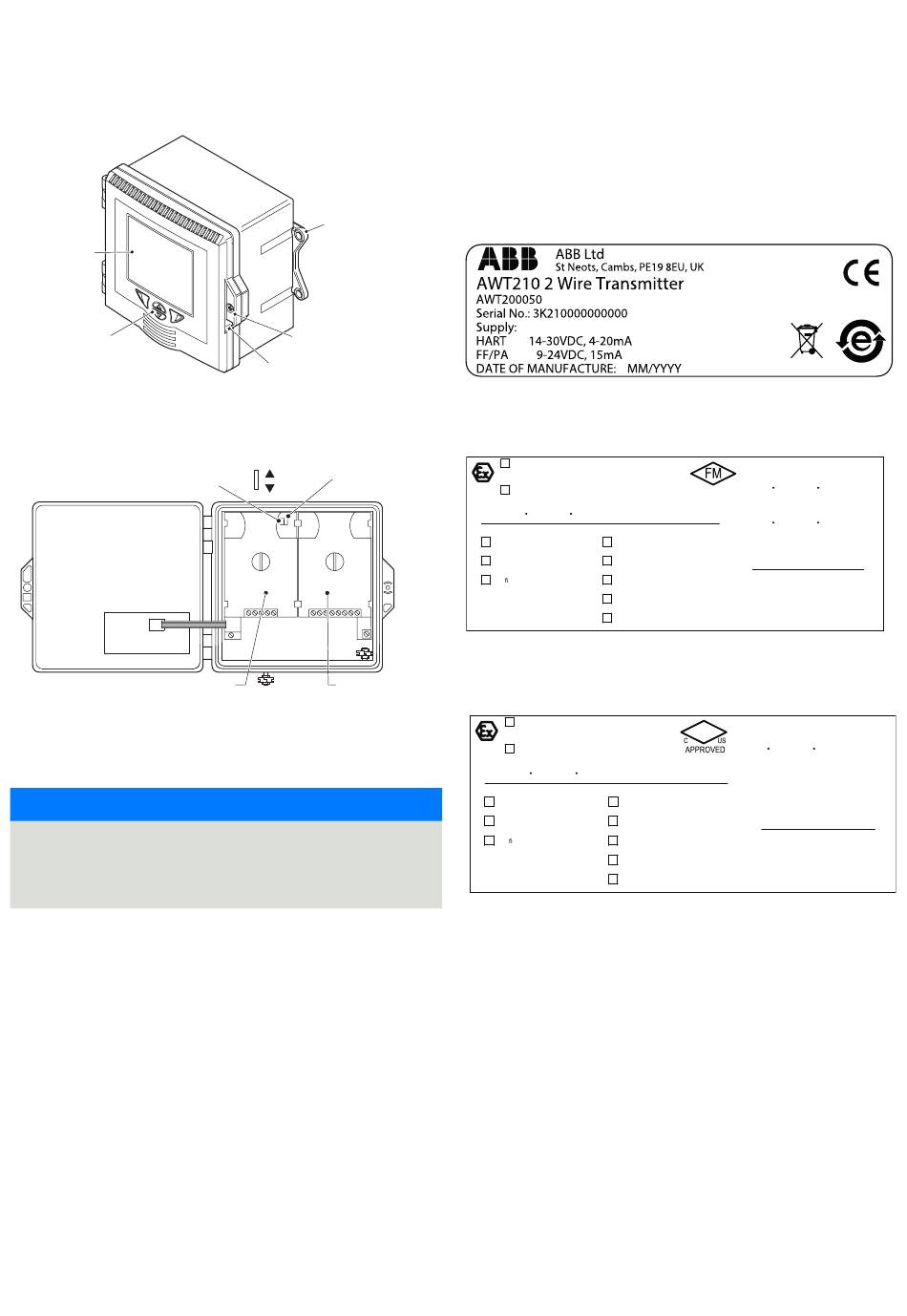

Übersicht
Anzeige
Tastenfeld
Schalter zum Zurücksetzung
auf Werkseinstellungen
Kommunikationsmodul
* Optionen zur Schalttafel- und Rohrmontage sind ebenso erhältlich – siehe
Seite 13
Abbildung 1 Messumformer AWT210 – Hauptbestandteile
HINWEIS
Nach der Inbetriebnahme muss der Schalter für die
Werkseinstellungen in der AUS-Stellung sein. Dies
gewährleistet, dass die Konfigurationseinstellungen nach
einem Netzausfall nicht verlorengehen.
Wandmonta-
gehalterung*
Türverriegelung des
Messumformers
Manipulationssicherer
Befestigungspunkt für
Plombierung
Schreibschutz-
AN
Schalter
AUS
Sensormodul

Typenschild/Zertifizierungsetikett

Die folgenden Typenschilder sind nur Beispiele. Die am
Messumformer angebrachten Typenschilder können
unterschiedlich sein.
Messumformer ohne Zulassung für Gefahrenbereiche
Messumformer mit cFMus-Zulassung und ATEX IECEx
Aluminiumgehäuse
II 1 G Ex ia IIC T4 Ga
FM18ATEX0017X / IECEx FME 18.0001X
Installation Dwg. AWT200034
II 3 G Ex ic IIC T4 Gc
FM21ATEX0011X / IECEx FME 18.0001X
Installation Dwg. AWT200035
-20 C ≤ Ta ≤ +60 C / IP66
Communications Module Fitted
Sensor Module Fitted
HART Module:
Toroidal Conductivity Module:
AWT210xxxxH1xxxxxxxx
AWT210xxC1xxxxxxxxxx
Fieldbus Module:
2-Electrode Conductivity Module:
AWT210xxxxF1xxxxxxxx
AWT210xxC2xxxxxxxxxx
4-Electrode Conductivity Module:
Pro bus Module:
AWT210xxC4xxxxxxxxxx
AWT210xxxxP1xxxxxxxx
Digital EZLink Module:
AWT210xxD1xxxxxxxxxx
pH/ORP Module:
AWT210xxP1xxxxxxxxxx
Messumformer mit cFMus-Zulassung und ATEX IECEx
Kunststoffgehäuse
II 1 G Ex ia IIC T4 Ga
FM18ATEX0017X / IECEx FME 18.0001X
Installation Dwg. AWT200034
II 3 G Ex ic IIC T4 Gc
FM21ATEX0011X / IECEx FME 18.0001X
Installation Dwg. AWT200035
-20 C ≤ Ta ≤ +60 C / IP66
Communications Module Fitted
Sensor Module Fitted
HART Module:
Toroidal Conductivity Module:
AWT210xxxxH1xxxxxxxx
AWT210xxC1xxxxxxxxxx
Fieldbus Module:
2-Electrode Conductivity Module:
AWT210xxxxF1xxxxxxxx
AWT210xxC2xxxxxxxxxx
Pro bus Module:
4-Electrode Conductivity Module:
AWT210xxC4xxxxxxxxxx
AWT210xxxxP1xxxxxxxx
Digital EZLink Module:
AWT210xxD1xxxxxxxxxx
pH/ORP Module:
AWT210xxP1xxxxxxxxxx
2809
IS:
Class I, Div 1 Gps ABCD T4
Class II, Div 1 Gps EFG T4
Class I, Zone 2 AEx/Ex ic IIC T4 Gc
C
US
APPROVED
-25 C ≤ Ta ≤ +60 C
Exia
NI:
Class I, Div 2 Gps ABCD
Class II/III, Div 2 Gps FG
-25 C ≤ Ta ≤ +60 C
FM18US0040X / FM18CA0019X
Installation Dwg.
USA:
AWT200030 & AWT200031
Canada: AWT200032 & AWT200033
WARNING: SUBSTITUTION OF
COMPONENTS MAY IMPAIR INTRINSIC
SAFETY.
AVERTISSEMENT: LA SUBSTITUTION
DE COMPOSANTS PEUT NUIRE À LA
SÉCURITÉ INTRINSÈQUE.
IS:
Class I, Div 1 Gps ABCD T4
FM
Class II, Div 1 Gps EFG T4
Class I, Zone 2 AEx/Ex ic IIC T4 Gc
-25 C ≤ Ta ≤ +60 C
Exia
FM18US0040X / FM18CA0019X
Installation Dwg.
USA:
AWT200030
Canada: AWT200032
WARNING: SUBSTITUTION OF
COMPONENTS MAY IMPAIR INTRINSIC
SAFETY.
AVERTISSEMENT: LA SUBSTITUTION
DE COMPOSANTS PEUT NUIRE À LA
SÉCURITÉ INTRINSÈQUE.
