Quick-Start Anleitung
DE

MMI konfigurieren

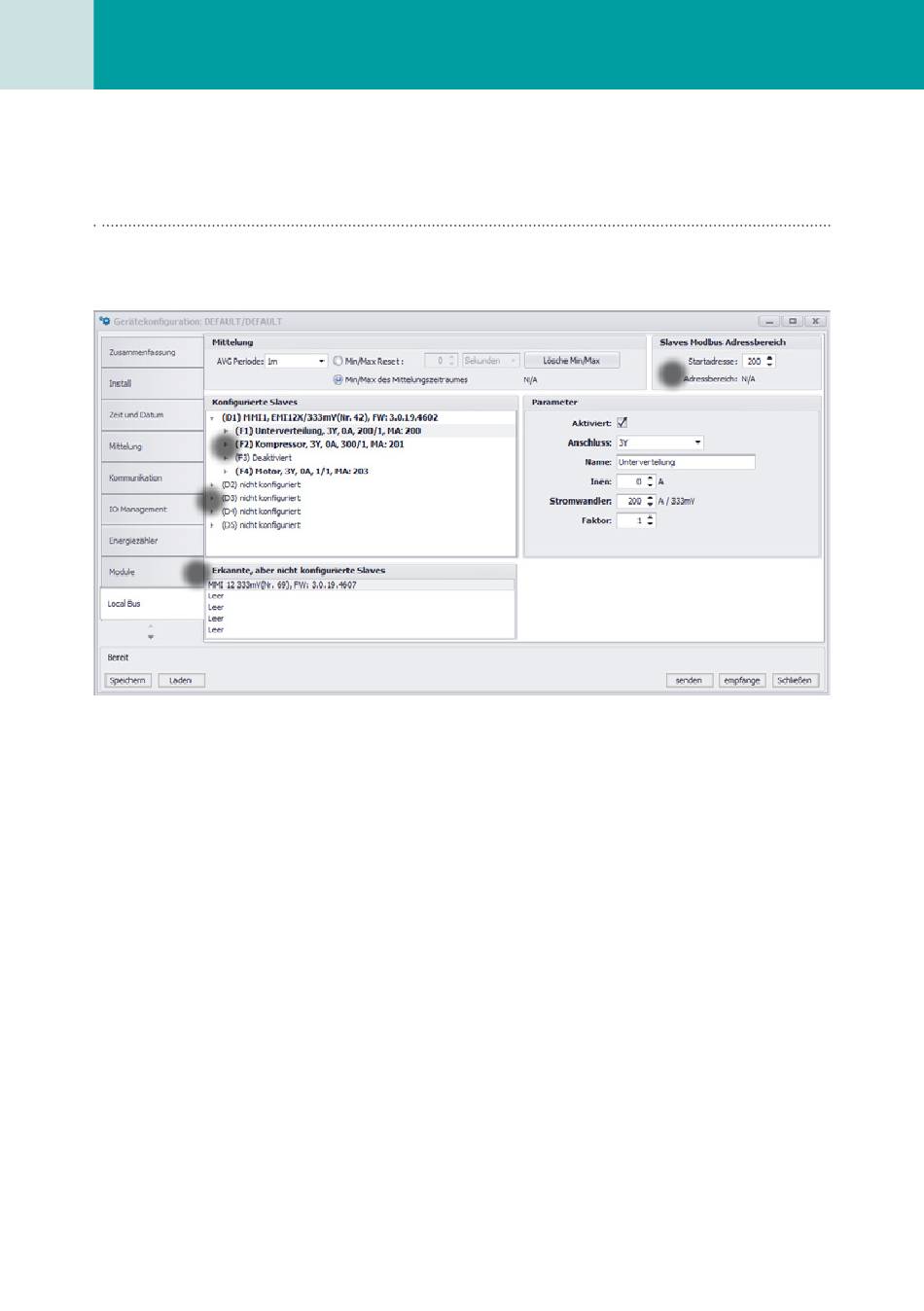

Im Reiter „Local Bus" werden die Module die über die RJ45-Verbindung am
MMU angeschlossen sind konfiguriert.
Ž Ž
 
Œ Œ
1. Erkannte, aber nicht konfigurierte Slaves
Hier werden alle (max. 5) MMI's angezeigt, welche über den Local Bus
verbunden, aber noch nicht im UMD konfiguriert sind.
2. MMI zuweisen
D1 – D5 sind die verfügbaren Plätze am Local Bus, die mit MMI's belegt
werden können. Unter „Parameter" kann das jeweilige Modul durch Aus-
wahl der Seriennummer hinzugefügt und ein Name vergeben werden.
3. Stromeingang wählen
F1 – F4 sind die jeweiligen 3-phasigen Eingänge am MMI.
Unter „Parameter" können diese aktiviert und konfiguriert werden.
4. Geräteadresse
Die einzelnen Geräteadressen der MMI Eingänge beginnen
voreingestellt ab 200, somit hat das erste Modul die Adressen
von 200 (F1) – 203 (F4).
Hinweis: Die Aufzeichnung der Local Bus-Daten muss im jeweiligen Mas-
tergerät konfiguriert werden.
