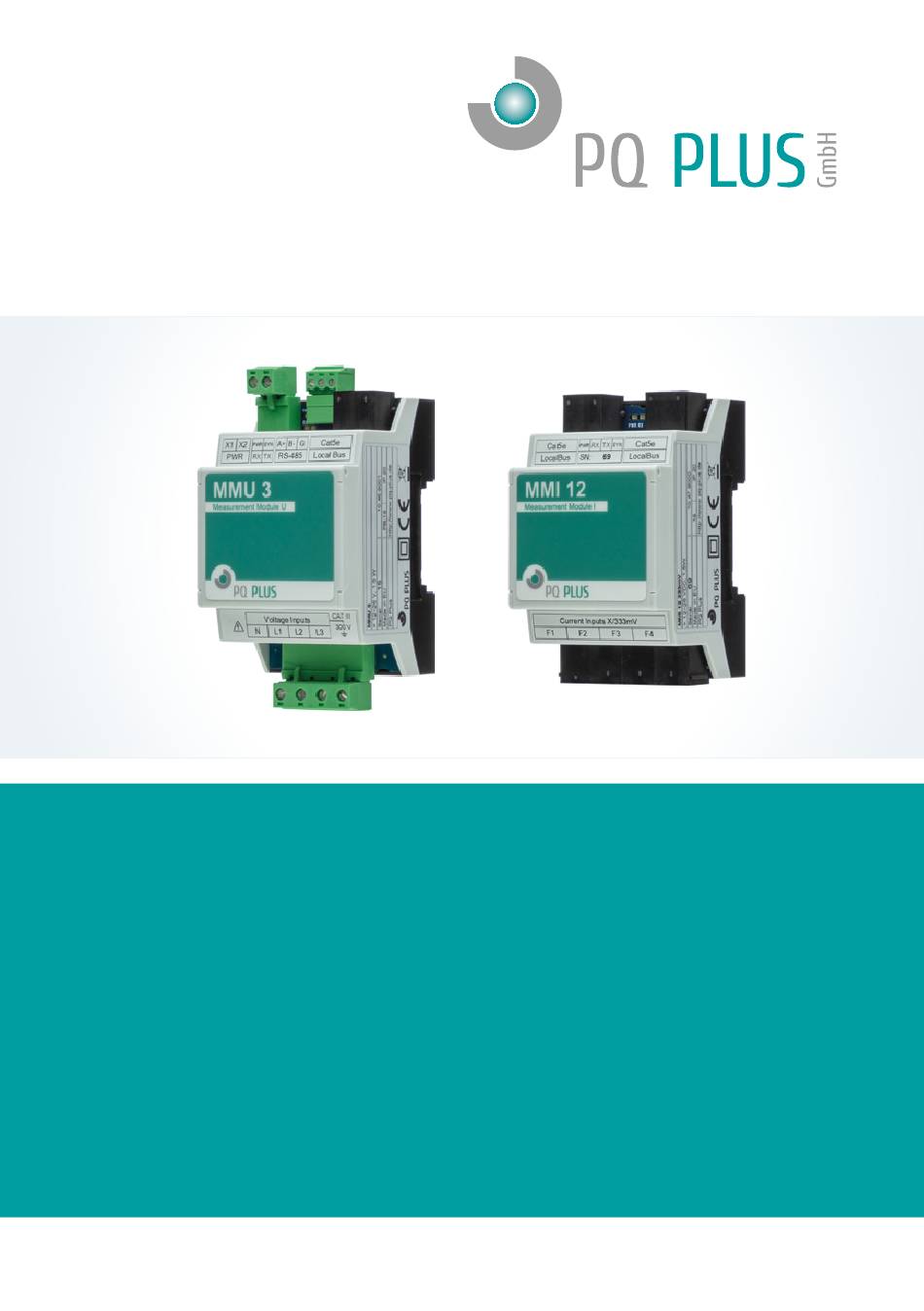

- Seite 1 • • Quick-Start Anleitung MMU 3 / MMI 12 Deutsch...
-
Seite 2: Inhaltsverzeichnis
Quick-Start Anleitung Inhaltsverzeichnis Installation ....................3 Montage .......................3 Spannungsversorgung .................3 Spannungsmessung ..................5 Stromwandler anschließen ................5 RS485-Schnittstelle ..................5 Inbetriebnahme ..................6 Werksseitige Kommunikationseinstellungen ..........6 Verbindung mit einem PC herstellen ............6 MMU konfigurieren ..................7 Anschluss und Einstellungen kontrollieren ..........9 Modbus-Registeradressen .................10 Technische Daten ................. 11... -
Seite 3: Installation
PQ Plus – MMU / MMI Installation Montage Das MMU 3 und das MMI 12 sind für eine Montage auf der DIN-Hutschiene vorgesehen. 53.6 53.6 62.2 11.0 RX TX X1 X2 A+ B- G Cat5e Cat5e RX TX Cat5e PWR SYN... -
Seite 4: Spannungsmessung
I7 I8 I9 I10 I11 I12 Spannungsmessung Das MMU 3 verfügt über 3 Spannungseingänge. Die Phasenspannungen werden über die Klemmen L1, L2, L3 und dem gemeinsamen Neutrallei- teranschluss N gemessen. Optional kann die Spannung auch über Span- nungswandler gemessen werden. Es wird empfohlen, die Spannungspfade... -
Seite 5: Stromwandler Anschließen
Modbus RTU-Protokoll kommuniziert. Die Anschlüsse befinden sich mittig auf der Oberseite des Moduls und sind mit „A+“, „B-“ und „G“ beschriftet. Das MMU 3 ist rechts oben zusätzlich mit einem RJ45-Anschluss für den Local Bus ausgestattet. Über diese Schnittstelle finden die Spannungs- versorgung und die interne Kommunikation angeschlossener MMI Module statt. -
Seite 6: Inbetriebnahme
Quick-Start Anleitung Inbetriebnahme Werksseitige Kommunikationseinstellungen Das MMU 3 wird standardmäßig mit der Geräteadresse 1 und einer Baud- rate von 9600 Baud für die serielle Schnittstelle ausgeliefert. Die MMI 12 werden über die Software ENVIS.Daq am MMU 3 konfiguriert und erhalten Geräteadressen ab 200. -
Seite 7: Mmu Konfigurieren
PQ Plus – MMU / MMI Öffnen Sie das Dropdown-Menü und wählen die COM-Schnittstelle aus • oder tragen die IP-Adresse des Mastergerätes und den dazugehörigen Port (Standard 4001) in die dafür vorgesehenen Felder ein. Mit einem Klick auf „Verbinden“ wird die Verbindung zum MMU hergestellt. - Seite 8 Quick-Start Anleitung Im Reiter „Local Bus“ werden die Module die über die RJ45-Verbindung am MMU angeschlossen sind konfiguriert. Ž Ž Œ Œ Hinweis: Die Aufzeichnung der Local Bus-Daten muss im jeweiligen Mastergerät konfiguriert werden. Erkannte, aber nicht konfigurierte Slaves Hier werden alle (max.
-
Seite 9: Anschluss Und Einstellungen Kontrollieren
PQ Plus – MMU / MMI Anschluss und Einstellungen kontrollieren Der Anschluss und die Einstellungen des Messgerätes können nun über die LiveDaten in der ENVIS.Daq kontrolliert werden. Anhand der Stromanzeige kann die Plausibilität überprüft werden. Falls • Sie die Stromstärke nicht kennen, wird empfohlen die Stromstärke mit einer Stromzange zu vergleichen. -
Seite 10: Modbus-Registeradressen
Quick-Start Anleitung Modbus-Registeradressen Über die RS485-Schnittstelle des MMU 3 können Modbus RTU-Daten abgegriffen und weiterverarbeitet werden. Eine Übersicht der möglichen Messwerte ist nachfolgend aufgelistet: (Alle hier angegebenen Werte sind im Format: 32-bit float) Messwert Dezimaladr. Einheit Messwert Dezimaladr. Einheit 19000... -
Seite 11: Technische Daten
PQ Plus – MMU / MMI Technische Daten MMU 3: 12 … 26 V Spannungsversorgung MMI 12: Local Bus Spannungsmessung 8 … 350 V ; 14 … 610 V Frequenz 40 … 70 Hz Genauigkeit ± 10 mHz Abtastrate 6,4 kHz... - Seite 12 PQ Plus GmbH Hagenauer Straße 6 91094 Langensendelbach Tel: (+49) 9133-60640-0 Fax: (+49) 9133-60640-100 E-Mail: info@pq-plus.de Internet: http://www.pq-plus.de Geschäftsführer: Daniel Fierus-Beyer Umsatzsteuer Identifikationsnummer: DE 301 767 284 Weitere Informationen und den aktuellen Stand: 2022.12 Katalog finden Sie bei uns im Internet: Technische http://www.pq-plus.de...
