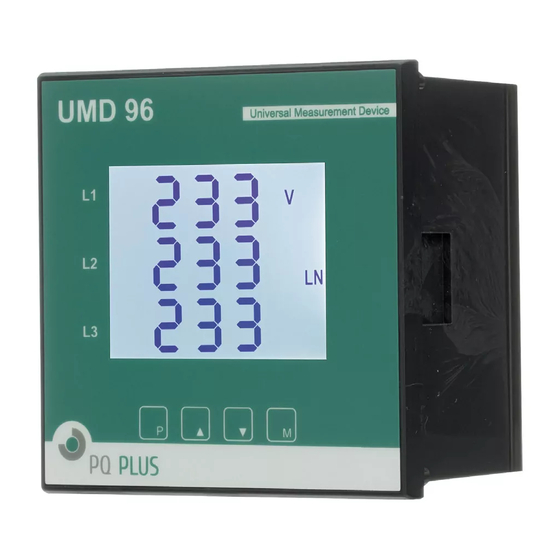

PQ Plus UMD 98 Schnellstartanleitung
Vorschau ausblenden
Andere Handbücher für UMD 98:
- Bedienungsanleitung (86 Seiten) ,
- Bedienungsanleitung (48 Seiten) ,
- Schnellanleitung (32 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für PQ Plus UMD 98
Inhaltszusammenfassung für PQ Plus UMD 98
- Seite 1 • • Quick-Start Anleitung UMD 98 Deutsch...
-
Seite 2: Inhaltsverzeichnis
Quick-Start Anleitung Inhaltsverzeichnis Installation ....................3 Montage .......................3 Spannungsversorgung .................4 Spannungsmessung ..................5 Stromwandler anschließen ................5 Netzwerkanschluss ..................7 RS485-Schnittstelle ..................7 USB-Schnittstelle ..................7 Local Bus .....................7 Inbetriebnahme ..................7 Werksseitige Kommunikationseinstellungen ..........7 Manuelle Netzwerkeinstellungen ..............8 Manuelle COM-Einstellungen ..............9 Stromwandler einstellen ................10 Anschluss und Einstellungen kontrollieren ..........11 Verbindung mit einem PC herstellen ............12 Local Bus ....................13 Anschluss und Einstellungen kontrollieren .......... -
Seite 3: Installation
PQ Plus – UMD 98 Installation Montage Das UMD 98 ist für den Einbau in Schalttafeln geeignet und benötigt ein Ausbruchmaß von 92+ x 92+ Um für eine ausreichende Belüftung zu sorgen, muss ein Abstand von 20 mm bzw. 50 mm zu benachbarten Geräten bestehen. -
Seite 4: Spannungsversorgung
Quick-Start Anleitung Spannungsversorgung Das UMD 98 ist mit 2 verschiedenen Spannungsversorgungen erhältlich: Die 24 V Variante benötigt eine Spannung von: 20…50 V • 20…75 V Die 230 V Variante benötigt eine Spannung von: 100…275 V • 90…350 V Die Anschlüsse hierfür befinden sich an der Rückseite des UMD’s und sind mit AV1 (X1) und AV2 (X2) beschriftet. -
Seite 5: Spannungsmessung
PQ Plus – UMD 98 Spannungsmessung Das UMD 98 verfügt über 3 Spannungseingänge. Die Phasenspannungen werden über die Klemmen 12 (L1), 13 (L2), 14 (L3) und dem gemeinsamen Neutralleiteranschluss (Klemme 11) gemessen. Optional kann die Spannung auch über Spannungswandler gemessen werden. - Seite 6 Quick-Start Anleitung Anschluss der Rogowskispule (Typ KBU Flex): Roter Draht auf die Klemme +5V/P Weißer Draht auf die Klemme S1 Schwarzer Draht auf die Klemme S2/0V Die Belegung der Anschlüsse ist wie folgt: Variante UMD 98RCM: AI1 (43) und AG1 (44) für einen Fehlerstromwandler •...
-
Seite 7: Netzwerkanschluss
PQ Plus – UMD 98 Netzwerkanschluss Das UMD 98 verfügt über einen Standard RJ-45 Anschluss für das LAN. Der Anschluss befindet sich an der Rückseite des Gerätes unten links. RS485-Schnittstelle Das UMD 98 (außer UMD 98LB) ist mit einer RS485-Schnittstelle ausgestattet, die über das Modbus-RTU-Protokoll kommuniziert. -
Seite 8: Manuelle Netzwerkeinstellungen
Wenn Sie die nötigen Einstellungen getroffen haben, bestätigen Sie diese mit der Taste 3 und gehen durch mehrfaches betätigen der Taste 1 zurück in das Hauptmenü. Die Abfrage „Einstellung. Speichern?“ bestätigen Sie mit Taste 2. Das UMD 98 ist nun unter der eingestellten IP-Adresse erreichbar. -
Seite 9: Manuelle Com-Einstellungen
Taste 3 Wenn Sie die nötigen Einstellungen getroffen haben, gelangen Sie durch mehrfaches betätigen der Taste 1 zurück in das Hauptmenü. Die Abfrage „Einstellung. speichern?“ bestätigen Sie mit Taste 2. Das UMD 98 ist nun unter den eingestellten Parametern erreichbar. -
Seite 10: Stromwandler Einstellen
Quick-Start Anleitung Stromwandler einstellen Betätigen Sie eine beliebige Taste am UMD 98. Über die Taste 3 gelangen Sie ins Hauptmenü. Mit den Tasten 2, 4 und 5 navigieren Sie zu den Einstellungen und bestätigen dies mit der Taste 3. Navigieren Sie nun zum Punkt „Messung“ und bestätigen dies ebenfalls mit der Taste 3. -
Seite 11: Anschluss Und Einstellungen Kontrollieren
PQ Plus – UMD 98 Anschluss und Einstellungen kontrollieren Den Anschluss und die Einstellungen des Messgerätes können nun über das Display des Gerätes überprüft werden. Anhand der Stromanzeige kann die Plausibilität überprüft werden. Falls • Sie die Stromstärke nicht kennen, wird empfohlen die Stromstärke mit einer Stromzange zu vergleichen. -
Seite 12: Verbindung Mit Einem Pc Herstellen
LAN: Wenn Sie sich per LAN-Kabel mit dem Gerät verbinden möchten, müssen Sie entweder die IP-Adresse des Gerätes auf Ihr Netz anpassen, oder die IP-Adresse Ihres Rechners anpassen. Das UMD 98 wird mit der IP: 10.0.0.1 ausgeliefert. Öffnen Sie die Envis.Daq und wählen für eine USB-Verbindung den •... -
Seite 13: Local Bus
PQ Plus – UMD 98 Local Bus Nachdem Sie mit dem UMD verbunden sind, können in der Konfiguration unter „Local Bus“ die angeschlossenen MMI’s konfiguriert werden. Erkannte, aber nicht konfigurierte Slaves Hier werden alle (max. 5) MMI Module die über den Local Bus verbunden aber noch nicht am MMU konfiguriert sind angezeigt. -
Seite 14: Anschluss Und Einstellungen Kontrollieren
Quick-Start Anleitung Anschluss und Einstellungen kontrollieren Der Anschluss und die Einstellungen der angeschlossenen Module können nun über das Display des UMD 98 oder über die „LiveDaten“ in der ENVIS.daq überprüft werden. Die Messwerte der MMI‘s finden Sie am UMD unter: Menü... -
Seite 15: Technische Daten
PQ Plus – UMD 98 Technische Daten 230 V: 100...275 V ; 90...350 V Spannungsversorgung 24 V: 20...50 V ; 20...75 V Spannungsmessung 6…375 V ; 8…660 V (Opt.: 20…1090 V Frequenz 40…70 Hz Genauigkeit ± 10 mHz Abtastrate 25,6 kHz... - Seite 16 PQ Plus GmbH Hagenauer Straße 6 91094 Langensendelbach Tel: (+49) 9133-60640-0 Fax: (+49) 9133-60640-100 E-Mail: info@pq-plus.de Internet: http://www.pq-plus.de Geschäftsführer: Daniel Fierus-Beyer Umsatzsteuer Identifikationsnummer: DE 301 767 284 Weitere Informationen und den aktuellen Katalog finden Sie bei uns im Internet: http://www.pq-plus.de...
