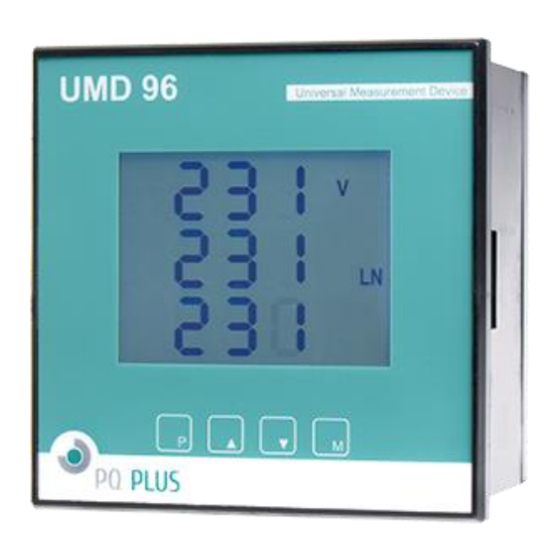

PQ Plus UMD 96 Schnellstartanleitung
Vorschau ausblenden
Andere Handbücher für UMD 96:
- Bedienungsanleitung (16 Seiten) ,
- Bedienungsanleitung (48 Seiten) ,
- Schnellstartanleitung (16 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PQ Plus UMD 96
Inhaltszusammenfassung für PQ Plus UMD 96

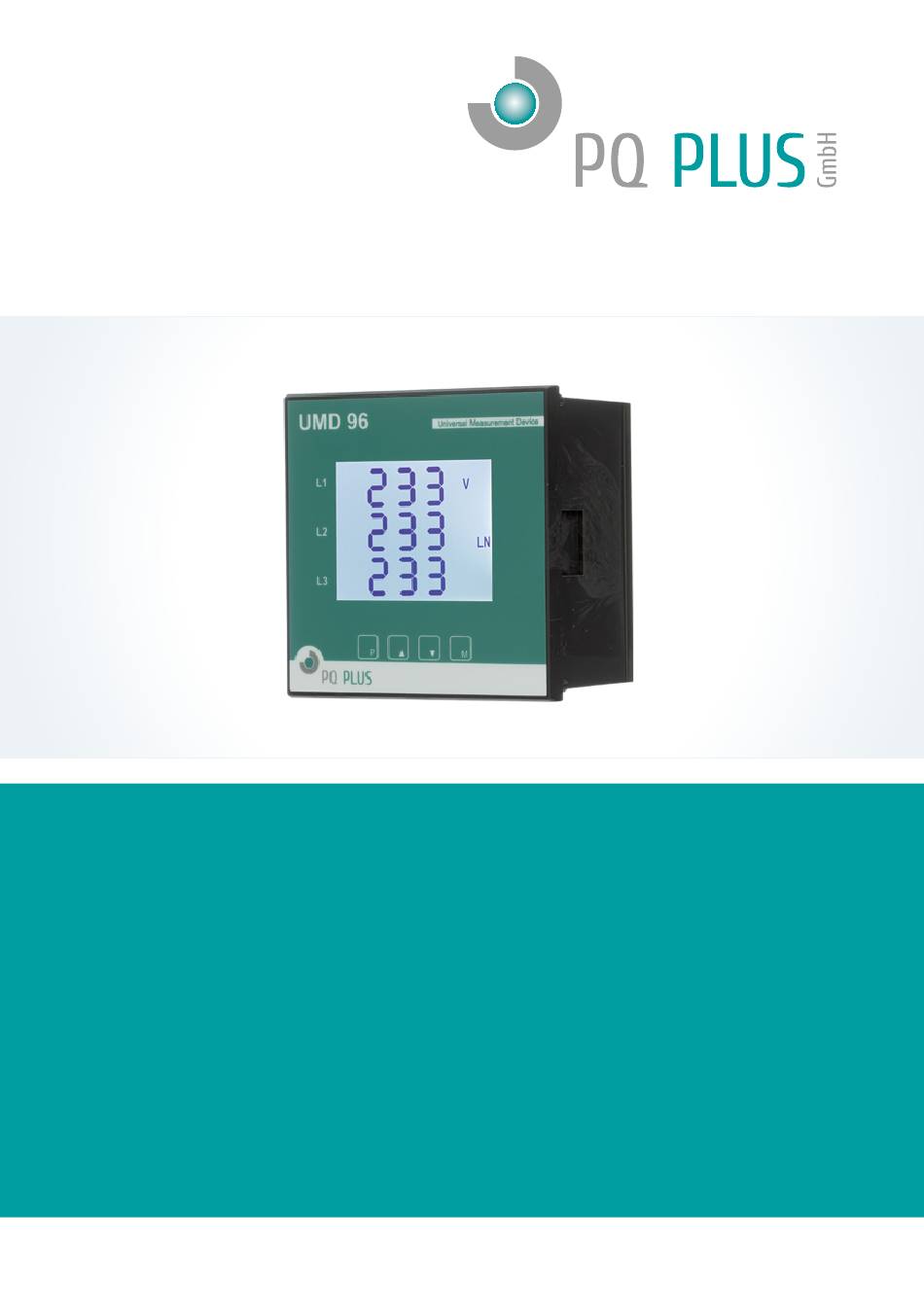

- Seite 1 • • Quick-Start Anleitung UMD 96 Deutsch...
-
Seite 2: Inhaltsverzeichnis
Quick-Start Anleitung Inhaltsverzeichnis Installation ....................3 Montage .......................3 Spannungsversorgung .................4 Spannungsmessung ..................5 Stromwandler anschließen ................5 Netzwerkanschluss ..................6 RS485-Schnittstelle ..................6 M-Bus Schnittstelle ..................6 Digitale Ein- / Ausgänge ................7 Inbetriebnahme ..................8 Werksseitige Kommunikationseinstellungen ..........8 Manuelle Netzwerkeinstellungen ..............8 Manuelle RS485- / M-Bus-Einstellungen ...........10 Stromwandler einstellen ................ -
Seite 3: Installation
PQ Plus – UMD 96 Installation Montage Das UMD 96 ist für den Einbau in Schalttafeln geeignet und benötigt ein Ausbruchmaß von 92+ x 92+ Um für eine ausreichende Belüftung zu sorgen, muss ein Abstand von 20 mm bzw. 50 mm zu benachbarten Geräten bestehen. -
Seite 4: Spannungsversorgung
Quick-Start Anleitung Spannungsversorgung Das UMD 96 ist mit 2 verschiedenen Spannungsversorgungen erhältlich: Die 24 V Variante benötigt eine Spannung von: 20…50 V • 20…75 V Die 230 V Variante benötigt eine Spannung von: 85…275 V • 80…350 V Die Anschlüsse hierfür befinden sich an der Rückseite des UMD’s und sind mit AV1 (9) und AV2 (10) beschriftet. -
Seite 5: Spannungsmessung
PQ Plus – UMD 96 Spannungsmessung Das UMD 96 verfügt über 3 Spannungseingänge. Die Phasenspannungen werden über die Klemmen 12 (L1), 13 (L2), 14 (L3) und dem gemeinsamen Neutralleiteranschluss (Klemme 11) gemessen. Es wird empfohlen, die Spannungspfade mit einem 1 A Leitungsschutz- schalter abzusichern. -
Seite 6: Netzwerkanschluss
Quick-Start Anleitung Netzwerkanschluss Das UMD 96EL verfügt über einen Standard RJ-45 Anschluss für das LAN. Der Anschluss befindet sich an der Rückseite des Geräts unten links. RS485-Schnittstelle Das UMD 96S ist mit einer RS485-Schnittstelle ausgestattet, die über das Modbus RTU-Protokoll kommuniziert. Die Anschlüsse befinden sich auf der Rückseite des Gerätes und sind mit „A“... -
Seite 7: Digitale Ein- / Ausgänge
PQ Plus – UMD 96 Digitale Ein- / Ausgänge Das UMD 96 besitzt 1 Digitaleingang und 2 Digitalausgänge, denen unter- schiedliche Funktionen zugeordnet werden können. Die Parametrierung erfolgt entweder direkt am Gerät (Impulsausgang für Energieverbrauch) oder mittels einer Kommunikationsschnittstelle und unserer Software ENVIS.Daq. -
Seite 8: Inbetriebnahme
Quick-Start Anleitung Inbetriebnahme Werksseitige Kommunikationseinstellungen Das UMD 96EL wird standardmäßig mit der IP-Adresse 10.0.0.1 ausge- liefert. Über die Tasten kann die IP-Adresse manuell am Gerät verändert, oder der Modus auf DHCP gestellt werden. Die RS485 Schnittstelle ist mit der Geräteadresse 1 und einer Baudrate von 9600 Baud voreingestellt. - Seite 9 PQ Plus – UMD 96 Wenn Sie eine feste IP-Adresse einstellen wollen: (DHCP muss deaktiviert sein) Mit der Taste gelangen Sie in die Parameterauswahl In der ersten Zeile finden Sie die Parameter P00 – P19. Navigieren Sie mit den Pfeiltasten zum Parameter „P15“.
-
Seite 10: Manuelle Rs485- / M-Bus-Einstellungen
Quick-Start Anleitung Manuelle RS485- / M-Bus-Einstellungen Um die serielle Schnittstelle (RS485 oder M-Bus) manuell zu ändern, ist wie folgt vorzugehen: Mit der Taste gelangen Sie in die Parameterauswahl In der ersten Zeile finden Sie die Parameter P00 – P19. Navigieren Sie mit den Pfeiltasten zum Parameter „P15“. -
Seite 11: Stromwandler Einstellen
PQ Plus – UMD 96 Stromwandler einstellen Mit der Taste gelangen Sie in die Parameterauswahl. In der ersten Zeile finden Sie die Parameter P00 – P19. Navigieren Sie mit den Pfeiltasten zum Parameter „P01“. ▲ ▼ Durch erneutes Betätigen der Taste markieren Sie die zweite Zeile mit einem „-„. -
Seite 12: Verbindung Mit Einem Pc Herstellen
Quick-Start Anleitung Verbindung mit einem PC herstellen Um das UMD mit einem PC zu verbinden können Sie ein LAN-Kabel (Variante: EL) oder einen Schnittstellenkonverter (Variante: S) verwenden. LAN: Wenn Sie sich per LAN-Kabel mit dem Gerät verbinden möchten, müssen Sie entweder die IP-Adresse des Gerätes auf Ihr Netz anpassen, oder die IP-Adresse Ihres Rechners anpassen. -
Seite 13: Technische Daten
PQ Plus – UMD 96 Technische Daten 230 V: 85…275 V ; 80…350 V Spannungsversorgung 24 V: 20…50 V ; 20…75 V Spannungsmessung 6…375 V ; 8…660 V (Opt.: 20…1090 V Frequenz 40…70 Hz Genauigkeit ± 10 mHz Abtastrate 25,6 kHz... - Seite 14 Quick-Start Anleitung...
- Seite 15 PQ Plus – UMD 96...
- Seite 16 PQ Plus GmbH Hagenauer Straße 6 91094 Langensendelbach Tel: (+49) 9133-60640-0 Fax: (+49) 9133-60640-100 E-Mail: info@pq-plus.de Internet: http://www.pq-plus.de Geschäftsführer: Daniel Fierus-Beyer Umsatzsteuer Identifikationsnummer: DE 301 767 284 Weitere Informationen und den aktuellen Stand: 2021.02 Katalog finden Sie bei uns im Internet: Technische Änderungen...
