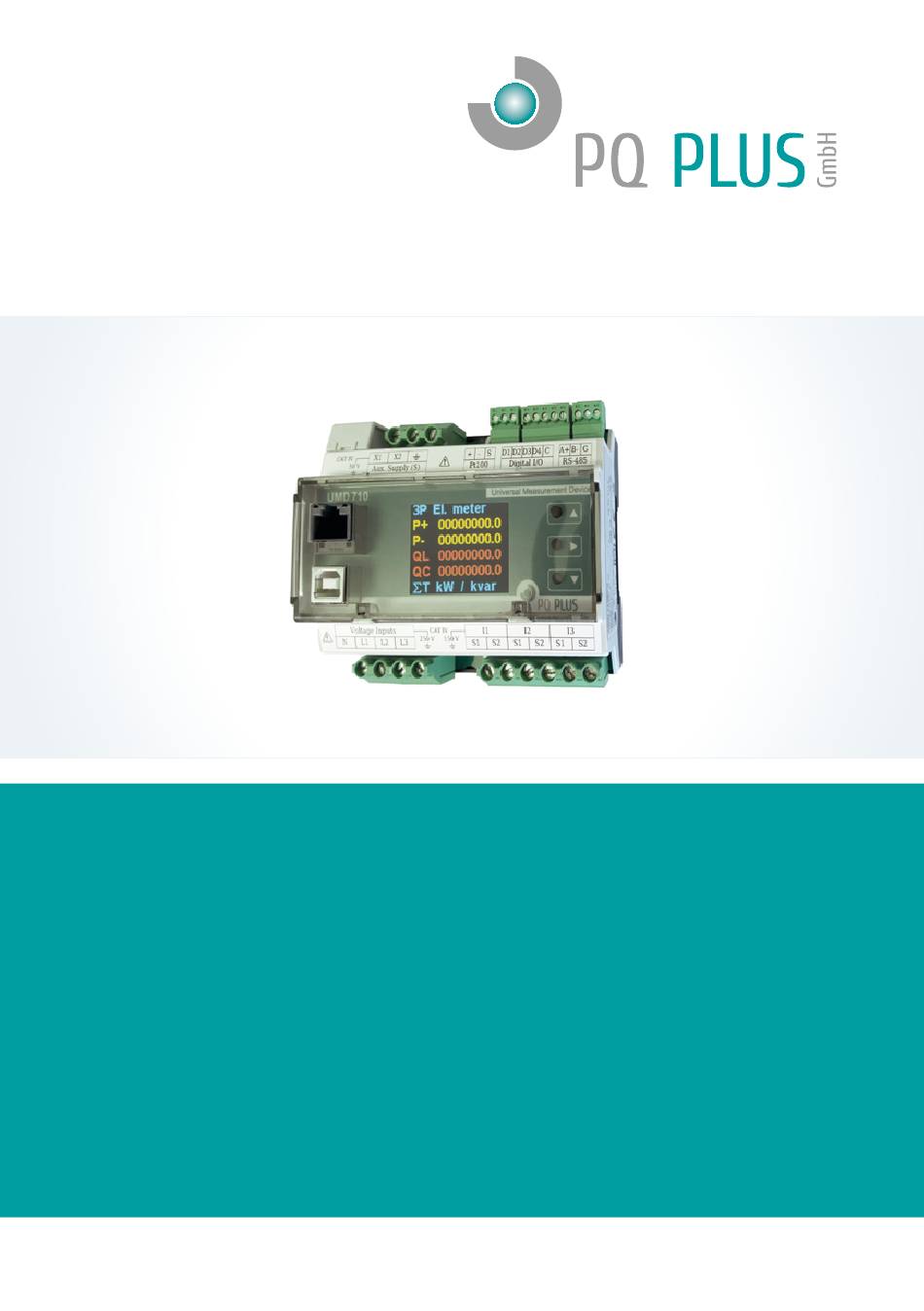

- Seite 1 • • Quick-Start Anleitung UMD 710EVU UMD 710MVU Deutsch...
-
Seite 2: Inhaltsverzeichnis
USB-Schnittstelle ..................5 CAT IV Power Compact ................6 Inbetriebnahme ..................6 Werksseitige Kommunikationseinstellungen ..........6 Manuelle Netzwerkeinstellung am UMD 710EVU ........7 Manuelle COM-Einstellungen am UMD 710EVU ......... 8 Stromwandler einstellen am UMD 710EVU ..........9 Verbindung mit einem PC herstellen ............10 Strom- und Spannungswandler einstellen am UMD 710MVU .... -
Seite 3: Installation

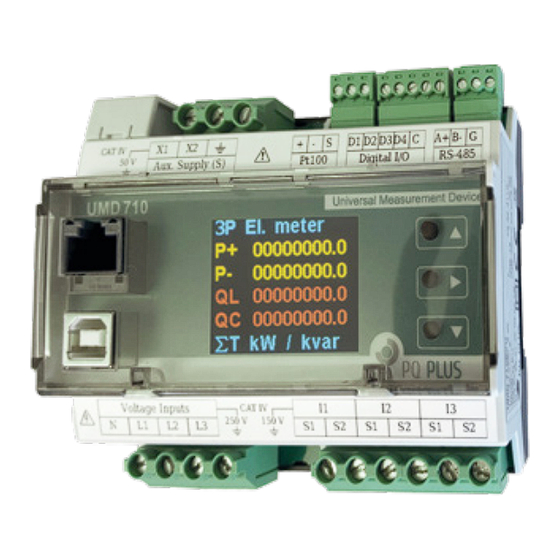

Montage und Anschluss Das UMD 710 ist für eine Montage auf der DIN-Hutschiene vorgesehen. Spannungsversorgung Das UMD 710EVU und UMD 710MVU benötigt folgende Spannungsversorgung: 12 … 24 V Die Anschlüsse hierfür befinden sich oben am UMD und sind mit AV1 und AV2 beschriftet. -
Seite 4: Spannungsmessung
Quick-Start Anleitung Spannungsmessung Das UMD 710EVU verfügt über 3 Spannungseingänge welche sowohl für eine direkte als auch für eine Wandlermessung geeignet sind. Das UMD 710MVU verfügt über 3 Spannungseingänge welche für den Anschluss von Spannungssensoren mit einem Sekundärsignal von 3,25 V / √3 ausgelegt sind. -
Seite 5: Rj45-Schnittstelle
PQ Plus – 710EVU / 710MVU RJ45-Schnittstelle Das UMD 710 verfügt über einen Standard RJ45-Anschluss für das LAN. Der Anschluss befindet sich links oben in der Front des Gerätes. RS485-Schnittstelle Das UMD 710 ist mit einer RS485-Schnittstelle ausgestattet, die über das Modbus RTU-Protokoll kommuniziert. -
Seite 6: Cat Iv Power Compact
Das UMD 710 wird standardmäßig mit der IP-Adresse 10.0.0.1 ausgeliefert. Die serielle Schnittstelle ist mit der Geräteadresse 1 und einer Baudrate von 9600 Baud voreingestellt. Beim UMD 710EVU kann über das Display die IP-Adresse manuell am Gerät verändert oder der Modus auf DHCP gestellt werden. -
Seite 7: Manuelle Netzwerkeinstellung Am Umd 710Evu
Sie durch 1-2 sekündiges Drücken der Taste zurück zum Exit-Bildschirm und speichern die vorgenommenen Einstel- lungen durch kurzes Betätigen der Taste . Ein längeres Drücken der ► Taste würde die geänderten Einstellungen nicht übernehmen. ► Das UMD 710EVU ist nun unter der eingestellten IP-Adresse erreichbar. -
Seite 8: Manuelle Com-Einstellungen Am Umd 710Evu
Sie durch 1 – 2 sekündiges Drücken der Taste ► zurück zum Exit-Bildschirm und speichern die vorgenomme- nen Einstellungen durch erneutes Betätigen der Taste ► Ein längeres Drücken der Taste würde die geänderten Einstellun- ► gen nicht übernehmen. Das UMD 710EVU ist nun unter den eingestellten Parametern erreichbar. -
Seite 9: Stromwandler Einstellen Am Umd 710Evu
PQ Plus – 710EVU / 710MVU Stromwandler einstellen am UMD 710EVU Navigieren Sie mit den Tasten zu den Einstellungen und ▲ ▼ bestätigen mit der -Taste. ► Mit den Tasten oder navigieren Sie zu den Strom- ▲ ▼ wandlereinstellungen. Hier können Sie unter dem Punkt „CT“... -
Seite 10: Verbindung Mit Einem Pc Herstellen
PC installiert sein. Diesen können Sie in der ENVIS unter: „Setup“ → „USB-Treiber installieren“ • oder im ENVIS Installationsordner unter: ...\PQ PLUS\ENVIS x.x\driver mit einem Rechtsklick auf KMB-USB.inf • installieren. LAN: Wenn Sie sich per LAN-Kabel mit dem Gerät verbinden möchten, müssen Sie entweder die IP-Adresse des Gerätes auf Ihr Netz anpassen,... -
Seite 11: Strom- Und Spannungswandler Einstellen Am Umd 710Mvu
PQ Plus – 710EVU / 710MVU Strom- und Spannungswandler einstellen am UMD 710MVU Nachdem Sie in der Software mit dem Gerät verbunden sind, wählen Sie den Punkt Unter dem Register „Install“ kann die Messung konfiguriert werden: Nennwerte, Netzform, Wandlerverhältnisse, …... -
Seite 12: Anschluss Und Einstellungen Kontrollieren
Quick-Start Anleitung Anschluss und Einstellungen kontrollieren Der Anschluss und die Einstellungen des Messgerätes können nun über das Display des UMD 710EVU überprüft werden. Beim UMD 710MVU können der Anschluss und die Einstellungen in den LiveDaten der kostenfreien Software ENVIS.Daq überprüft werden. -
Seite 13: Technische Daten
PQ Plus – 710EVU / 710MVU Technische Daten UMD 710EVU / MVU Spannungsversorgung U 10 … 30 V Nominal Spannungsmessung (710EVU) 3 … 850 V ; 5 … 1470 V Spannungsmessung (710MVU) 0,05 … 11,5 V Frequenz 40 … 70 Hz... -
Seite 14: Cat Iv Power Compact
Quick-Start Anleitung CAT IV Power Compact Eingang 90 … 265 V Eingangsspannung U 155 ... 460 V Frequenz 47 … 63 Hz Überspannungskategorie CAT IV / 300 V Ableitstrom < 30 mA Ausgang Ausgangsspannung U 24 V (SELV) A Nenn Ausgangsstrom I 2,5 A Regelabweichung... - Seite 15 PQ Plus – 710EVU / 710MVU...
- Seite 16 PQ Plus GmbH Hagenauer Straße 6 91094 Langensendelbach Tel: (+49) 9133-60640-0 Fax: (+49) 9133-60640-100 E-Mail: info@pq-plus.de Internet: http://www.pq-plus.de Geschäftsführer: Daniel Fierus-Beyer Umsatzsteuer Identifikationsnummer: DE 301 767 284 Weitere Informationen und den aktuellen Stand: 2023.01 Katalog finden Sie bei uns im Internet: Technische http://www.pq-plus.de...
