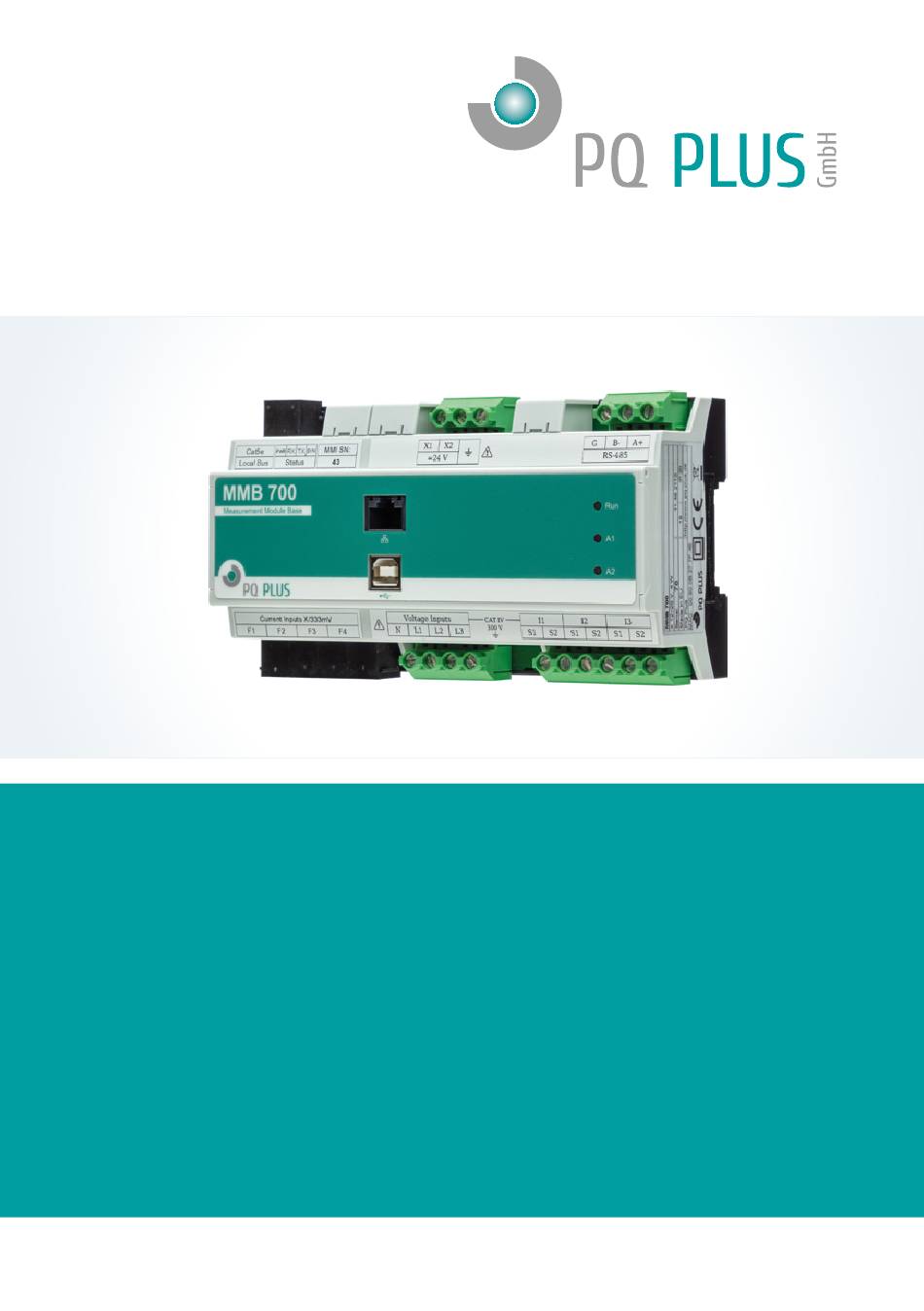

- Seite 1 • • Quick-Start Anleitung MMB 700 Deutsch...
-
Seite 2: Inhaltsverzeichnis
Quick-Start Anleitung Inhaltsverzeichnis Installation ....................3 Montage .......................3 Spannungsversorgung .................3 Spannungsmessung ..................5 Stromwandler anschließen ................5 RJ45-Schnittstelle ..................6 RS485-Schnittstelle ..................6 USB-Schnittstelle ..................6 Local Bus-Schnittstelle .................6 Inbetriebnahme ..................6 Werksseitige Kommunikationseinstellungen ..........6 Verbindung mit einem PC herstellen ............7 Stromwandler einstellen ................8 Kommunikationsparameter einstellen ............8 MMI Konfigurieren ..................9 Anschluss und Einstellungen kontrollieren .......... -
Seite 3: Installation

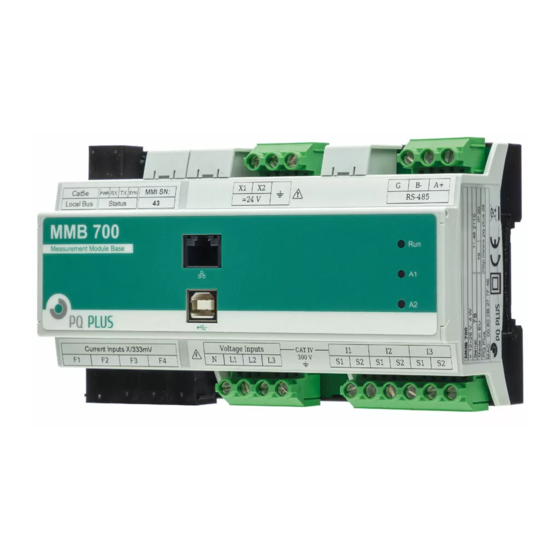

PQ Plus – MMB 700 Installation Montage Das MMB 700 ist für eine Montage auf der DIN-Hutschiene vorgesehen. Spannungsversorgung Das MMB 700 benötigt folgende Spannungsversorgung: 12 … 26 V Die Anschlüsse hierfür befinden sich oben am MMB und sind mit X1 und X2 beschriftet. - Seite 4 24 V-Netzteil: CAT IV Power Compact Ue: 208 … 400 VAC | Ua: 24 VDC / 3 A PQ Plus Artikelnummer: 80.42.3024 Weitere MMI 12 Module, die optional erweitert werden können, werden über den Local Bus (Verbindung mittels Patch-Kabel) versorgt. Die Span- nung hierfür kommt vom MMB und wird am integrierten MMI bereitgestellt.
-
Seite 5: Spannungsmessung
PQ Plus – MMB 700 Spannungsmessung Das MMB 700 verfügt über 3 Spannungseingänge welche sowohl für eine direkte als auch für eine Wandlermessung geeignet sind. Die Phasenspan- nungen werden über die Klemmen L1, L2, L3 und den gemeinsamen Neut- ralleiteranschluss N gemessen. -
Seite 6: Rj45-Schnittstelle
Über diese Schnittstelle kann mit einem PC die Konfiguration des MMB´s und der MMI´s bearbeitet oder der Speicher vor Ort ausgelesen werden. Local Bus-Schnittstelle Das MMB 700 ist links oben zusätzlich mit einem RJ45-Anschluss für den Local Bus ausgestattet. Über diese Schnittstelle findet die interne Kommu- nikation statt. -
Seite 7: Verbindung Mit Einem Pc Herstellen
PC installiert sein. Diesen können Sie in der ENVIS unter: „Setup“ → „USB-Treiber installieren“ • oder im ENVIS Installationsordner unter: ...\PQ PLUS\ENVIS x.x\driver mit einem Rechtsklick auf KMB-USB.inf • installieren. LAN: Wenn Sie sich per LAN-Kabel mit dem Gerät verbinden möchten, müssen Sie entweder die IP-Adresse des Gerätes auf Ihr Netz anpassen,... -
Seite 8: Stromwandler Einstellen
Quick-Start Anleitung Stromwandler einstellen Nachdem Sie in der Software mit dem Gerät verbunden sind, wählen Sie den Punkt Unter dem Register „Install“ kann die Messung konfiguriert werden: Nennwerte, Netzform, Wandlerverhältnisse, … Kommunikationsparameter einstellen Unter dem Punkt „Kommunikation“ können alle Kommunikationsparameter des MMB´s eingestellt werden. -
Seite 9: Mmi Konfigurieren
PQ Plus – MMB 700 MMI Konfigurieren Im Reiter „Local Bus“ werden die Module die über die RJ45-Verbindung am MMB angeschlossen sind konfiguriert. Ž Ž Œ Œ Erkannte, aber nicht konfigurierte Slaves Hier werden alle (max. 5) MMI‘s angezeigt, welche über den Local Bus verbunden, aber noch nicht im UMD konfiguriert sind. -
Seite 10: Anschluss Und Einstellungen Kontrollieren
Quick-Start Anleitung Anschluss und Einstellungen kontrollieren Der Anschluss und die Einstellungen des MMB´s sowie der ange- schlossenen MMI´s können nun über die LiveDaten in der ENVIS.Daq kontrolliert werden. Anhand der Stromanzeige kann die Plausibilität überprüft werden. Falls • Sie die Stromstärke nicht kennen, wird empfohlen die Stromstärke mit einer Stromzange zu vergleichen. -
Seite 11: Technische Daten
PQ Plus – MMB 700 Technische Daten Spannungsversorgung 12 … 26 V Spannungsmessung 3 … 850 V ; 5 … 1470 V Frequenz 40 … 70 Hz Abtastrate 28,8 kHz Leistungsaufnahme 4 W (+ 1,5 W / weiteres MMI 12) Umgebungstemperatur T -25 ... - Seite 12 PQ Plus GmbH Hagenauer Straße 6 91094 Langensendelbach Tel: (+49) 9133-60640-0 Fax: (+49) 9133-60640-100 E-Mail: info@pq-plus.de Internet: http://www.pq-plus.de Geschäftsführer: Daniel Fierus-Beyer Umsatzsteuer Identifikationsnummer: DE 301 767 284 Weitere Informationen und den aktuellen Stand: 2023.01 Katalog finden Sie bei uns im Internet: Technische http://www.pq-plus.de...
