MMI konfigurieren

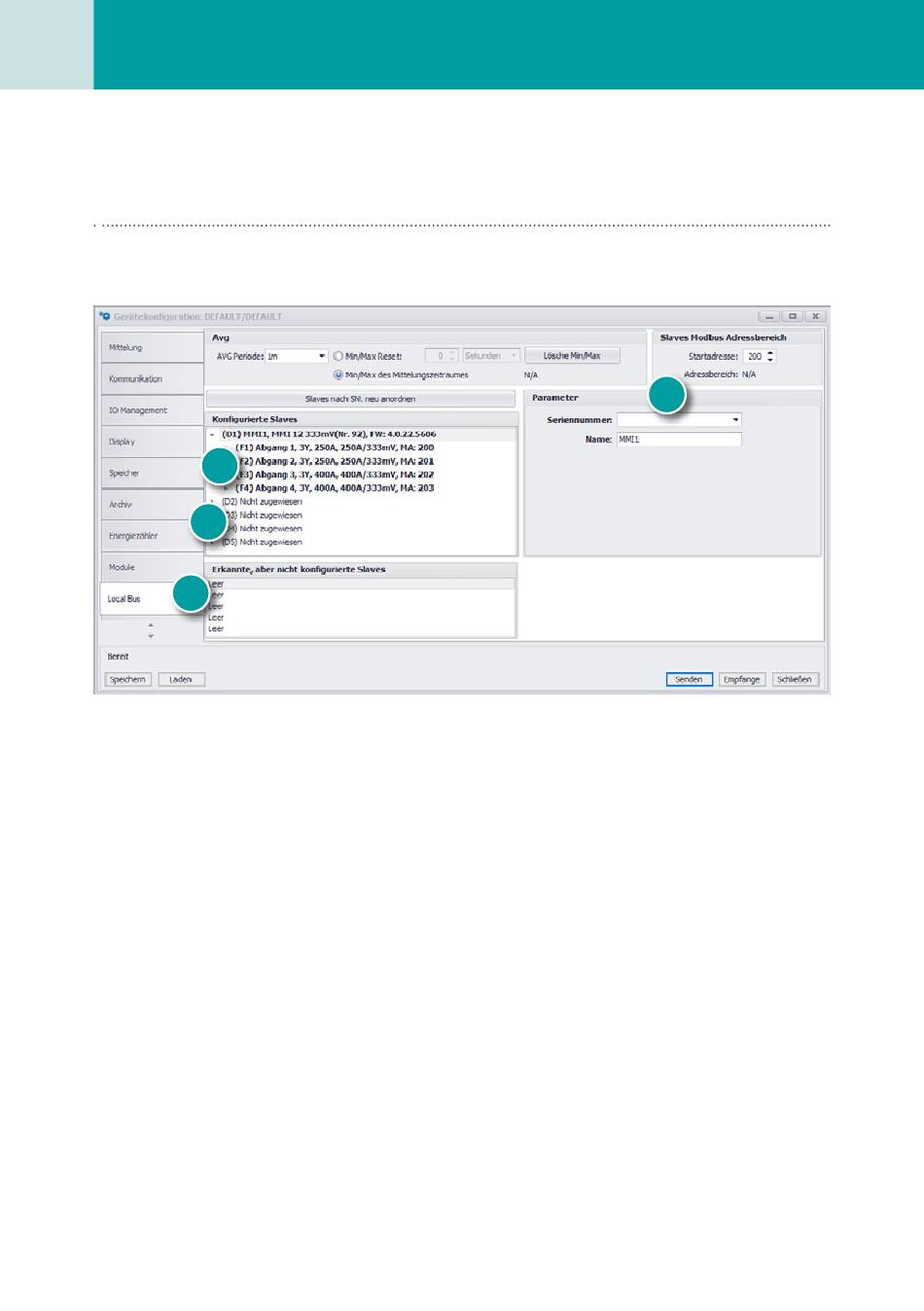

Nachdem Sie mit dem UMD 98LB verbunden sind, können in der Konfigu-
ration unter „Local Bus" die angeschlossenen MMI's konfiguriert werden.
2
1
1. Erkannte, aber nicht konfigurierte Slaves
Hier werden alle (max. 5) MMI's angezeigt, welche über den Local Bus
verbunden, aber noch nicht im UMD konfiguriert sind.
2. MMI zuweisen
D1 – D5 sind die verfügbaren Plätze am Local Bus, die mit MMI's belegt
werden können. Unter „Parameter" kann das jeweilige Modul durch Aus-
wahl der Seriennummer hinzugefügt und ein Name vergeben werden.
3. Stromeingang wählen
F1 – F4 sind die jeweiligen 3-phasigen Eingänge am MMI.
Unter „Parameter" können diese aktiviert und konfiguriert werden.
4. Geräteadresse
Die einzelnen Geräteadressen der MMI Eingänge beginnen
voreingestellt ab 200, somit hat das erste Modul die Adressen
von 200 (F1) – 203 (F4).
Hinweis:
Die Aufzeichnung der Local Bus-Daten muss im Tab „Archiv" aktiviert werden.
