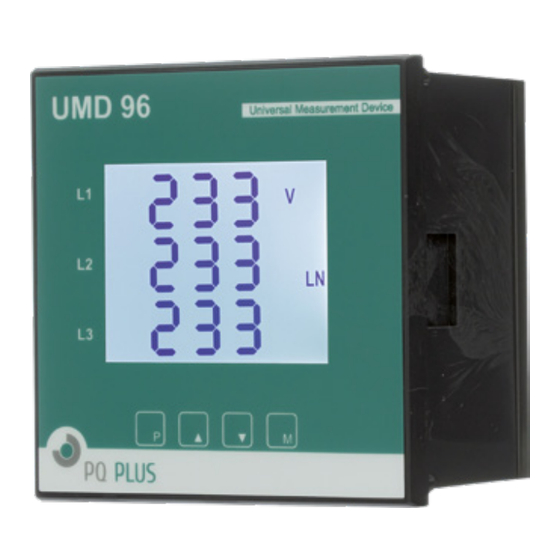

PQ Plus UMD 96 Schnellstartanleitung
Vorschau ausblenden Andere Handbücher für UMD 96:

Werbung

• •
Quick-Start Anleitung
UMD 96
Deutsch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für PQ Plus UMD 96

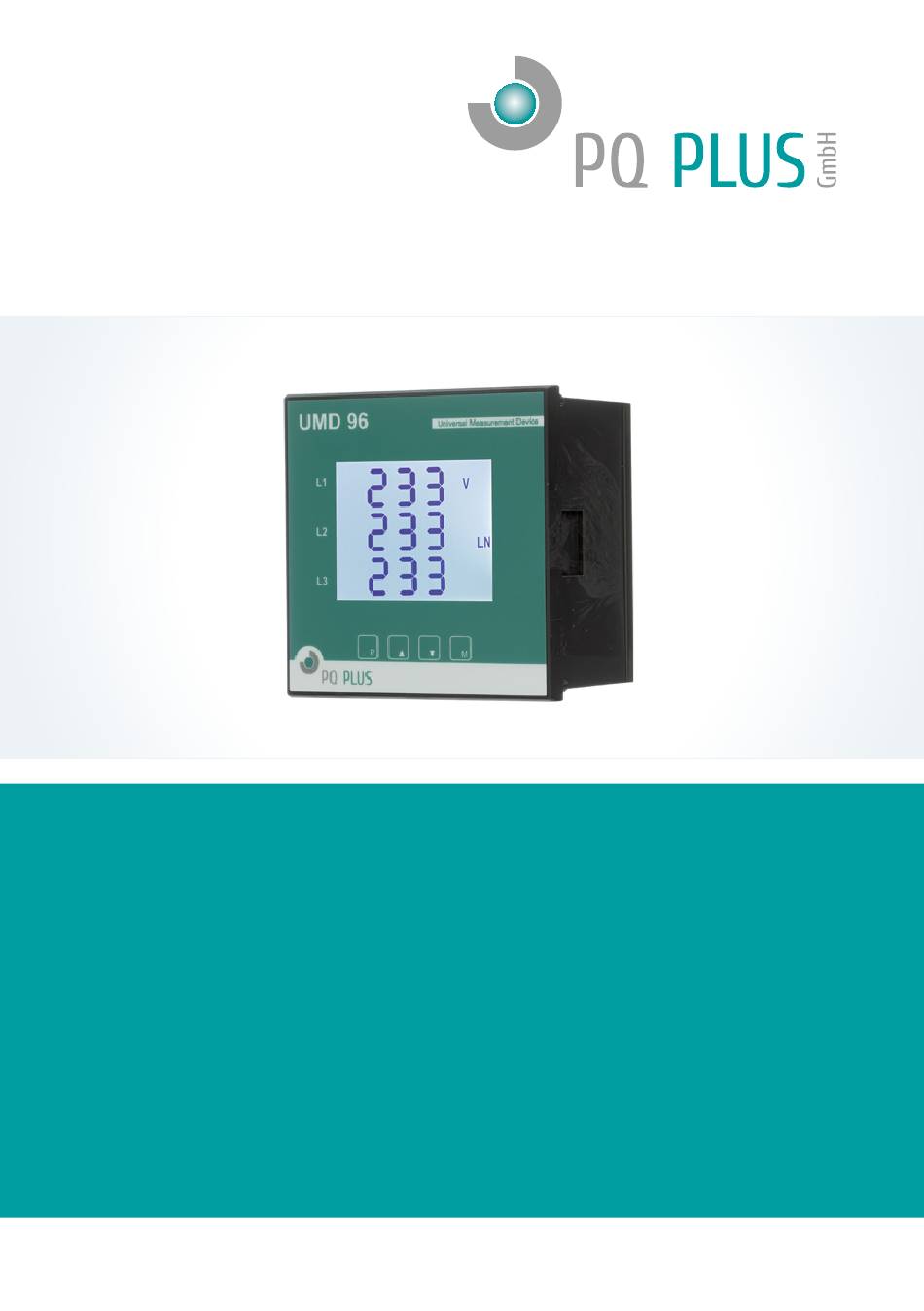

  • Seite 1 • • Quick-Start Anleitung UMD 96 Deutsch...
  • Seite 2: Inhaltsverzeichnis

    Quick-Start Anleitung Inhaltsverzeichnis Installation ....................3 Montage .......................3 Spannungsversorgung .................4 Spannungsmessung ..................5 Stromwandler anschließen ................5 RJ45-Schnittstelle ..................6 RS485-Schnittstelle ..................6 M-Bus-Schnittstelle ..................6 Inbetriebnahme ..................7 Werksseitige Kommunikationseinstellungen ..........7 Manuelle Netzwerkeinstellungen ..............7 Manuelle COM-Einstellungen ..............9 Stromwandler einstellen ................10 Anschluss und Einstellungen kontrollieren ..........10 Verbindung mit einem PC herstellen ............
  • Seite 3: Installation

    PQ Plus – UMD 96 Installation Montage Das UMD 96 ist für den Einbau in Schalttafeln geeignet und benötigt ein Ausbruchmaß von 92 x 92 Um für eine ausreichende Belüftung zu sorgen, muss ein Abstand von 20 mm bzw. 50 mm zu benachbarten Geräten bestehen.
  • Seite 4: Spannungsversorgung

    Quick-Start Anleitung Spannungsversorgung Das UMD 96 ist mit 2 verschiedenen Spannungsversorgungen erhältlich: Die 24 V Variante benötigt eine Spannung von: 20 … 50 V • 20 … 75 V Die 230 V Variante benötigt eine Spannung von: 85 … 275 V •...
  • Seite 5: Spannungsmessung

    PQ Plus – UMD 96 Spannungsmessung Das UMD 96 verfügt über 3 Spannungseingänge welche sowohl für eine direkte als auch für eine Wandlermessung geeignet sind. Die Phasenspan- nungen werden über die Klemmen 12 (L1), 13 (L2), 14 (L3) und den ge- meinsamen Neutralleiteranschluss (Klemme 11) gemessen.
  • Seite 6: Rj45-Schnittstelle

    Quick-Start Anleitung RJ45-Schnittstelle Das UMD 96EL verfügt über einen Standard RJ45-Anschluss für das LAN. Der Anschluss befindet sich an der Rückseite des Gerätes unten links. RS485-Schnittstelle Das UMD 96S ist mit einer RS485-Schnittstelle ausgestattet, die über das Modbus RTU-Protokoll kommuniziert. Die Anschlüsse befinden sich auf der Rückseite des Gerätes und sind mit „A+“...
  • Seite 7: Inbetriebnahme

    PQ Plus – UMD 96 Inbetriebnahme Werksseitige Kommunikationseinstellungen Das UMD 96EL wird standardmäßig mit der IP-Adresse 10.0.0.1 ausge- liefert. Über die Tasten kann die IP-Adresse manuell am Gerät verändert, oder der Modus auf DHCP gestellt werden. Die RS485-Schnittstelle des UMD 96S ist mit der Geräteadresse 1 und einer Baudrate von 9600 Baud voreingestellt.
  • Seite 8 Quick-Start Anleitung Wenn Sie eine feste IP-Adresse einstellen wollen: (DHCP muss deaktiviert sein) Mit der Taste gelangen Sie in die Parameterauswahl. In der ersten Zeile finden Sie die Parameter P00 – P19. Navigieren Sie mit den Pfeiltasten zum Parameter „P15“. ▲...
  • Seite 9: Manuelle Com-Einstellungen

    ▼ Weise wie oben beschrieben geändert werden. 8 Datenbits / keine Parität 9 Datenbits / keine Parität 9 Datenbits / Parität Even 9 Datenbits / Parität Odd Das UMD 96 (S / M) ist nun unter den eingestellten Parametern erreichbar.
  • Seite 10: Stromwandler Einstellen

    Quick-Start Anleitung Stromwandler einstellen Mit der Taste gelangen Sie in die Parameterauswahl. In der ersten Zeile finden Sie die Parameter P00 – P19. Navigieren Sie mit den Pfeiltasten zum Parameter „P01“. ▲ ▼ Durch erneutes Betätigen der Taste markieren Sie die zweite Zeile mit einem „-“.
  • Seite 11: Verbindung Mit Einem Pc Herstellen

    PQ Plus – UMD 96 Verbindung mit einem PC herstellen Um das UMD mit einem PC zu verbinden können Sie ein LAN-Kabel (Variante: EL) oder einen Schnittstellenkonverter (Variante: S) verwenden. Konverter: Für diese Verbindung muss der dazugehörige USB-Treiber des Schnittstellenkonverters auf dem PC installiert sein.
  • Seite 12: Technische Daten

    Quick-Start Anleitung Technische Daten 230 V: 85 … 275 V ; 80 … 350 V Spannungsversorgung 24 V: 20 … 50 V ; 20 … 75 V Spannungsmessung 6 … 375 V ; 8 … 660 V (Opt.: 20 … 1090 V Frequenz 40 …...
  • Seite 13 PQ Plus – UMD 96...
  • Seite 14 Quick-Start Anleitung...
  • Seite 15 PQ Plus – UMD 96...
  • Seite 16 PQ Plus GmbH Hagenauer Straße 6 91094 Langensendelbach Tel: (+49) 9133-60640-0 Fax: (+49) 9133-60640-100 E-Mail: info@pq-plus.de Internet: http://www.pq-plus.de Geschäftsführer: Daniel Fierus-Beyer Umsatzsteuer Identifikationsnummer: DE 301 767 284 Weitere Informationen und den aktuellen Stand: 2023.01 Katalog finden Sie bei uns im Internet: Technische http://www.pq-plus.de...
