Anschluss und Einstellungen kontrollieren

Der Anschluss und die Einstellungen des Messgerätes können nun
über die LiveDaten in der ENVIS.Daq kontrolliert werden.
Anhand der Stromanzeige kann die Plausibilität überprüft werden. Falls
•
Sie die Stromstärke nicht kennen, wird empfohlen die Stromstärke mit
einer Stromzange zu vergleichen.
Bei der Anzeige der einzelnen Wirkleistungen wird Bezug ohne Vorzei-
•
chen und Lieferung mit negativem Vorzeichen angezeigt. So kann der
richtige Einbau und Anschluss der Stromwandler überprüft werden.

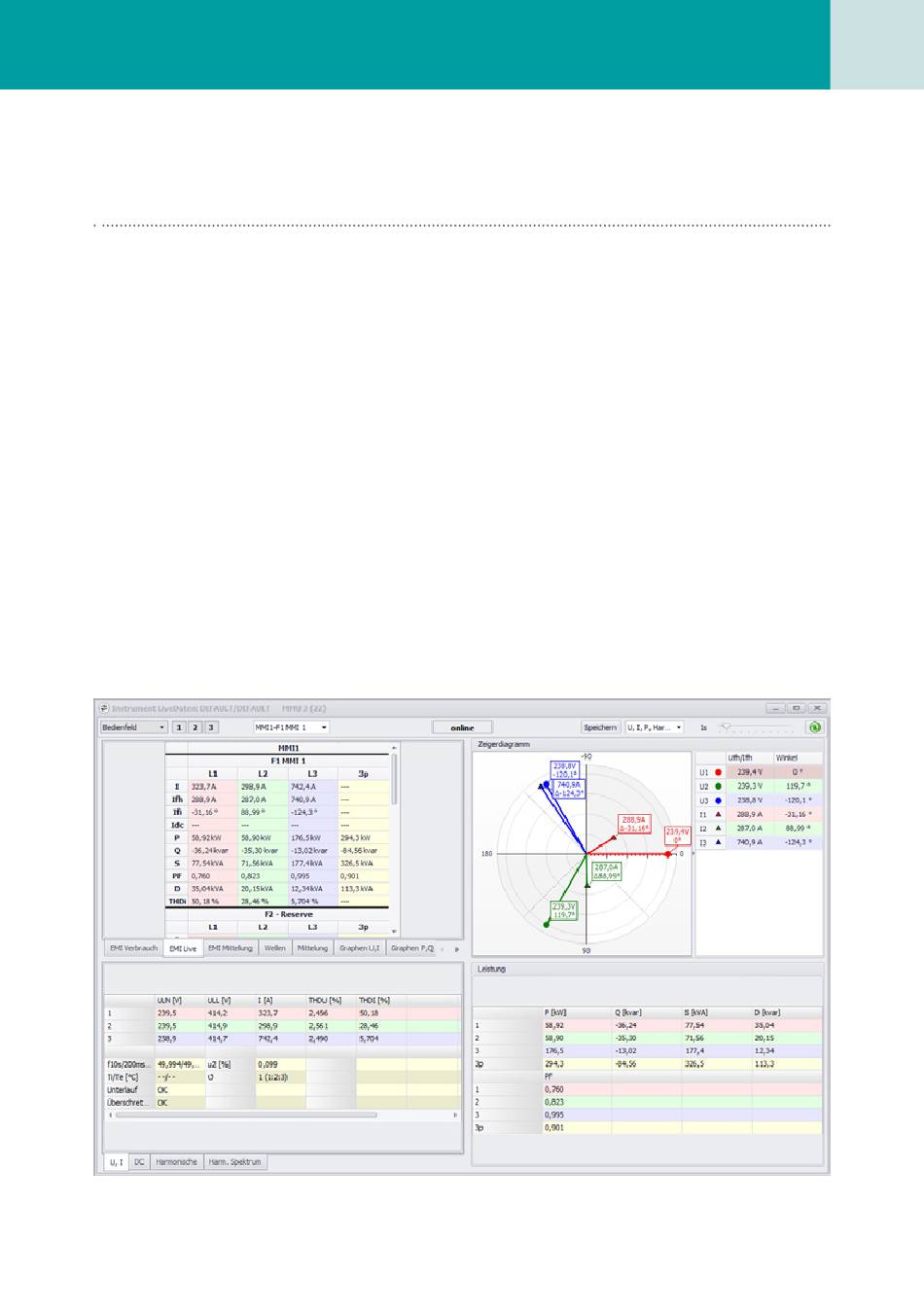

Über das Zeigerdiagramm kann das Drehfeld und die Zuordnung der
•
Strom- und Spannungspfade kontrolliert werden. Achten Sie hierbei auf
die Phasenverschiebung von Strom und Spannung.
