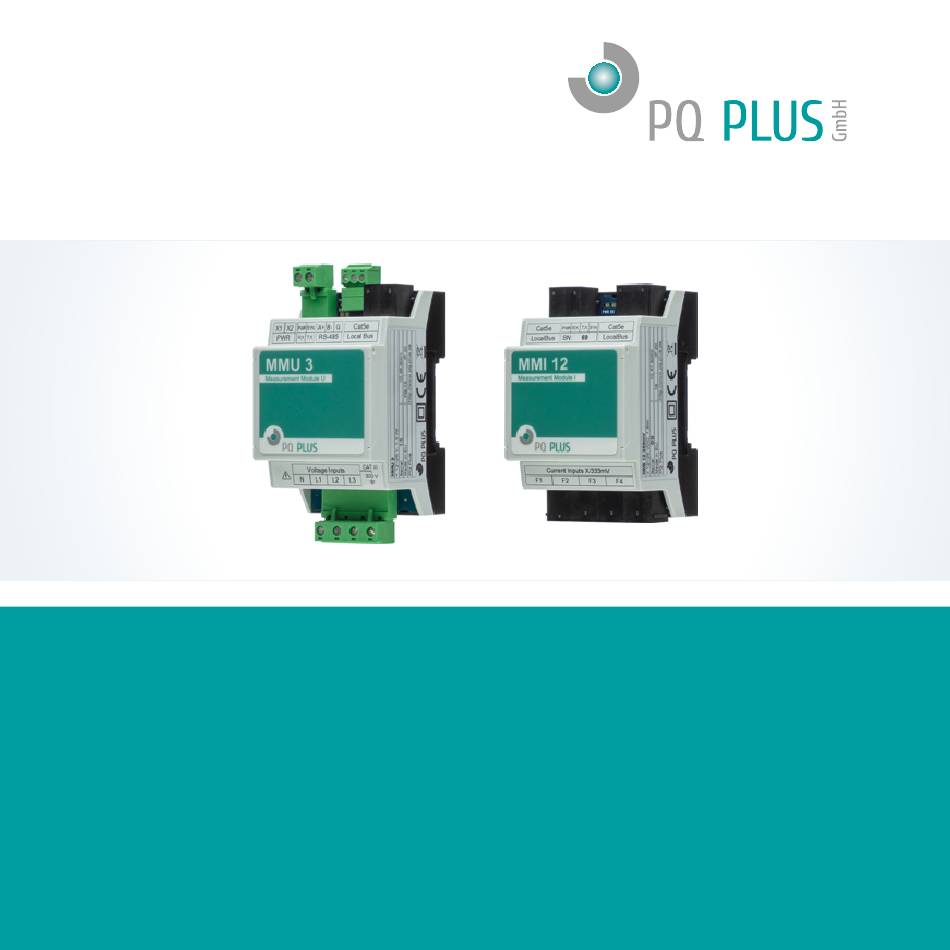

- Seite 1 • • Quick-Start Anleitung MMU 3 / MMI 12 Deutsch...
-
Seite 2: Inhaltsverzeichnis
Quick-Start Anleitung Inhaltsverzeichnis Installation ....................3 Montage .......................3 Spannungsversorgung .................4 Spannungsmessung ..................6 Stromwandler anschließen ................6 RS485-Schnittstelle ..................7 Inbetriebnahme ..................8 Werksseitige Kommunikationseinstellungen ..........8 Verbindung mit einem PC herstellen ............8 MMU konfigurieren ..................9 Anschluss und Einstellungen kontrollieren ..........12 Modbus-Registeradressen .................14 Technische Daten ................16... -
Seite 3: Installation
PQ Plus – MMU / MMI Installation Montage Das MMU 3 / MMI 12 ist für eine Montage auf der DIN-Hutschiene vorgesehen. 53.6 53.6 62.2 11.0 RX TX Cat5e Cat5e X1 X2 A+ B- G Cat5e RX TX PWR SYN... -
Seite 4: Spannungsversorgung
Quick-Start Anleitung Spannungsversorgung Das MMU 3 benötigt folgende Spannungsversorgung: 12…26 V Die Anschlüsse hierfür befinden sich am oberen linken Steckkontakt des MMU’s und sind mit PWR „X1“ und „X2“ beschriftet. Für die Absicherung der Spannungsversorgung wird ein 1 A Leitungsschutzschalter empfohlen. - Seite 5 PQ Plus – MMU / MMI 24V DC RX TX X1 X2 A+ B- G Cat5e Cat5e Cat5e Cat5e Cat5e RX TX RX TX PWR SYN RS-485 Local Bus Local Bus Local Bus Local Bus Local Bus CAT III Voltage Inputs...
-
Seite 6: Spannungsmessung
Quick-Start Anleitung Spannungsmessung Das MMU 3 verfügt über 3 Spannungseingänge. Die Phasenspannungen werden über die Klemmen L1, L2, L3 und dem gemeinsamen Neutralleiteranschluss N gemessen. Es wird empfohlen, die Spannungspfade mit einem 1 A Leitungsschutzschalter abzusichern. Stromwandler anschließen Die MMI Module sind nicht für eine direkte Strommessung ausgelegt. Die Anschlüsse der benötigten Stromwandler befinden sich auf der Unterseite... -
Seite 7: Rs485-Schnittstelle
0,3 m, 0,5 m, 1 m und 3 m. RS485-Schnittstelle Das MMU 3 ist mit einer RS485-Schnittstelle ausgestattet, die über das Modbus RTU-Protokoll kommuniziert. Die Anschlüsse befinden sich mittig auf der Oberseite des Moduls und sind mit „A+“, „B-“ und „G“ beschriftet. -
Seite 8: Inbetriebnahme
Quick-Start Anleitung Inbetriebnahme Werksseitige Kommunikationseinstellungen Das MMU 3 wird standardmäßig mit der Geräteadresse 1 und einer Baud- rate von 9600 für die serielle Schnittstelle ausgeliefert. Die MMI 12 werden über die Software ENVIS.Daq am MMU 3 konfiguriert und erhalten Geräteadressen ab 200. -
Seite 9: Mmu Konfigurieren
PQ Plus – MMU / MMI Öffnen Sie die ENVIS.Daq und wählen für den Schnittstellenkonverter den • Punkt „COM“ und für das Mastergerät den Punkt „TCP“. (Für die Verbin- dung an einem Mastergerät muss in diesem das Gateway aktiviert sein.) Öffnen Sie das Dropdown-Menü... - Seite 10 Quick-Start Anleitung Im Reiter „Local Bus“ werden die Module die über die RJ45-Verbindung am MMU angeschlossen sind konfiguriert. Ž Ž Œ Œ...
- Seite 11 PQ Plus – MMU / MMI Erkannte, aber nicht konfigurierte Slaves Hier werden alle (max. 5) MMI Module angezeigt, welche über den Local Bus verbunden, aber noch nicht am MMU konfiguriert sind. MMI Module zuweisen D1 – D5 sind die verfügbaren Plätze am Local Bus, die mit MMI’s belegt werden können.
-
Seite 12: Anschluss Und Einstellungen Kontrollieren
Quick-Start Anleitung Anschluss und Einstellungen kontrollieren Der Anschluss und die Einstellungen des Messgerätes können nun über die LiveDaten in der ENVIS.Daq kontrolliert werden. Anhand der Stromanzeige kann die Plausibilität überprüft werden. Falls • Sie die Stromstärke nicht kennen, wird empfohlen die Stromstärke mit einer Stromzange zu vergleichen. - Seite 13 PQ Plus – MMU / MMI...
-
Seite 14: Modbus-Registeradressen
Quick-Start Anleitung Modbus-Registeradressen Über die RS485-Schnittstelle des MMU 3 können Modbus RTU-Daten abgegriffen und weiterverarbeitet werden. Eine Übersicht der möglichen Messwerte ist nachfolgend aufgelistet: (Alle hier angegebenen Werte sind im Format: 32-bit float) Messwert Dezimaladr. Einheit Messwert Dezimaladr. Einheit 19000... - Seite 15 PQ Plus – MMU / MMI Messwert Dezimaladr. Einheit Messwert Dezimaladr. Einheit THD U3 19114 EP2 + 19064 THD I1 19116 EP3 + 19066 THD I2 19118 3EP + 19068 THD I3 19120 EP1 - 19070 EP2 - 19072 EP3 -...
-
Seite 16: Technische Daten
Quick-Start Anleitung Technische Daten MMU 3: 12…26 V Spannungsversorgung MMI 12: Local Bus Spannungsmessung 8…350 V ; 14…610 V Frequenz 40…70 Hz Genauigkeit ± 10 mHz Abtastrate 6,4 kHz Leistungsaufnahme 1,5 W / Modul Umgebungstemperatur T -25 bis 60°C Betrieb Schutzart Front / Rückseite... - Seite 17 PQ Plus – MMU / MMI Mechanische Daten Montage 35 mm DIN Schiene Maße BxHxT 54 x 94 x 61 mm Gewicht Ca. 110 g / Modul Max. Anzahl Abgänge pro MMI 4x 3-phasig / 3x 3-phasig + N / 12x 1-phasig Max.
- Seite 18 Quick-Start Anleitung...
- Seite 19 PQ Plus – MMU / MMI...
- Seite 20 PQ Plus GmbH Hagenauer Straße 6 91094 Langensendelbach Tel: (+49) 9133-60640-0 Fax: (+49) 9133-60640-100 E-Mail: info@pq-plus.de Internet: http://www.pq-plus.de Geschäftsführer: Daniel Fierus-Beyer Umsatzsteuer Identifikationsnummer: DE 301 767 284 Weitere Informationen und den aktuellen Stand: 2021.02 Katalog finden Sie bei uns im Internet: Technische http://www.pq-plus.de...
