Quick-Start Anleitung
MMU 3 / MMI 12
Deutsch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für PQ Plus MMU 3

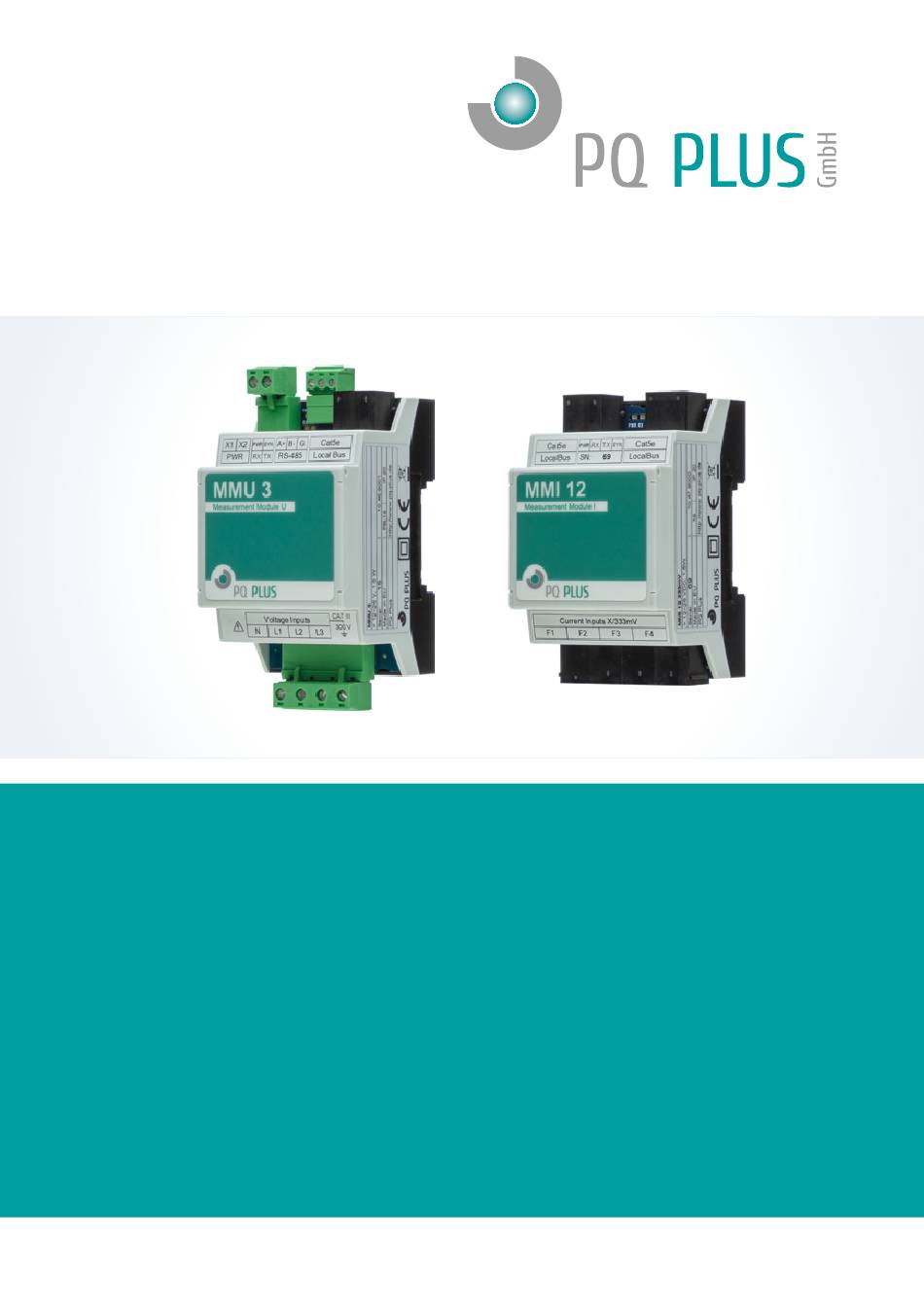

  • Seite 1 • • Quick-Start Anleitung MMU 3 / MMI 12 Deutsch...
  • Seite 2: Inhaltsverzeichnis

    Quick-Start Anleitung Inhaltsverzeichnis Installation ....................3 Montage .......................3 Spannungsversorgung .................3 Spannungsmessung ..................4 Stromwandler anschließen ................5 RS485-Schnittstelle ..................5 Local Bus-Schnittstelle .................5 Inbetriebnahme ..................6 Werksseitige Kommunikationseinstellungen ..........6 Verbindung mit einem PC herstellen ............6 MMU konfigurieren ..................7 MMI konfigurieren ..................8 Anschluss und Einstellungen kontrollieren ..........9 Technische Daten ................10 Eine ausführliche Anleitung finden Sie auf unserer Homepage unter: https://www.pq-plus.de/medien-downloads/...
  • Seite 3: Installation

    PQ Plus – MMU / MMI Installation Montage Das MMU 3 und das MMI 12 sind für eine Montage auf der DIN-Hutschiene vorgesehen. 53.6 53.6 62.2 11.0 RX TX X1 X2 A+ B- G Cat5e Cat5e RX TX Cat5e PWR SYN...
  • Seite 4: Spannungsmessung

    I7 I8 I9 I10 I11 I12 Spannungsmessung Das MMU 3 verfügt über 3 Spannungseingänge welche sowohl für eine direkte als auch für eine Wandlermessung geeignet sind. Die Phasenspan- nungen werden über die Klemmen L1, L2, L3 und den gemeinsamen Neut- ralleiteranschluss N gemessen.
  • Seite 5: Stromwandler Anschließen

    Gerät und sind mit „A+“, „B-“ und „G“ beschriftet. Local Bus-Schnittstelle Das MMU 3 ist rechts oben, das MMI 12 rechts und links oben zusätzlich mit RJ45-Anschlüssen für den Local Bus ausgestattet. Über diese Schnitt- stelle findet die interne Kommunikation statt.
  • Seite 6: Inbetriebnahme

    Die MMI 12 werden über die Software ENVIS.Daq am MMU 3 konfiguriert und erhalten Geräteadressen ab 200. Verbindung mit einem PC herstellen Um das MMU 3 mit einem PC zu verbinden, können Sie entweder einen Schnittstellenkonverter (z.B. RS485 auf USB) oder ein Mastergerät als Gateway verwenden.
  • Seite 7: Mmu Konfigurieren

    PQ Plus – MMU / MMI Öffnen Sie das Dropdown-Menü und wählen die COM-Schnittstelle aus • oder tragen die IP-Adresse des Mastergerätes und den dazugehörigen Port (Standard 4001) in die dafür vorgesehenen Felder ein. Mit einem Klick auf „Verbinden“ wird die Verbindung zum MMU hergestellt.
  • Seite 8: Mmi Konfigurieren

    Quick-Start Anleitung MMI konfigurieren Im Reiter „Local Bus“ werden die Module die über die RJ45-Verbindung am MMU angeschlossen sind konfiguriert.   Ž Ž   Œ Œ Erkannte, aber nicht konfigurierte Slaves Hier werden alle (max. 5) MMI‘s angezeigt, welche über den Local Bus verbunden, aber noch nicht im UMD konfiguriert sind.
  • Seite 9: Anschluss Und Einstellungen Kontrollieren

    PQ Plus – MMU / MMI Anschluss und Einstellungen kontrollieren Der Anschluss und die Einstellungen des Messgerätes können nun über die LiveDaten in der ENVIS.Daq kontrolliert werden. Anhand der Stromanzeige kann die Plausibilität überprüft werden. Falls • Sie die Stromstärke nicht kennen, wird empfohlen die Stromstärke mit einer Stromzange zu vergleichen.
  • Seite 10: Technische Daten

    Gewicht Ca. 110 g / Modul Max. Anzahl Abgänge pro MMI 4x 3-phasig / 3x 3-phasig + N / 12x 1-phasig Max. Anzahl Module MMU 3: 1 / MMI 12: 5 Schnittstellen RS485 2400 … 921600 Baud Protokolle Modbus RTU...
  • Seite 11 PQ Plus – MMU / MMI...
  • Seite 12 PQ Plus GmbH Hagenauer Straße 6 91094 Langensendelbach Tel: (+49) 9133-60640-0 Fax: (+49) 9133-60640-100 E-Mail: info@pq-plus.de Internet: http://www.pq-plus.de Geschäftsführer: Daniel Fierus-Beyer Umsatzsteuer Identifikationsnummer: DE 301 767 284 Weitere Informationen und den aktuellen Stand: 2023.01 Katalog finden Sie bei uns im Internet: Technische http://www.pq-plus.de...
