- Seite 1 Bedienungsanleitung für UMD 705E / CBM...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ......................3 Verbesserungen und erweiterte Funktionen ..................3 Bedienung des Messgeräts ................3 Sicherheitsanforderungen für die Verwendung des UMD 705 ............. 3 Installation des Geräts ........................4 2.2.1 Versorgungsspannung ......................4 2.2.2 Messspannung ......................... 4 2.2.3 Messstrom ..........................4 2.2.4 Peripheriegeräte für die Übertragung .................. -
Seite 3: Allgemeines

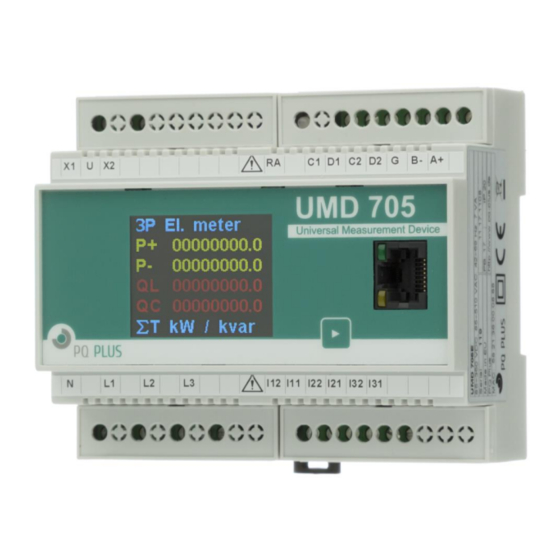

UMD 705 ist mit seinen vielfältigen Übertragungsoptionen für ein breites Spektrum an Automatisierungsaufgaben in modernen Gebäuden sowie für Stromerzeugungs- und Stromübertragungssysteme geeignet. Das UMD 705E / CBM ist mit einem kleinen in die Frontseite eingebetteten Farbdisplay für einfache Wertablesungen vor Ort ausgestattet. Um die aktuellen Einstellungen (Setup) und gesammelten Daten zu schützen, ist eine Sperre per Nutzerpin möglich. -
Seite 4: Installation Des Geräts
Installation des Geräts Eine natürliche Luftzirkulation sollte im Inneren des Verteilerschranks und in der Umgebung des Geräts (besonders unter dem Gerät) gegeben sein. Es sollte kein anderes Gerät mit einer Wärmequelle installiert werden, da die gemessenen Temperaturwerte ansonsten fehlerhaft sein könnten. Der maximale Querschnitt eines anzuschließenden Verbindungskabels beträgt 2,5 mm². Das UMD 705 ist vorrangig zur Montage auf einer DIN Hutschiene vorgesehen. -
Seite 5: Peripheriegeräte Für Die Übertragung
Abbildung 3: Beispiel einer typischen Schaltung des UMD 705 in einem Mittelspannungs- oder Niederspannungsnetz mit einer indirekten Messung über Spannungswandler. Auf der linken Seite wird über eine Notstromversorgung ver- sorgt. Auf der rechten Seite wird über L1 des Niederspannungsnetzes versorgt. Typische Verbindungsoptionen für die Spannungsmessung: Stern-, Delta- und Einphasenzuleitungen. -
Seite 6: Ausgänge Und Eingänge (Nur Bei 230V-Variante)
2.2.5 Ausgänge und Eingänge (nur bei 230V-Variante) Das Gerät ist mit zwei separaten Universal-I/O-Ports ausgestattet. Dazu gehören die Anschlüsse C1, D1 und C2, D2. Jeder DI/O-Port ist funktionell sowohl als Eingang als auch Ausgang nutzbar. Zum sicheren und korrekten Betrieb der I/O-Ports ist eine Nennspannung von 12 bis 24 VDC aus einer externen Stromversorgung anzulegen. -
Seite 7: Konfiguration Des Gerätes
Konfiguration des Gerätes Verbinden Sie das Gerät mit dem PC und führen Sie die Anwendung Envis.daq aus (IP-Adresse im Auslieferungszustand: 10.0.0.1). Wählen Sie die passende Übertragungseinstellung aus und verbinden Sie das Gerät. Im folgenden Fenster können Sie über den Button „Konfiguration“ alle notwendigen Einstellungen zur Messung, Kommunikation usw. -
Seite 8: Technische Spezifikationen
Technische Spezifikationen Grundparameter Gerätespannung Hilfsstromquelle Modell „230V“ Modell „24V" 85 ÷ 510 VAC Hilfsspannungsbereich 85 ÷ 350 VDC 20 ÷ 75 VDC Stromversorgung 7 VA / 3 W 3,5 VA / 3,5 W Überspannungskategorie III (300V) II (100V) Verschmutzungsgrad Verbindung isoliert, polaritätsfrei Andere Spezifikationen Betriebstemperatur... -
Seite 9: Messgrößen
Messgrößen Spannungsmerkmale Frequenz fNOM– Nennfrequenz 50 / 60 Hz Messbereich 40 ÷ 70 Hz Genauigkeit ± 10 mHz Spannung Standardv ariante („230V“) Ausführungen Spannungseingang 180 ÷ 250 V UNOM (UDIN)– Nennspannung 4 ÷ 420 V Messbereich (Phase zu N) 7 ÷ 720 V Messbereich (Phase zu Phase) innere Ungenauigkeit (tA = 23 ±... - Seite 10 Stromunsymmetrie Messbereich 0 ÷ 100 % Messgenauigkeit ± 1 % rdg oder ± 0.5 Harmonische & Zwischenharmonische (bis zur 50.) Referenzbedingungen andere Harmonische bis zu 1000 % von Klasse 3 gemäß IEC 61000–2-4 Ed. 2 Messbereich 500 % von Klasse 3 gemäß IEC 61000–2-4 Ed. 2 Messgenauigkeit Ih <= 10 % INOM : ±...
- Seite 11 Digitale Aus- / Eingänge Digitale Ausgänge Optotransistor, unipolar (Cx +, Dx -) Max. Schaltspannung / -strom 35 V , 30 mA Impulsparameter S0 - Kompatibel Impulslänge 50 ms Min. Impulsabstand >= 50 ms Max. Zählfrequenz 10 Hz Digitale Eingänge Optisch Isoliert, unipolar (Cx -, Dx +) Max.
-
Seite 12: Wartung, Service, Garantie
Laststrom im Gerät von weniger als 10 µA über mehr als 5 Jahre ohne Stromversorgung sichern. Wenn die Zelle leer ist, muss das Gerät für einen Batteriewechsel zum Hersteller eingeschickt werden. Service: bei Störungen oder Ausfällen des Produkts wenden Sie sich an die PQ PLUS GmbH: PQ PLUS GmbH Hagenauer Str. 6 91094 Langensendelbach info@pq-plus.de...
