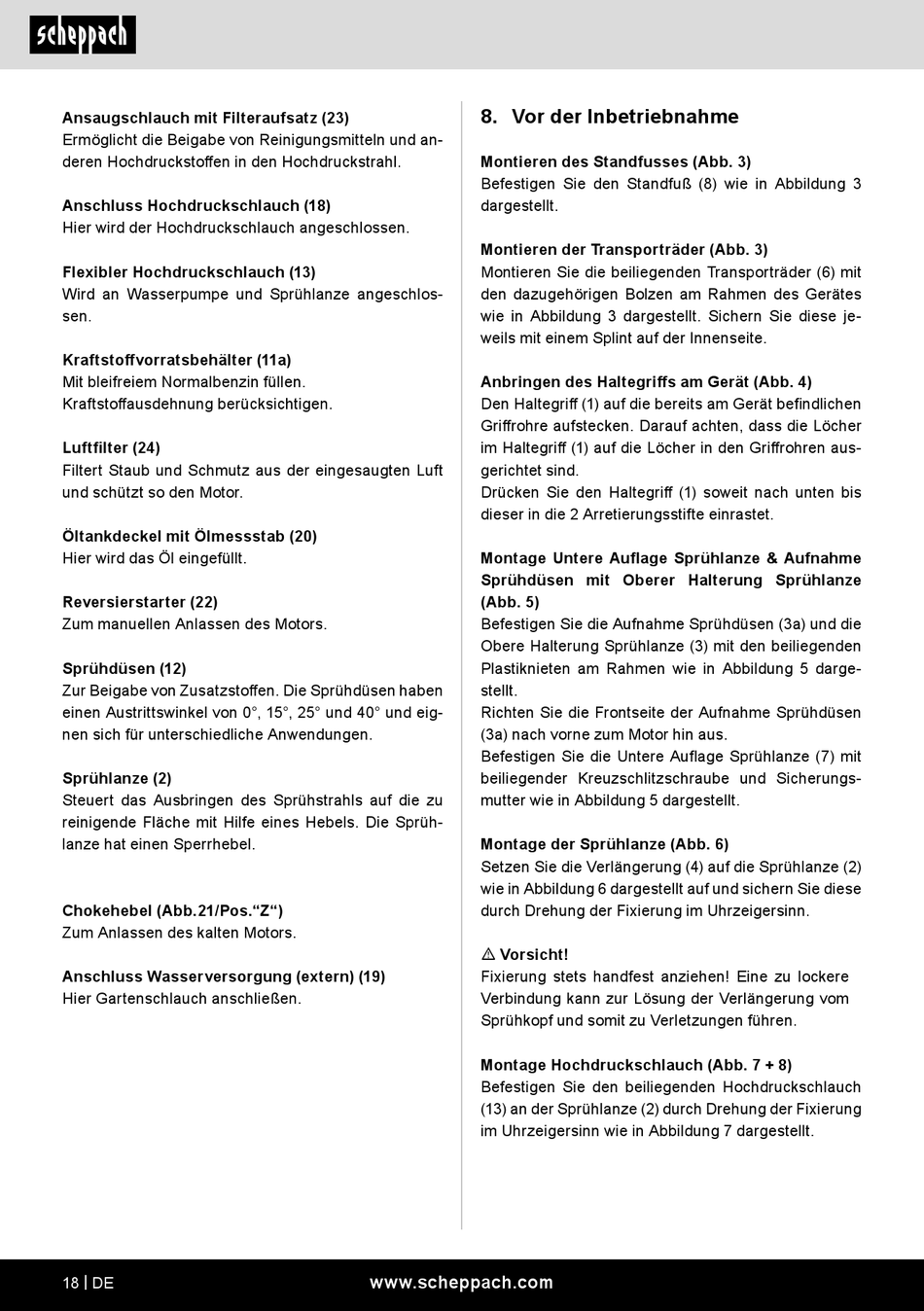

Ansaugschlauch mit Filteraufsatz (23)
Ermöglicht die Beigabe von Reinigungsmitteln und an-
deren Hochdruckstoffen in den Hochdruckstrahl.

Anschluss Hochdruckschlauch (18)

Hier wird der Hochdruckschlauch angeschlossen.
Flexibler Hochdruckschlauch (13)
Wird an Wasserpumpe und Sprühlanze angeschlos-
sen.
Kraftstoffvorratsbehälter (11a)
Mit bleifreiem Normalbenzin füllen.
Kraftstoffausdehnung berücksichtigen.
Luftfilter (24)
Filtert Staub und Schmutz aus der eingesaugten Luft
und schützt so den Motor.
Öltankdeckel mit Ölmessstab (20)
Hier wird das Öl eingefüllt.
Reversierstarter (22)
Zum manuellen Anlassen des Motors.
Sprühdüsen (12)
Zur Beigabe von Zusatzstoffen. Die Sprühdüsen haben
einen Austrittswinkel von 0°, 15°, 25° und 40° und eig-
nen sich für unterschiedliche Anwendungen.
Sprühlanze (2)
Steuert das Ausbringen des Sprühstrahls auf die zu
reinigende Fläche mit Hilfe eines Hebels. Die Sprüh-
lanze hat einen Sperrhebel.
Chokehebel (Abb.21/Pos."Z")
Zum Anlassen des kalten Motors.
Anschluss Wasserversorgung (extern) (19)
Hier Gartenschlauch anschließen.
18 | DE

8. Vor der Inbetriebnahme

Montieren des Standfusses (Abb. 3)
Befestigen Sie den Standfuß (8) wie in Abbildung 3
dargestellt.
Montieren der Transporträder (Abb. 3)
Montieren Sie die beiliegenden Transporträder (6) mit
den dazugehörigen Bolzen am Rahmen des Gerätes
wie in Abbildung 3 dargestellt. Sichern Sie diese je-
weils mit einem Splint auf der Innenseite.
Anbringen des Haltegriffs am Gerät (Abb. 4)
Den Haltegriff (1) auf die bereits am Gerät befindlichen
Griffrohre aufstecken. Darauf achten, dass die Löcher
im Haltegriff (1) auf die Löcher in den Griffrohren aus-
gerichtet sind.
Drücken Sie den Haltegriff (1) soweit nach unten bis
dieser in die 2 Arretierungsstifte einrastet.
Montage Untere Auflage Sprühlanze & Aufnahme
Sprühdüsen mit Oberer Halterung Sprühlanze
(Abb. 5)
Befestigen Sie die Aufnahme Sprühdüsen (3a) und die
Obere Halterung Sprühlanze (3) mit den beiliegenden
Plastiknieten am Rahmen wie in Abbildung 5 darge-
stellt.
Richten Sie die Frontseite der Aufnahme Sprühdüsen
(3a) nach vorne zum Motor hin aus.
Befestigen Sie die Untere Auflage Sprühlanze (7) mit
beiliegender Kreuzschlitzschraube und Sicherungs-
mutter wie in Abbildung 5 dargestellt.
Montage der Sprühlanze (Abb. 6)
Setzen Sie die Verlängerung (4) auf die Sprühlanze (2)
wie in Abbildung 6 dargestellt auf und sichern Sie diese
durch Drehung der Fixierung im Uhrzeigersinn.
m Vorsicht!
Fixierung stets handfest anziehen! Eine zu lockere
Verbindung kann zur Lösung der Verlängerung vom
Sprühkopf und somit zu Verletzungen führen.
Montage Hochdruckschlauch (Abb. 7 + 8)
Befestigen Sie den beiliegenden Hochdruckschlauch
(13) an der Sprühlanze (2) durch Drehung der Fixierung
im Uhrzeigersinn wie in Abbildung 7 dargestellt.
