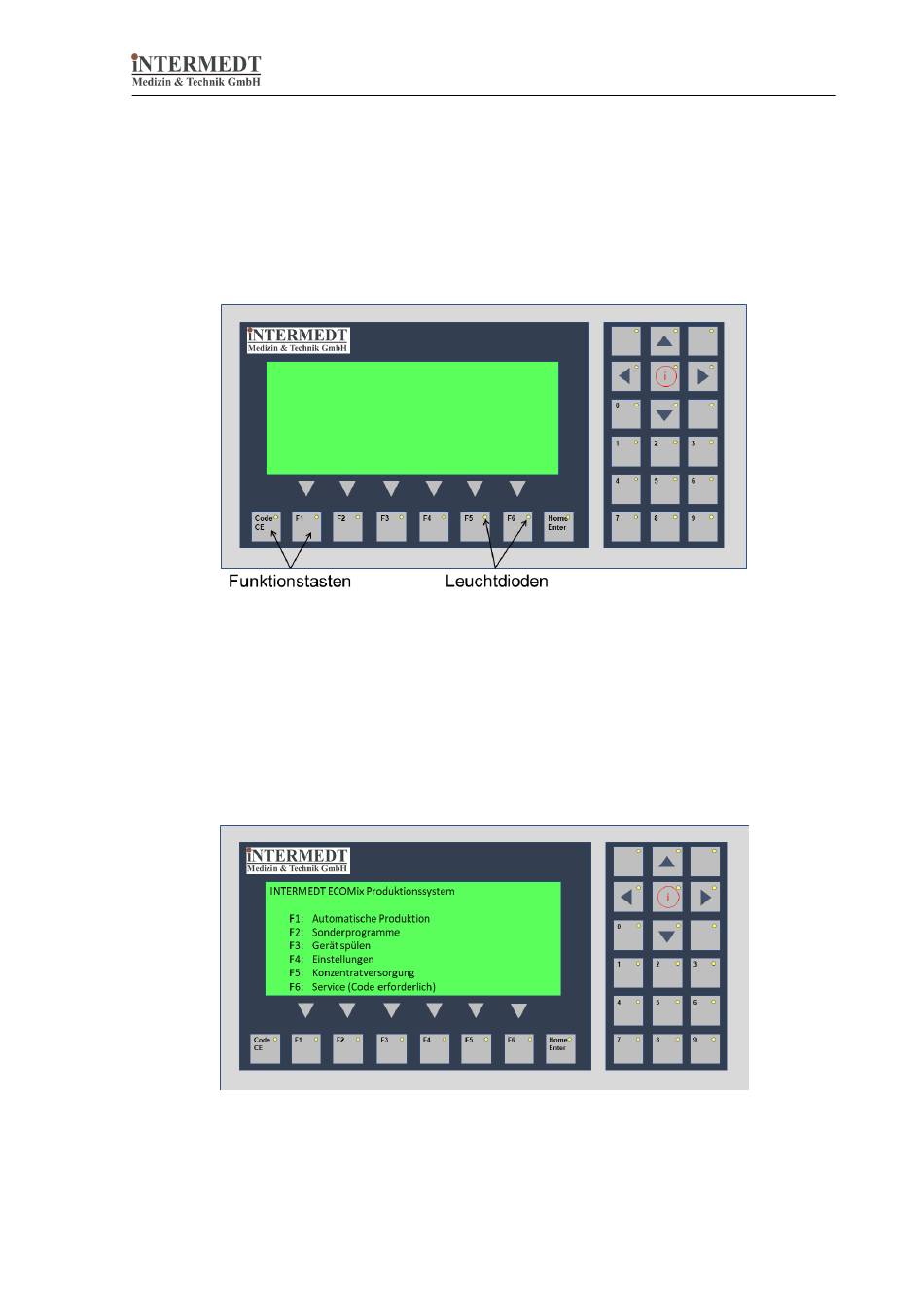

4.1.1 Bedieneinheit
Die Anwendung des ECOMix-Produktionssystems wird über Bedientasten und das LCD-Display
durchgeführt. Die Funktionsbelegung der Bedientasten wird jeweils im LCD-Grafikdisplay angezeigt
und ist abhängig von der jeweiligen Menüauswahl. Das LCD-Display hat eine Auflösung von 240 x
64 Zeichen und wird in diesem System zur achtzeiligen Darstellung verwendet. Des Weiteren verfügt
jedes Tastenfeld über eine Leuchtdiode zur weiteren Auswahlhilfe der Bedientasten.
Abbildung 4.2:
4.1.2 Bedienstruktur
Durch Drücken der jeweiligen Funktionstaste im Bedienfeld wechselt das Produktionssystem in den
ausgewählten Programmschritt. Die Belegung der Funktionstasten unterscheidet sich in den einzelnen
Untermenüs.
Stand: 2022/09
4.1.2., I Bedienungsanleitung ECOMix Original, 17, F: M. Lorek, 09.09.2022
Durch blinkende Leuchtdioden wird eine Auswahl der jeweils nächstmöglichen Bedien-
schritte angezeigt.
Abbildung 4.3:
Bedienungsanleitung ECOMix
ECOMix-Hauptmenü
29
