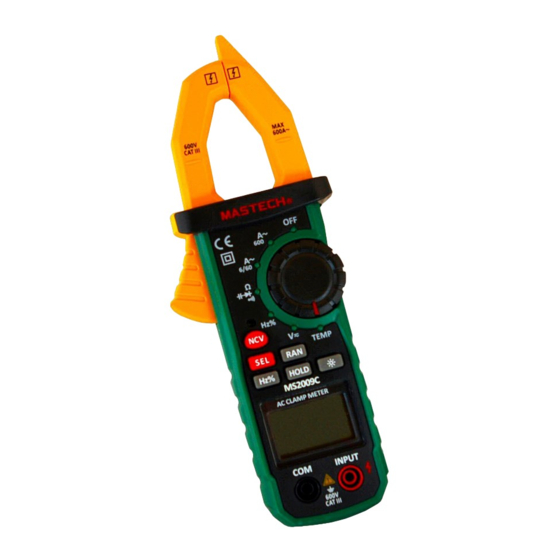

Zangenmultimeter MS2009C
Best.Nr. 830 689
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
MS2009C
Betriebsanleitung
User Manual
Stand 15.05.17 mre/tth
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech MS2009C
Inhaltszusammenfassung für Mastech MS2009C
- Seite 1 Zangenmultimeter MS2009C Best.Nr. 830 689 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. MS2009C Betriebsanleitung User Manual Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de...
-
Seite 2: Allgemeine Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise: • Lesen Sie vor Inbetriebnahme die komplette Bedienungsanleitung durch! Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Sicherheitshinweise und Anleitungen zur Inbetriebnahme und Bedienung! • Bewahren Sie diese Bedienungsanleitung zum Nachlesen auf! Wenn Sie das Produkt an Dritte weitergeben, achten Sie darauf, dass Sie diese Bedienungsanleitung mitgeben. -
Seite 3: Zu Ihrer Information
• Berühren Sie während einer Messung nicht die Prüfspitzen. Bleiben Sie mit Ihren Fingern immer hinter dem Fingerschutz. • Trennen Sie die Messleitungen von den Testpunkten, bevor Sie die Funktionen ändern. • Wenn Widerstand oder Kapazitäten gemessen werden, stellen Sie sicher, dass der Strom im Schaltkreis ausgeschaltet ist. •... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..............Seite 2,3 1. Bestimmungsgemäße Verwendung ..............Seite 4 2. Bedienelemente ..............Seite 5 3. Inbetriebnahme 3.1. Batterie einsetzen ..............Seite 6 3.2. Multimeter einschalten ............. Seite 6 3.3. Spannung messen ..............Seite 6 3.4. Strom messen ..............Seite 6 3.5. -
Seite 5: Bedienelemente
2. Bedienelemente NCV Sensor: ❶ Dient als Spannungsdetektor für die NCV-Messung. Messzange ❷ Drehwahlschalter: ❸ Wechsel zwischen den einzelnen Messfunktionen. RAN: ❹ Schaltet die Automatik aus, ermöglicht die individuelle Wahl eines Messbereichs und verschiebt den Punkt. HOLD: ❺ Aktiviert die HOLD-Funktion. Beleuchtung: ❻... -
Seite 6: Inbetriebnahme
3. Inbetriebnahme 3.1. Batterie einsetzen • Bevor Sie mit den Messungen beginnen können, müssen Sie zunächst die Batterien einlegen. • Sie benötigen drei 1,5 V- Micro (AAA) Batterien. • Lösen Sie die Schraube im unteren Bereich auf der Rückseite des Geräts. •... -
Seite 7: Hold Funktion
3.5. Hold-Funktion Mit der Hold-Funktion können Sie einen angezeigten Messwert fixieren. Er bleibt auch nach dem Lösen der Messspitzen angezeigt. • Drücken Sie nur kurz die Funktionstaste HOLD um den aktuell angezeigten Messwert anzuhalten und dauerhaft an- ❺ zuzeigen (Auf dem Display ❼... -
Seite 8: Durchgangstest
3.8. Durchgangstest Messen Sie keine unter Spannung stehenden Bauteile! Achten Sie darauf, dass alle Bauelemente in der Schaltung entladen sind. Mit einem Durchgangstest können Sie feststellen, ob eine Leitung unterbrochen ist. Wenn keine Unterbrechung besteht, ertönt ein akustischer Hinweis. Ω •... -
Seite 9: Temperatur Messen
3.11. Temperaturen messen Achtung: Der mitgelieferte Temperaturfühler darf nur für Messungen bis 250 °C verwendet werden! Der Temperaturfühler muss von allen Spannungsquellen ferngehalten werden! Zum Messen von Temperaturen benötigen Sie den mitgelieferten Fühler. • Um eine Temperaturmessung durchzuführen, stellen Sie den Drehwahlschalter auf Temp. -
Seite 10: Problembehandlung
5. Problembehandlung Problem Mögliche Ursache Lösung Keine Funktion Batterien leer Batterien erneuern Messwert schlecht abzulesen Batterien schwach Batterien erneuern Keine Messwertänderung Hold-Funktion aktiv Drücken Sie die Funktionstaste HOLD ❺ um die Hold-Funktion zu deaktivieren. Batterien schwach Batterien erneuern Es werden falsche Werte angezeigt 6. -
Seite 11: Kapazität
Widerstand Messbereich Auflösung Genauigkeit 600 Ω 0,1 Ω 6 kΩ 0,001 kΩ 60 kΩ 0,01 kΩ ± (1,2 % + 2 Digits) 600 kΩ 0,1 kΩ 6 MΩ 0,001 MΩ 60 MΩ 0,01 MΩ ± (2,0 % + 2) • Überspannungsschutz: 250 V-/~ (RMS) Diode Messbereich... -
Seite 12: Frequenzmessung
• Automatsche Bereichswahl • Data-Hold-Funktion • Automatische Abschaltung für einen geringen Energieverbrauch • Maße (LxBxH): 220x81x41 mm • Gewicht: 286 g • Betriebstemperatur: 5...35 °C • Lagertemperatur: -10...+50 °C 7. Lieferumfang • Zangenmultimeter MASTECH MS2009C • Messleitungen • Temperaturfühler • Anleitung... -
Seite 13: Entsorgung
8. Entsorgung Elektro- und Elektronikgeräte, die unter das Gesetz “ElektroG“ fallen, sind mit nebenstehender Kennzeichnung versehen und dürfen nicht mehr über Restmüll entsorgt, sondern können kostenlos bei den kommunalen Sammel- stellen z.B. Wertstoffhöfen abgegeben werden. Als Endverbraucher sind Sie gesetzlich (Batterien-Verordnung) zur Rückgabe gebrauchter Batterien und Akkus verpflichtet. - Seite 14 Diese Bedienungsanleitung ist eine Publikation von Pollin Electronic GmbH, Max-Pollin-Straße 1, 85104 Pförring. Alle Rechte einschließlich Übersetzung vorbehalten. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. Copyright 2017 by Pollin Electronic GmbH ©...
