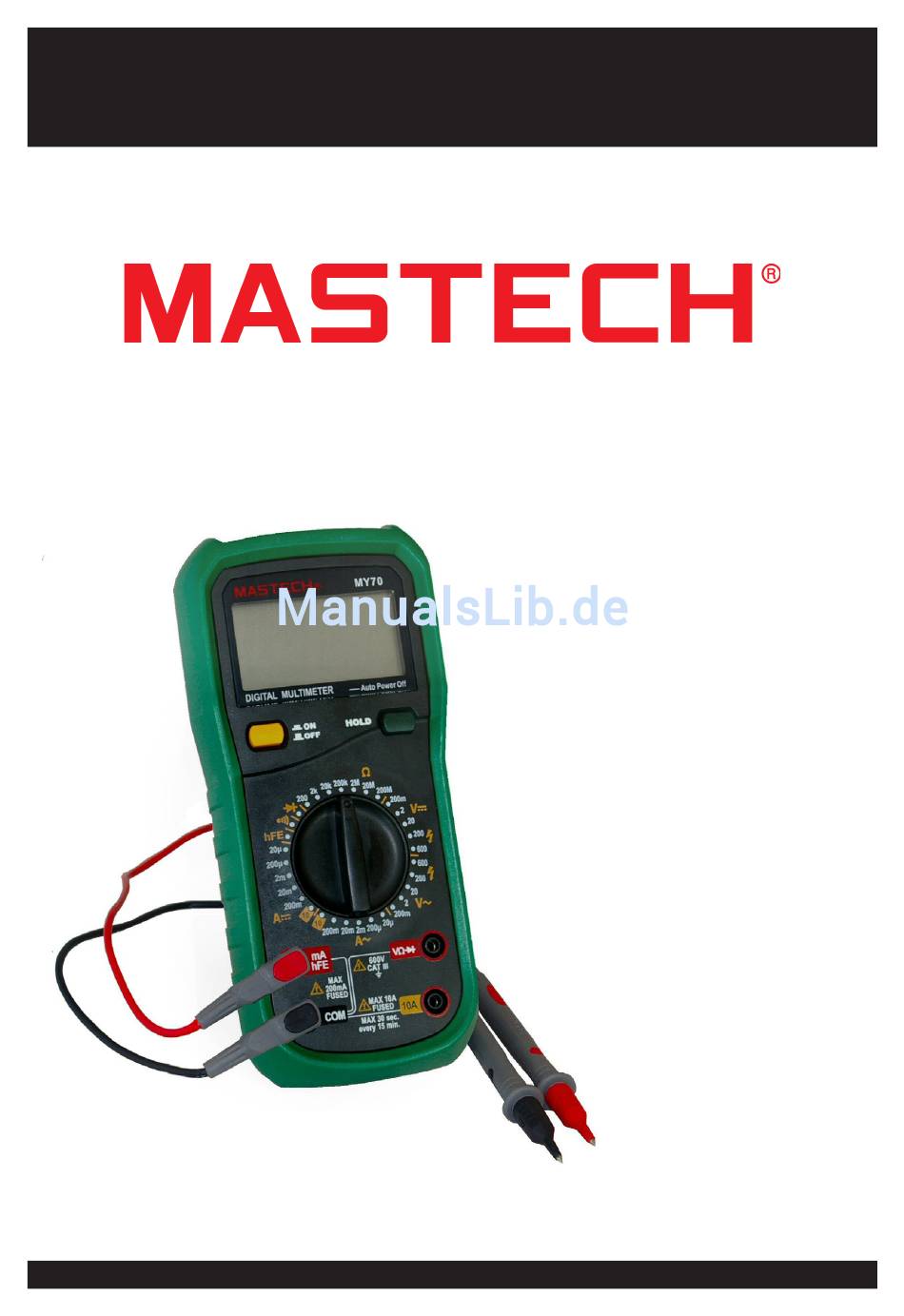

Digital-Multimeter MY70
Best.Nr. 830 683
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
MY70
Bedienungsanleitung
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
Stand 12.07.17 mre/tth
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech MY70
Inhaltszusammenfassung für Mastech MY70
- Seite 1 Digital-Multimeter MY70 Best.Nr. 830 683 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. MY70 Bedienungsanleitung Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de...
-
Seite 2: Allgemeine Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise: • Lesen Sie vor Inbetriebnahme die komplette Bedienungsanleitung durch! Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Sicherheitshinweise und Anleitungen zur Inbetriebnahme und Bedienung! • Bewahren Sie diese Bedienungsanleitung zum Nachlesen auf! Wenn Sie das Produkt an Dritte weitergeben, achten Sie darauf, dass Sie diese Bedienungsanleitung mitgeben. -
Seite 3: Zu Ihrer Information
• Berühren Sie während einer Messung nicht die Prüfspitzen. Bleiben Sie mit Ihren Fingern immer hinter dem Fingerschutz. • Trennen Sie die Messleitungen von den Testpunkten, bevor Sie die Funktionen ändern. • Wenn Widerstand oder Kapazitäten gemessen werden, stellen Sie sicher, dass der Strom im Schaltkreis ausgeschaltet ist. •... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..............Seite 2,3 1. Bestimmungsgemäße Verwendung ..............Seite 4 2. Bedienelemente ..............Seite 5 3. Inbetriebnahme ..............Seite 6 3.1. Batterie einsetzen ..............Seite 6 3.2. Multimeter einschalten ............. Seite 6 3.3. Spannung messen ..............Seite 6,7 3.4. Strom messen .............. -
Seite 5: Bedienelemente
2. Bedienelemente LC-Display: Hier wird die aktuelle Konfiguration, der Batteriestatus und ❶ das Messergebnis angezeigt. ❷ HOLD: Hält die Messung mit dem aktuellen Wert bis zur nächsten Betätigung an. ❸ Drehwahlschalter Zum Wechseln zwischen der einzelnen Messfunk- tionen. Multifunktionsbuchse ❹ Verwenden Sie diese Buchse für Dioden-, Spannungs-, Temperatur-, Widerstands- und Frequenzmessungen. -
Seite 6: Display Einblendungen
Display Einblendungen Hold Haltefunktion EIN Erscheint bei schwacher Batterie 2 / 20 / 200 /2000 Einstellung der jeweiligen Messbereiche Messung im 600 V -/~ Bereich 3. Inbetriebnahme 3.1. Batterie einsetzen • Bevor Sie mit den Messungen beginnen können, müssen Sie zunächst eine Batterie einlegen. Sie benötigen eine 9V- Blockbatterie (6LR61) •... -
Seite 7: Gleich-/ Wechselstrommessung
• Verbinden Sie die Messkabel parallel mit dem Messkreis. • Bei Gleichspannungsmessungen sollte das rote Messkabel mit der positiven Seite des Messkreises verbunden werden, das schwarze Kabel mit der negativen Seite. Beginnt der angezeigte Wert mit einem Minus-Zeichen, handelt es sich entweder um eine negative Spannung oder die Ansatzpunkte der Messleitungen wurden ver- tauscht. -
Seite 8: Widerstandsmessung
3.6. Widerstandsmessung Messen Sie keine unter Spannung stehenden Widerstände! Achten Sie darauf, dass alle Bau- elemente in der Schaltung entladen sind. • Um einen Widerstand zu messen, drehen Sie den Drehwahlschalter ❸ in den Ω -Bereich D. • Wählen Sie den korrekten Messbereich. Wenn Ihnen der Widerstand unbekannt ist, fangen Sie erst mit dem größten Messbereich an und schalten Sie ihn dann bei Bedarf herunter. -
Seite 9: Diodentest
Hinweis: "1" ist ein Hinweis darauf, dass der Messkreis unterbrochen oder dass der Widerstand ≥200 MΩ ist. Achten Sie darauf, dass die Messspitzen sauber sind, um eine Verfälschung der Messwerte zu vermeiden. 3.8. Diodentest Messen Sie keine unter Spannung stehenden Dioden! Achten Sie darauf, dass alle Bauelemente in der Schaltung entladen sind. -
Seite 10: Problembehandlung
5. Problembehandlung Problem Mögliche Ursache Lösung Keine Funktion Batterie leer Batterie erneuern Messwert schlecht abzulesen Batterie schwach Batterie erneuern Keine Messwertänderung Hold-Funktion aktiv Drücken Sie die Funktionstaste HOLD ❷ um die Hold-Funktion zu deaktivieren. Batterie schwach Batterie erneuern Es werden falsche Werte angezeigt 6. -
Seite 11: Wechselspannung (Ac)
Wechselspannung (AC) Messbereich Auflösung Genauigkeit 200 mV 0,1 mV ± (1,2 % + 3 Digits) 1 mV 20 V 10 mV ± (0,8 % + 3 Digits) 200 V 100 mV 600 V ± (1,2 % + 3 Digits) • Eingangswiderstand: 10 MΩ... -
Seite 12: Allgemein
• Automatische Abschaltung für einen geringen Energieverbrauch • Geeicht bis 2000 m • Maße (LxBxH): 188x93x50 mm • Gewicht: 380 g • Betriebstemperatur: 0...40 °C • Lagertemperatur: 0...60 °C 7. Lieferumfang • Digitalmultimeter MY70 • Messleitungen • Mulltifunktionsadapter • Anleitung... -
Seite 13: Sicherungswechsel
