• Rat af typen "II"
Se figur 3, 4.
3.3. MONTERING AF FØRERSÆDE
Se figur 5.
3.4. MONTERING AF OPSAMLINGSPOSEN
Se figur 8.
4. BETJENINGSORGANER
• Nøgleafbryder (fig. 6.A)
1. Ikke indsat nøgle. Forsyningskredsløbet er inaktiveret og
maskinen slukker. Ingen funktion kan aktiveres.
2. Helt indsat nøgle. Maskinen er klar til tænding.
VIGTIGT Fjern nøglen hver gang maskinen efterlades ubrugt
eller uovervåget.
• Koblingspedal (fig. 6.F)
1. Fremgear
- 2. Parkering
3. Bakgear
VIGTIGT Trækket inaktiveres, når operatøren forlader sædet.
• Håndtag til transmissionens indkobling / frakobling
1. Transmission tilkoblet: flyt grebet (fig. 6.H) i vandret
position (A).
2. Frakoblet transmission: flyt grebet (fig. 6.H) nedad (B).
VIGTIGT Indkoblings-/frakoblingsgrebet må aldrig stå i den
midterste position. Dette forhold overopheder og beskadiger
transmissionen.
• Håndtag til justering af klippehøjde
Rotorhuset hæves og sænkes ved hjælp af denne stang (fig.
6.G) som kan placeres i 6 forskellige klippehøjder mellem
3 og 8 cm.
• Nødstopknap
Nødstopsknappen (Fig. 6.B) giver mulighed for straks at
standse maskinen i en nødsituation.
Trykknappen har to positioner:
Aktiveret
VIGTIGT Maskinen kan ikke sættes i gang med nødstopknap-
pen aktiveret.
• Stikkontakt til ekstra USB-udstyr (Fig. 6.I)
• Akustiske signalanordninger
1. Dobbelt akustisk signal: opsamlingsposen mangler.
2. Kontinuerligt akustisk signal: opsamlingsposen er fuld:
3. Enkelt akustisk signal: manglende samtykke til omvendt
skæring. Se ikonet fig. 7.C.
4. Gentaget og intermitterende signal: fravær af siddende
operatør med nøglen indsat.
5. Tredobbelt lydsignal: manglende samtykke til aktivering
af klippeanordningerne.

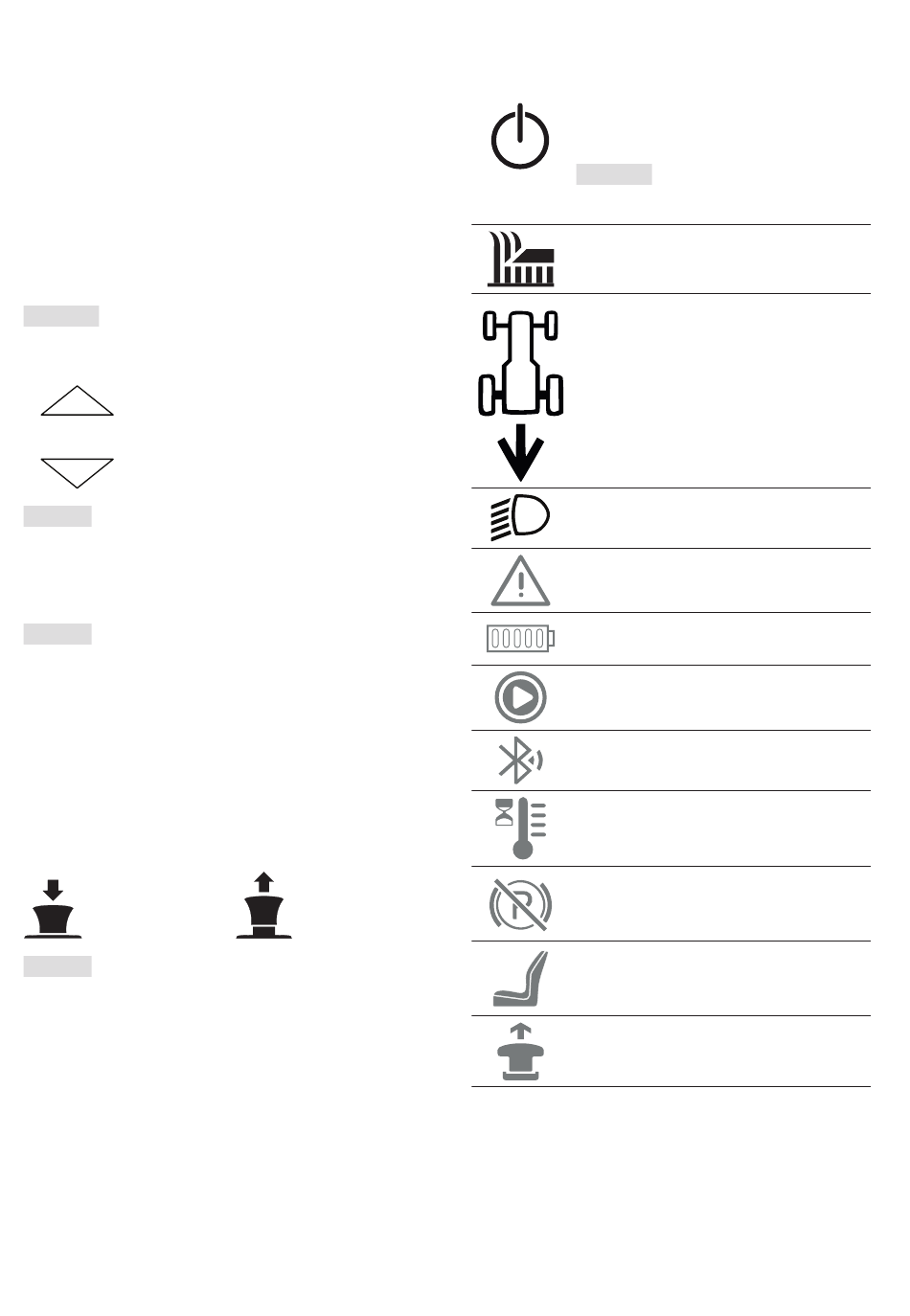

• Tastatur type "I" (Fig. 6.C)
Inaktiveret
DA - 4
Tastatur til tænding af maskinen
Med nøglen sat helt i (fig. 6.A), tænder
denne knap (fig. 7.A) maskinen og aktiverer
alle funktionerne. Aktiveringen angives
med et "bip".
VIGTIGT Hvis alle sikkerhedsbetingelser
er opfyldt, lyser ikonet "READY" (fig. 7.K), og
maskinen er klar til brug.
K n a p t i l t i l ko b l i n g / f r a ko b l i n g a f
klippeanordninger
Knap til samtykke til omvendt skæring
Ved at holde knappen fig. 7.C gives der
samtykke til omvendt skæring.
Tændingsknap til lygte
Ikon Pas på
Batteriets lysdiode
Ikon "Ready"
Ikonet fig. 7.K lyser, når maskinen er tændt
og klar til brug.
Ikon "Bluetooth"
Ikonet for overtemperatur på kontrolenheder
og/eller motor
Ikon for håndtag til transmissionens
indkobling / frakobling
Ikon for operatør om bord
Ikon for nødstopsknap
