3.2. MONTAŻ KIEROWNICY
• Kierownica typu „I"
Patrz rysunek 3, 4.
• Kierownica typu „II"
Patrz rysunek 3, 4.
3.3. MONTAŻ FOTELA KIEROWCY
Patrz rysunek 5.
3.4. MONTAŻ POJEMNIKA NA TRAWĘ
Patrz rysunek 8.
4. ELEMENTY STERUJĄCE
• Stacyjka z kluczykiem (Rys. 6.A)
1. Kluczyk wyjęty. Obwód zasilania jest odłączony i maszyna
wyłącza się. nie można aktywować żadnej funkcji.
2. Kluczyk włożony do oporu. Maszyna jest gotowa do urucho-
mienia.
WAŻNE Wyjąć kluczyk przed każdym pozostawieniem maszyny
bez nadzoru.
• Pedał napędu (Rys. 6.F)
1. Jazda do przodu
- 2. Postój
3. Jazda do tyłu
WAŻNE Napęd wyłącza się, kiedy operator schodzi z fotela.
• Dźwignia włączenia / wyłączenia napędu
1. Napęd włączony: przesunąć dźwignię (rys. 6.H) do pozycji
poziomej (A).
2. Napęd wyłączony: przesunąć dźwignię (rys. 6.H) do dołu (B).
WAŻNE Dźwignia włączania/wyłączania nie powinna nigdy znaj-
dować się w pozycji pośredniej. Takie ustawienie powoduje nadmierne
nagrzanie i uszkodzenie napędu.
• Dźwignia regulacji wysokości koszenia
Za pomocą tej dźwigni (rys. 6.G) podnosi się i opuszcza agregat
tnący, który może być ustawiony na 6 różnych wysokościach
koszenia pomiędzy 3 i 8 cm.
• Przycisk awaryjny
Przycisk awaryjny (Fig. 6.B) umożliwia natychmiastowe zatrzymanie
maszyny w nagłym przypadku.
Przycisk ma dwie pozycje:
Aktywny
WAŻNE Jeśli przycisk awaryjny jest aktywny, nie można urucho-
mić maszyny.
• Gniazdo pomocnicze do akcesoriów USB (Rys. 6.I)
• Urządzenia do sygnalizacji dźwiękowej
1. Podwójna sygnalizacja dźwiękowa: brak pojemnika na trawę.
2. Sygnalizacja dźwiękowa ciągła: pojemnik na trawę pełny:
3. Sygnał dźwiękowy pojedynczy: brak zgody na koszenie na
biegu wstecznym. Patrz ikona na rys. 7.C.
4. Przerywany powtarzający się sygnał: brak operatora na fotelu
przy włączonym kluczyku.
5. Potrójny sygnał dźwiękowy: brak zgody na włączenie urzą-
• Klawiatura typu „I" (Rys. 6.C)
Nieaktywny
PL - 4
dzenia tnącego.
Przycisk uruchamiania maszyny
Przy kluczyku włożonym do oporu (rys. 6.A), ten
przycisk (rys. 7.A) włącza maszynę i aktywuje
wszystkie funkcje. Aktywacja jest sygnalizowana
przez sygnał dźwiękowy.
WAŻNE Jeśli wszystkie warunki bezpieczeń-
stwa zostaną spełnione, podświetla się ikona
„READY" (Rys. 7.K) i maszyna jest gotowa do
użycia.
Przycisk włączania i wyłączania urządzeń
tnących
Przycisk umożliwiający koszenie na biegu
wstecznym
Przytrzymywanie przycisku rys. 7.C daje zgodę
na koszenie na biegu wstecznym.
Przycisk włączania reflektora

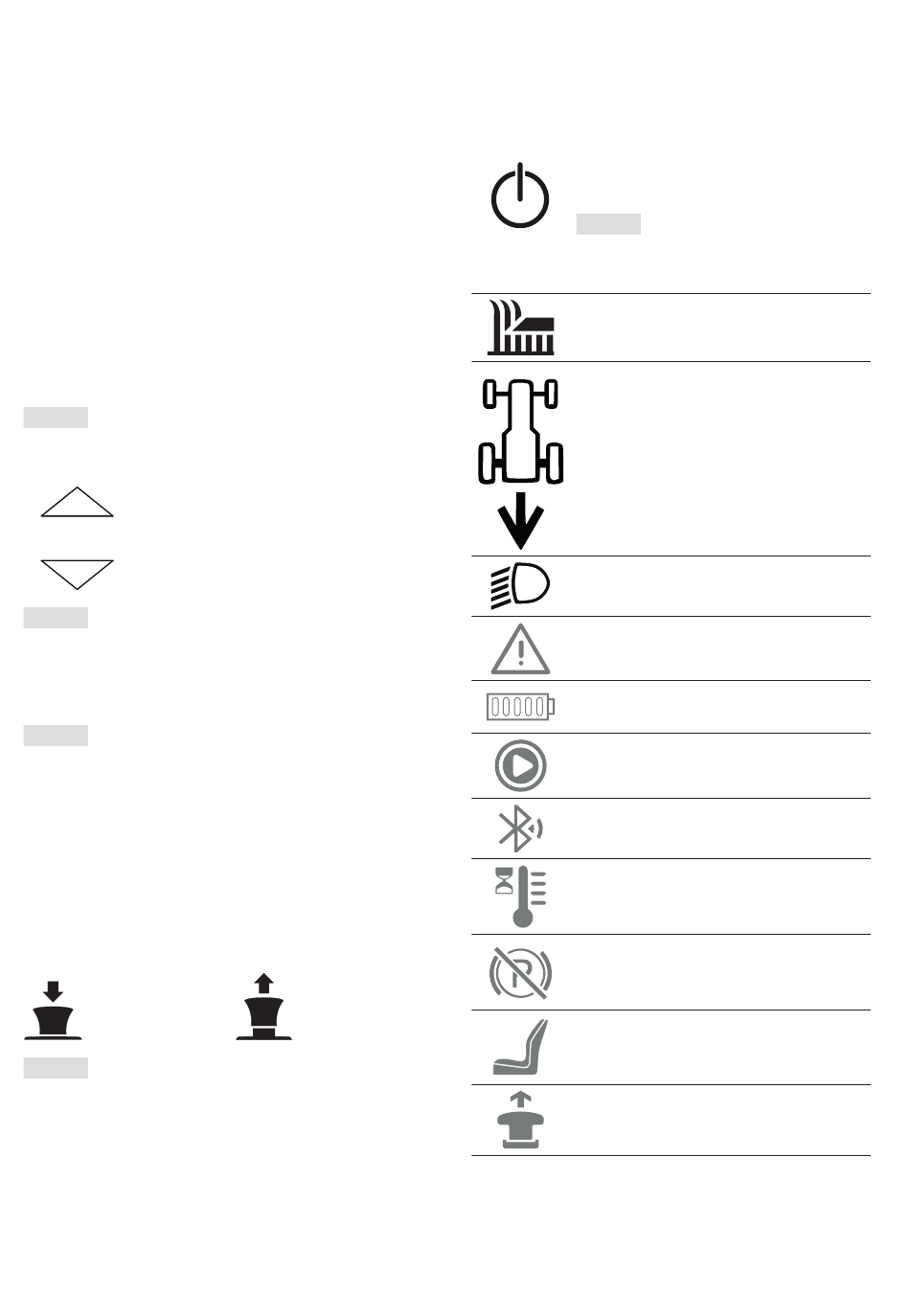

Ikona Uwaga
Led akumulatora
Ikona „Ready"
Ikona, rys. 7.K, podświetla się, kiedy maszyna
jest włączona i gotowa do użycia.
Ikona „Bluetooth"
Ikona przegrzania sterowników lub silnika
Ikona dźwigni włączenia/wyłączenia napędu
Ikona obecności operatora na maszynie
Ikona przycisku awaryjnego
