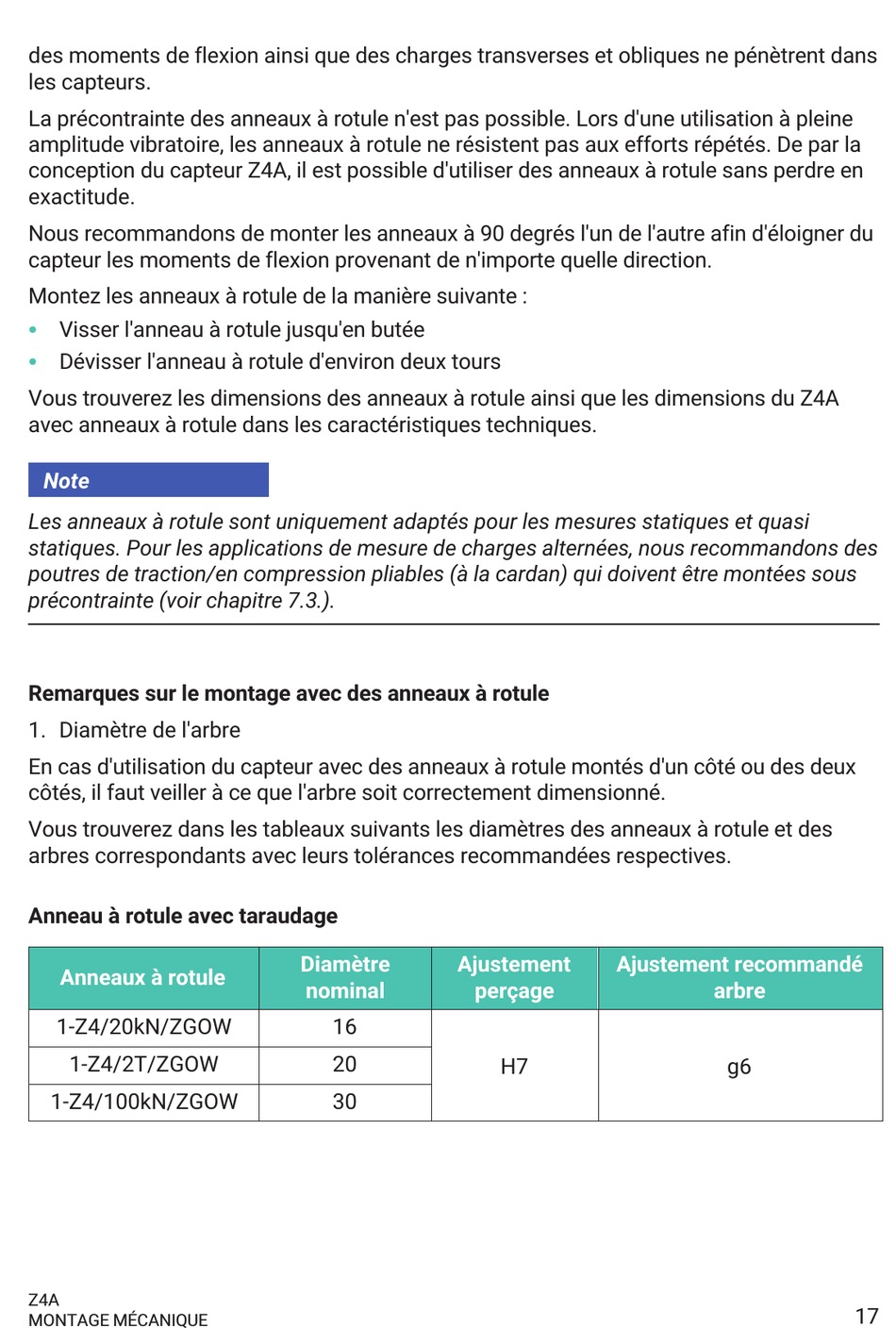

des moments de flexion ainsi que des charges transverses et obliques ne pénètrent dans
les capteurs.
La précontrainte des anneaux à rotule n'est pas possible. Lors d'une utilisation à pleine
amplitude vibratoire, les anneaux à rotule ne résistent pas aux efforts répétés. De par la
conception du capteur Z4A, il est possible d'utiliser des anneaux à rotule sans perdre en
exactitude.
Nous recommandons de monter les anneaux à 90 degrés l'un de l'autre afin d'éloigner du
capteur les moments de flexion provenant de n'importe quelle direction.
Montez les anneaux à rotule de la manière suivante :
S
Visser l'anneau à rotule jusqu'en butée
S
Dévisser l'anneau à rotule d'environ deux tours
Vous trouverez les dimensions des anneaux à rotule ainsi que les dimensions du Z4A
avec anneaux à rotule dans les caractéristiques techniques.
Note
Les anneaux à rotule sont uniquement adaptés pour les mesures statiques et quasi
statiques. Pour les applications de mesure de charges alternées, nous recommandons des
poutres de traction/en compression pliables (à la cardan) qui doivent être montées sous
précontrainte (voir chapitre 7.3.).
Remarques sur le montage avec des anneaux à rotule
1. Diamètre de l'arbre
En cas d'utilisation du capteur avec des anneaux à rotule montés d'un côté ou des deux
côtés, il faut veiller à ce que l'arbre soit correctement dimensionné.
Vous trouverez dans les tableaux suivants les diamètres des anneaux à rotule et des
arbres correspondants avec leurs tolérances recommandées respectives.
Anneau à rotule avec taraudage
Anneaux à rotule
1-Z4/20kN/ZGOW
1-Z4/2T/ZGOW
1-Z4/100kN/ZGOW
Z4A
MONTAGE MÉCANIQUE
Diamètre
Ajustement
nominal
16
20
30
Ajustement recommandé
perçage
H7
arbre
g6
17
