8 RACCORDEMENT ÉLECTRIQUE
Pour le traitement des signaux de mesure, il est possible d'utiliser des amplificateurs
conçus pour des systèmes de mesure à jauges d'extensométrie. Vous pouvez aussi bien
raccorder des amplificateurs à fréquence porteuse que des amplificateurs à courant
continu.
Les capteurs de force Z4A sont livrée en technique 6 fils et disposent d'un câble raccordé
de façon fixe.
8.1

Raccordement en technique six fils

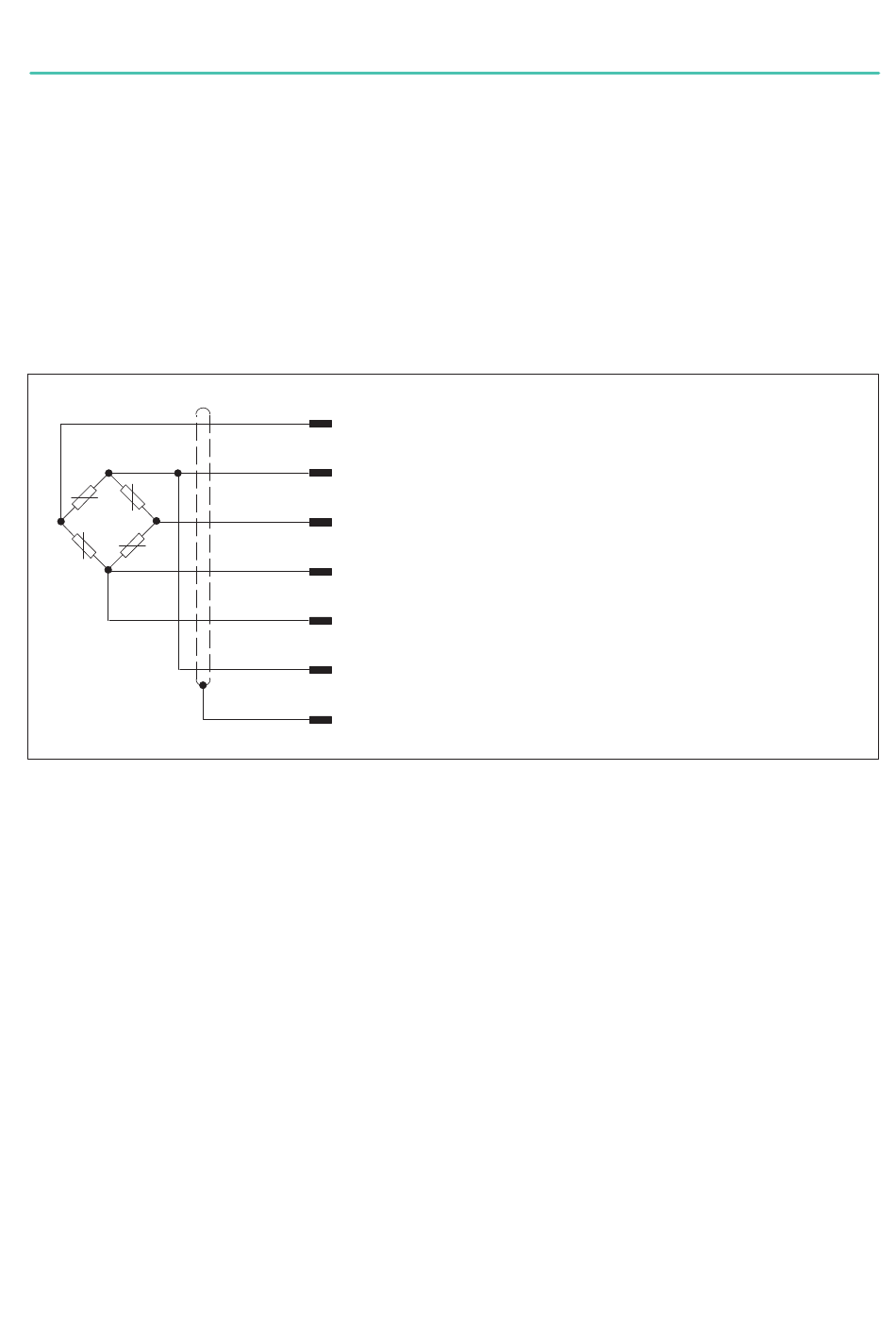

Fig. 8.1 Code de raccordement du Z4A
Avec ce code de câblage, la tension de sortie de l'amplificateur de mesure est positive
lorsque le capteur est sollicité en traction. Le blindage du câble est raccordé au boîtier du
capteur. Cela crée une cage de Faraday qui entoure le capteur, le câble et, s'il est bien
raccordé, le connecteur pour l'amplificateur de mesure, ce qui garantit une sécurité de
fonctionnement optimale, même dans des environnements CEM critiques.
Utiliser uniquement des connecteurs conformes aux directives CEM. Le blindage doit
alors être posé en nappe. Pour les autres techniques de raccordement, il faut prévoir un
blindage conforme CEM dans la zone des fils torsadés, celui-ci devant également être
posé en nappe (voir aussi les informations Greenline de HBM).
Z4A
RACCORDEMENT ÉLECTRIQUE
bc (blanc) Signal de mesure (+) U
nr (noir) Tension d'alimentation du pont (-) U
rg (rouge) Signal de mesure (-) U
bl (bleu) Tension d'alimentation du pont (+) U
ve (vert) Fil de contre-réaction (+)
gr (gris) Fil de contre-réaction (-)
ja (jaune) Blindage du câble, relié au boîtier
A
B
A
B
