8021547/1DCM/2022-05-13 | SICK
Irrtümer und Änderungen vorbehalten

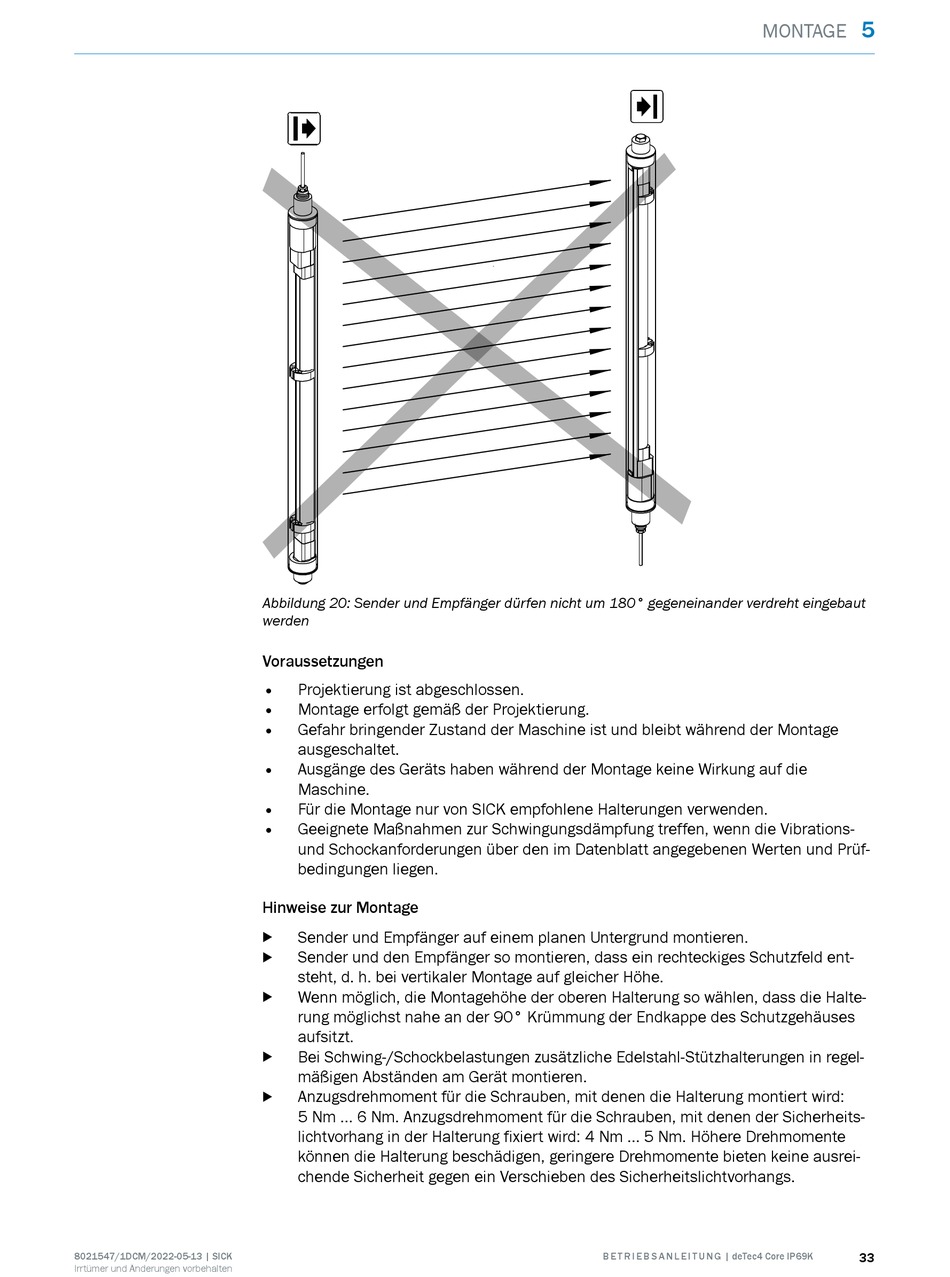

Abbildung 20: Sender und Empfänger dürfen nicht um 180° gegeneinander verdreht eingebaut
werden
Voraussetzungen
Projektierung ist abgeschlossen.
Montage erfolgt gemäß der Projektierung.
Gefahr bringender Zustand der Maschine ist und bleibt während der Montage
ausgeschaltet.
Ausgänge des Geräts haben während der Montage keine Wirkung auf die
Maschine.
Für die Montage nur von SICK empfohlene Halterungen verwenden.
Geeignete Maßnahmen zur Schwingungsdämpfung treffen, wenn die Vibrations-
und Schockanforderungen über den im Datenblatt angegebenen Werten und Prüf‐
bedingungen liegen.
Hinweise zur Montage
Sender und Empfänger auf einem planen Untergrund montieren.
b
Sender und den Empfänger so montieren, dass ein rechteckiges Schutzfeld ent‐
b
steht, d. h. bei vertikaler Montage auf gleicher Höhe.
Wenn möglich, die Montagehöhe der oberen Halterung so wählen, dass die Halte‐
b
rung möglichst nahe an der 90° Krümmung der Endkappe des Schutzgehäuses
aufsitzt.
Bei Schwing-/Schockbelastungen zusätzliche Edelstahl-Stützhalterungen in regel‐
b
mäßigen Abständen am Gerät montieren.
Anzugsdrehmoment für die Schrauben, mit denen die Halterung montiert wird:
b
5 Nm ... 6 Nm. Anzugsdrehmoment für die Schrauben, mit denen der Sicherheits‐
lichtvorhang in der Halterung fixiert wird: 4 Nm ... 5 Nm. Höhere Drehmomente
können die Halterung beschädigen, geringere Drehmomente bieten keine ausrei‐
chende Sicherheit gegen ein Verschieben des Sicherheitslichtvorhangs.
MONTAGE
B E T R I E B S A N L E I T U N G | deTec4 Core IP69K
5
33
