Superleises A Bgassystem - Whisper Power M-GV 4 Installationshandbuch

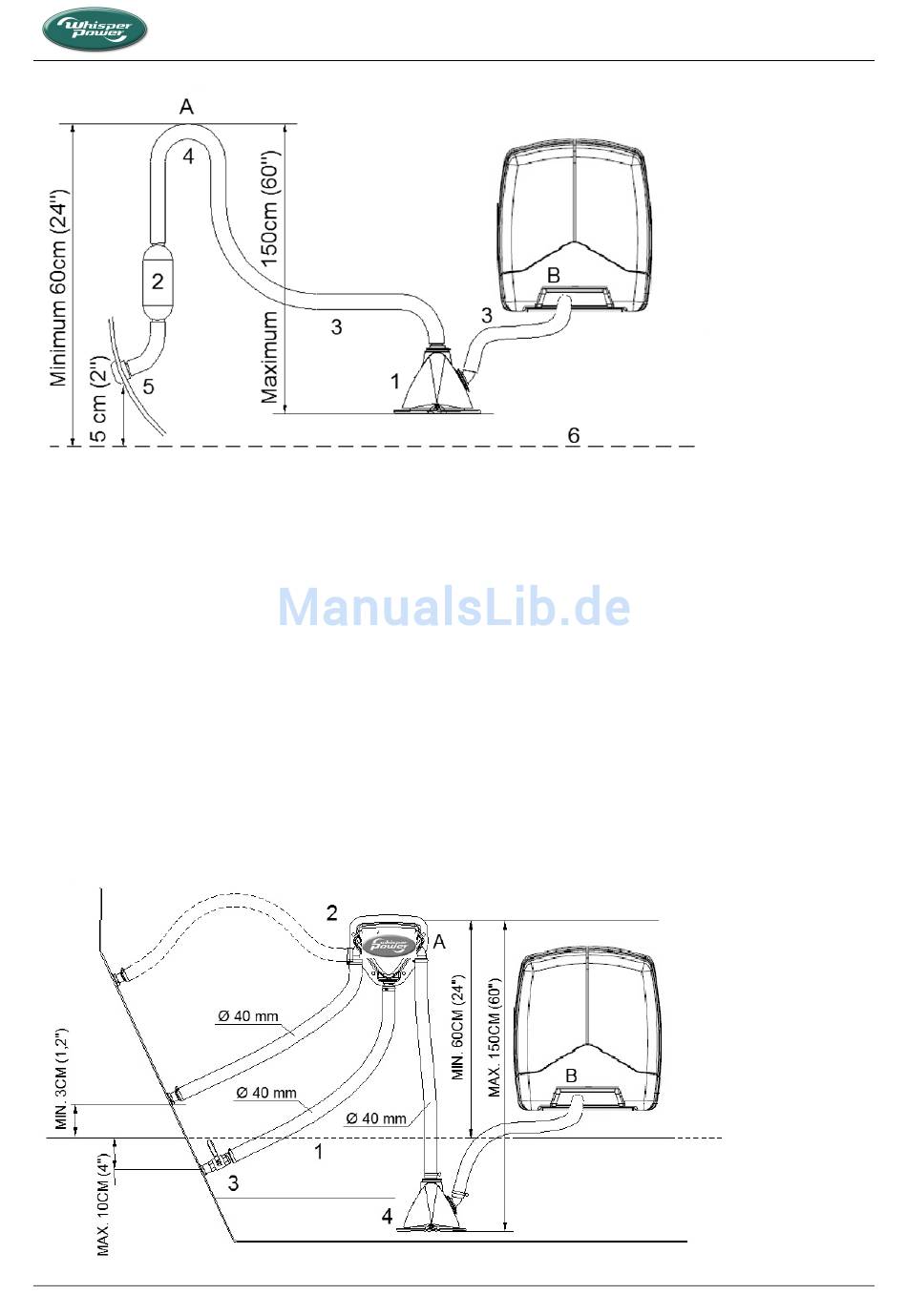

Abbildung 9 : S tandard A bgassystem
2.9.2 Superleises A bgassystem
Abbildung 8: Um den Geräuschpegel des Generatorsystems auf
ein Minimum zu reduzieren,
Abgas/Wasserabscheider
Abgas/Wasserabscheider sorgt dafür, das Wasser und Abgase
getrennt voneinander durch verschiedene Borddurchlässe
abgeführt werden (Abbildung 10) und gleichzeitig die Funktion
des Schwanenhals übernimmt um die Überflutung des Motors
durch Wasser zu verhindern. Der Abgas/Wasserabscheider
sollte mehr als 60 Zentimeter oberhalb der Wasserlinie
montiert s ein.
Abbildung 10: Abgassystem mit DELTA-­‐Wassersammler und
Abgas-­‐/Wasserabscheider
DE / M -­‐GV4 P iccolo f ür M arineanwendungen / M ai 2 015
kann optional
installiert werden.
1 W assersammler
2 S challdämpfer
3 A bgasschlauch Ø 4 0 m m;
Wenn d er A uspuffauslass d urch d en R umpf w eit v om G enerator
entfernt e ingebaut w erden m uss, m uss a uf j eden F all e in
ein
Abgas-­‐/Wasserabscheider i nstalliert w erden ( Gesamtlänge d er
Der
Auspuffleitung v om G enverter z ur S pitze d es S chwanenhalses
(Wasserabscheider) b eträgt m ehr a ls 2 ,5 m . A bbildung 1 1) D as
Seewasser d es A bscheiders m uss d ann ü ber e inen m öglichst
kurzen W eg z u d em R umpf-­‐Auslass g eleitet w erden.
4 S chwanenhals
5 B orddurchlas f ür A bgase Ø 4 0 m m;
6 W asserlinie
Installation
11
