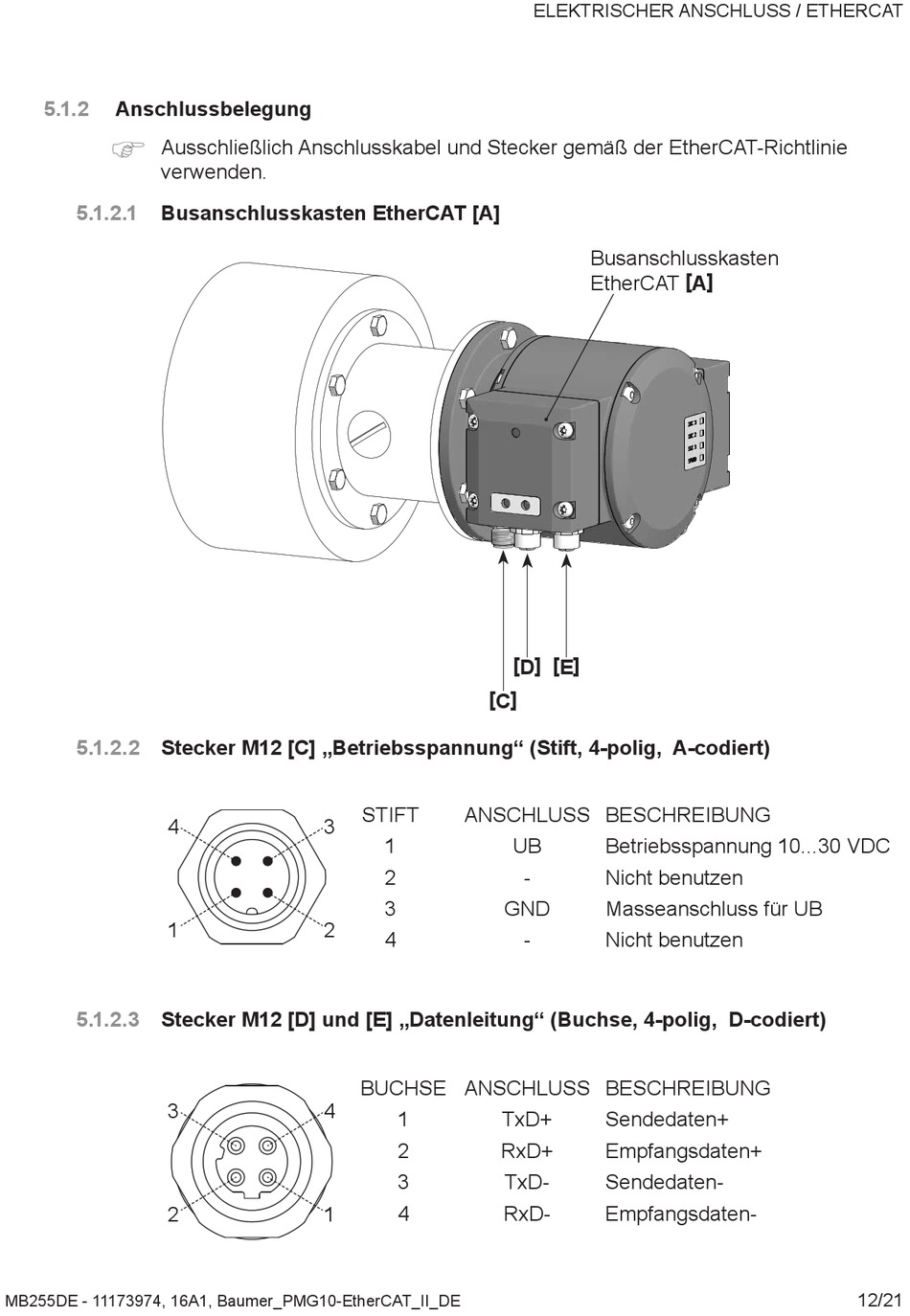

5.1.2

Anschlussbelegung

)
Ausschließlich Anschlusskabel und Stecker gemäß der EtherCAT-Richtlinie
verwenden�
5.1.2.1 Busanschlusskasten EtherCAT [A]
5.1.2.2 Stecker M12 [C] „Betriebsspannung" (Stift, 4-polig, A-codiert)
4
1
5.1.2.3 Stecker M12 [D] und [E] „Datenleitung" (Buchse, 4-polig, D-codiert)
3
2
MB255DE - 11173974, 16A1, Baumer_PMG10-EtherCAT_II_DE
[ C ]
STIFT AnSCHLuSS BESCHREIBunG
3
1
2
3
2
4
BuCHSE AnSCHLuSS BESCHREIBunG
4
1
2
3
4
1
ELEKTRISCHER AnSCHLuSS / ETHERCAT
Busanschlusskasten
EtherCAT [ A ]
[ D ] [ E ]
uB Betriebsspannung 10���30 VDC
- nicht benutzen
GnD Masseanschluss für uB
- nicht benutzen
TxD+ Sendedaten+
RxD+ Empfangsdaten+
TxD- Sendedaten-
RxD- Empfangsdaten-
12/21
