MOnTAGE

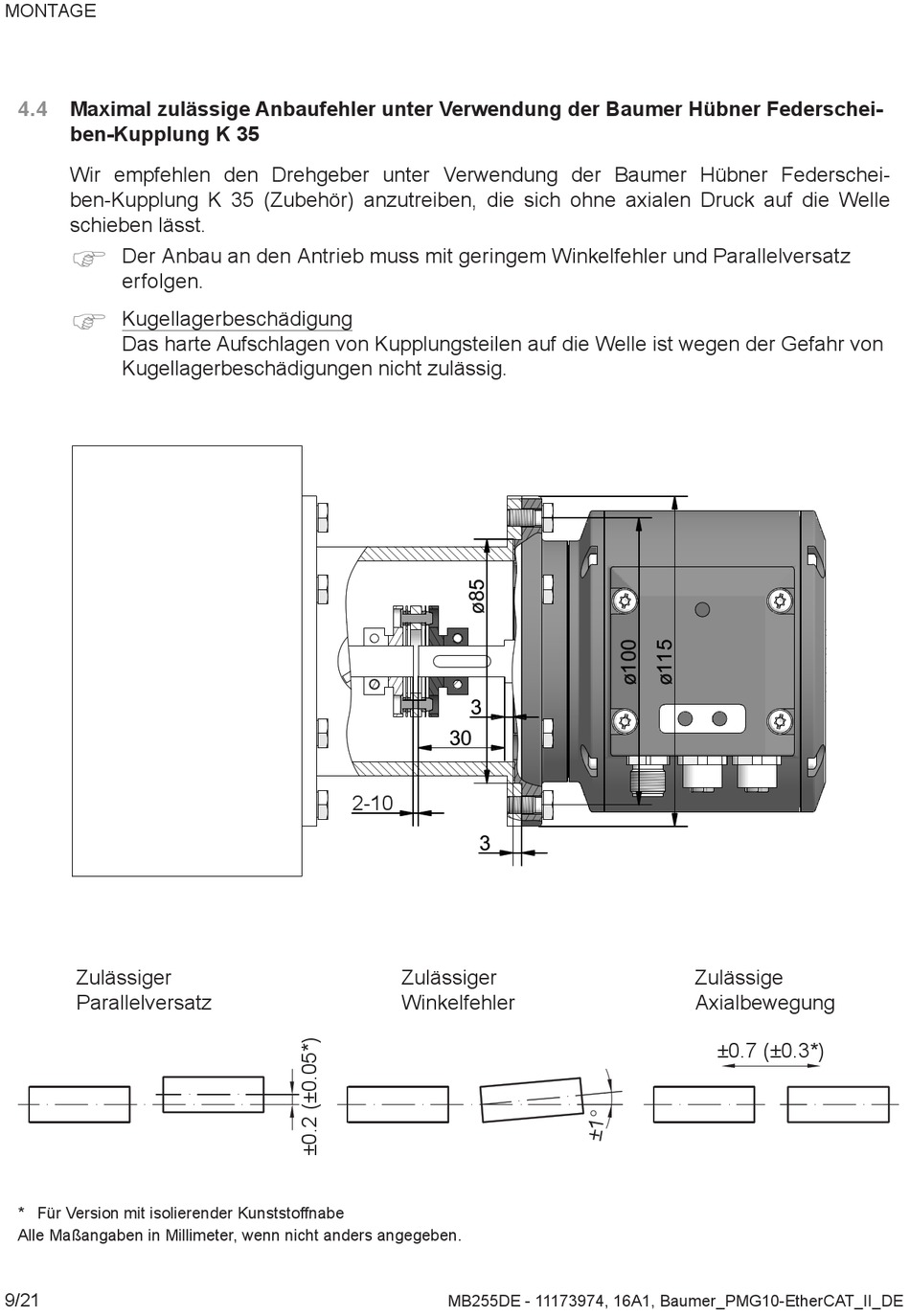

4.4 Maximal zulässige Anbaufehler unter Verwendung der Baumer Hübner Federschei-
ben-Kupplung K 35
Wir empfehlen den Drehgeber unter Verwendung der Baumer Hübner Federschei-
ben-Kupplung K 35 (Zubehör) anzutreiben, die sich ohne axialen Druck auf die Welle
schieben lässt�
)
Der Anbau an den Antrieb muss mit geringem Winkelfehler und Parallelversatz
erfolgen�
)
Kugellagerbeschädigung
Das harte Aufschlagen von Kupplungsteilen auf die Welle ist wegen der Gefahr von
Kugellagerbeschädigungen nicht zulässig�
Zulässiger
Parallelversatz
* Für Version mit isolierender Kunststoffnabe
Alle Maßangaben in Millimeter, wenn nicht anders angegeben�
9/21
2-10
Zulässiger
Winkelfehler
MB255DE - 11173974, 16A1, Baumer_PMG10-EtherCAT_II_DE
Zulässige
Axialbewegung
±0�7 (±0�3*)
