• Alle Adern sind fest zu verdrahten.
• Stellen Sie sicher, dass alle Kabel die Kältemittelleitungen, den Kompressor oder andere bewegliche Teile nicht
berühren.
• Der Verbindungsdraht zwischen dem Innen- und Außengerät muss durch die mitgelieferte Kabelbefestigung eingeklemmt
werden.
• Das Anschlusskabel muss zumindest dem H07RN-F entsprechen.
• Stellen Sie sicher, dass kein externer Druck auf die Anschlussklemmen und Drähte ausgeübt wird.
• Stellen Sie sicher, dass alle Abdeckungen festsitzen, um Zwischenräume zu vermeiden.
• Verwenden Sie runde Crimpanschlüsse, um Kabel an den Anschlussblock anzuschließen. Schließen Sie die Kabel an
die entsprechenden Markierungen des Anschlussblocks an. (Siehe Schaltbild, angeheftet am Gerät).
• Verwenden Sie den korrekten Schraubendreher, um die Blockschrauben festzudrehen. Ungeeignete Schraubendreher
können den Schraubenkopf beschädigen.
• Überdrehen kann die Klemmschrauben beschädigen.
• Schließen Sie nicht Drähte von unterschiedlichen Instrumenten an den gleichen Anschluss an.
• Verkabelung in geregelter Anordnung halten. Die Verkabelung sollte keine anderen Teile und nicht die Abdeckung des
Anschlusskastens blockieren.
Schließen Sie die Kabel von gleichen
Messteilen an beide Seiten an.
Betriebsgrenzen:
Wärmeträger : Wasser
Wassertemperatur : 4° ~ 10°C (Kühlen), 35°C ~ 70°C (Heizen)
Maximaler Wasserdruck : 16 bar
Lufttemperatur: (wie unten)
Kühlgerät
Temperatur
Ts °C/°F
Min. Raumtemperatur
19,0 / 66,2
Max. Raumtemperatur
32,0 / 89,6

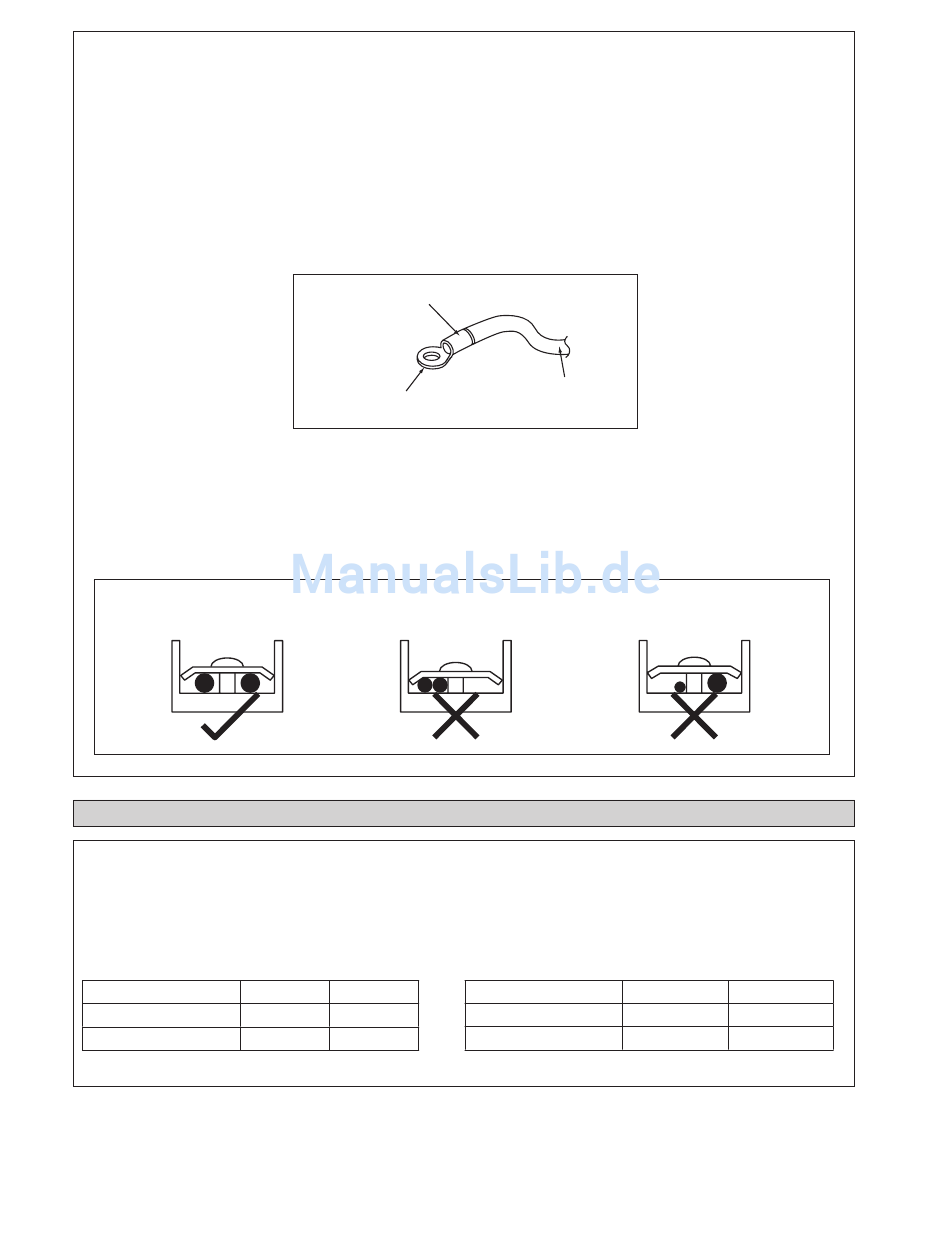

Dämm-Manschette befestigen
Runder Crimp-Anschluss
Schließen Sie die Kabel von gleichen
Messteilen nicht an einer Stelle an.
BETRIEBSBEREICH
Wärmepumpeneinheiten
Th °C/°F
Temperatur
Min. Raumtemperatur
14,0 / 57,2
Max. Raumtemperatur
23,0 / 73,4
Ts: Trockenkugeltemperatur.
2-8
Elektrokabel
Nicht Kabel unterschiedlicher
Messteile anschließen.
Ts °C/°F
15,0 / 59,0
27,0 / 80,6
Th: Feuchtkugeltemperatur.
Th °C/°F
-
-
