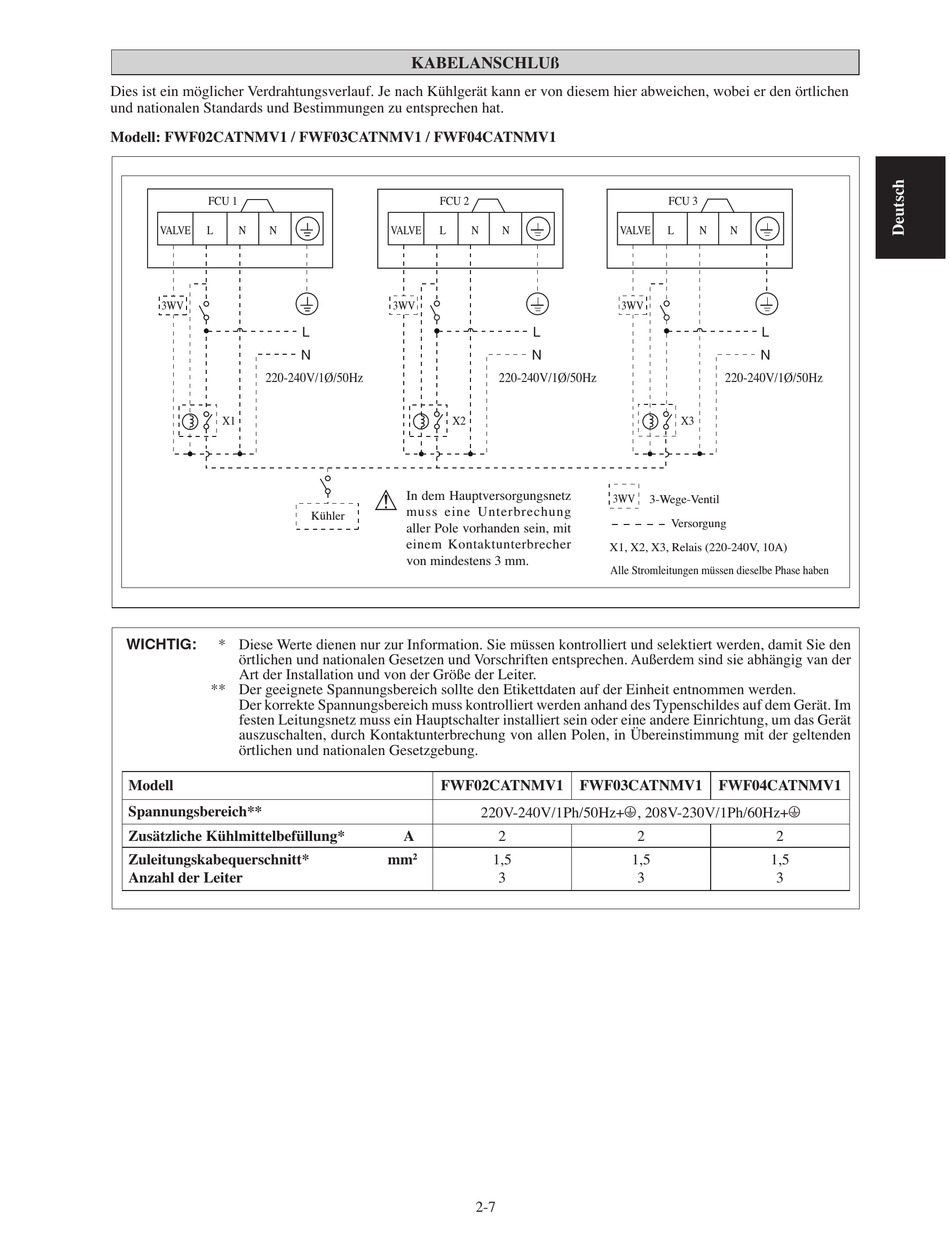

Dies ist ein möglicher Verdrahtungsverlauf. Je nach Kühlgerät kann er von diesem hier abweichen, wobei er den örtlichen
und nationalen Standards und Bestimmungen zu entsprechen hat.
Modell: FWF02CATNMV1 / FWF03CATNMV1 / FWF04CATNMV1
FCU 1
VALVE
L
N
N
3WV
220-240V/1Ø/50Hz
X1
* Diese Werte dienen nur zur Information. Sie müssen kontrolliert und selektiert werden, damit Sie den
WICHTIG:
örtlichen und nationalen Gesetzen und Vorschriften entsprechen. Außerdem sind sie abhängig van der
Art der Installation und von der Größe der Leiter.
** Der geeignete Spannungsbereich sollte den Etikettdaten auf der Einheit entnommen werden.
Der korrekte Spannungsbereich muss kontrolliert werden anhand des Typenschildes auf dem Gerät. Im
festen Leitungsnetz muss ein Hauptschalter installiert sein oder eine andere Einrichtung, um das Gerät
auszuschalten, durch Kontaktunterbrechung von allen Polen, in Übereinstimmung mit der geltenden
örtlichen und nationalen Gesetzgebung.
Modell
Spannungsbereich**
Zusätzliche Kühlmittelbefüllung*
Zuleitungskabequerschnitt*
Anzahl der Leiter
KABELANSCHLUß
FCU 2
VALVE
L
N
3WV
L
N
X2
In dem Hauptversorgungsnetz
!
muss eine Unterbrechung
Kühler
aller Pole vorhanden sein, mit
einem Kontaktunterbrecher
von mindestens 3 mm.
FWF02CATNMV1
A
mm
2
2-7
N
VALVE
3WV
L
N
220-240V/1Ø/50Hz
3WV
3-Wege-Ventil
X1, X2, X3, Relais (220-240V, 10A)
Alle Stromleitungen müssen dieselbe Phase haben
FWF03CATNMV1
220V-240V/1Ph/50Hz+!, 208V-230V/1Ph/60Hz+!
2
2
1,5
1,5
3
3
FCU 3
L
N
N
L
N
220-240V/1Ø/50Hz
X3
Versorgung
FWF04CATNMV1
2
1,5
3
