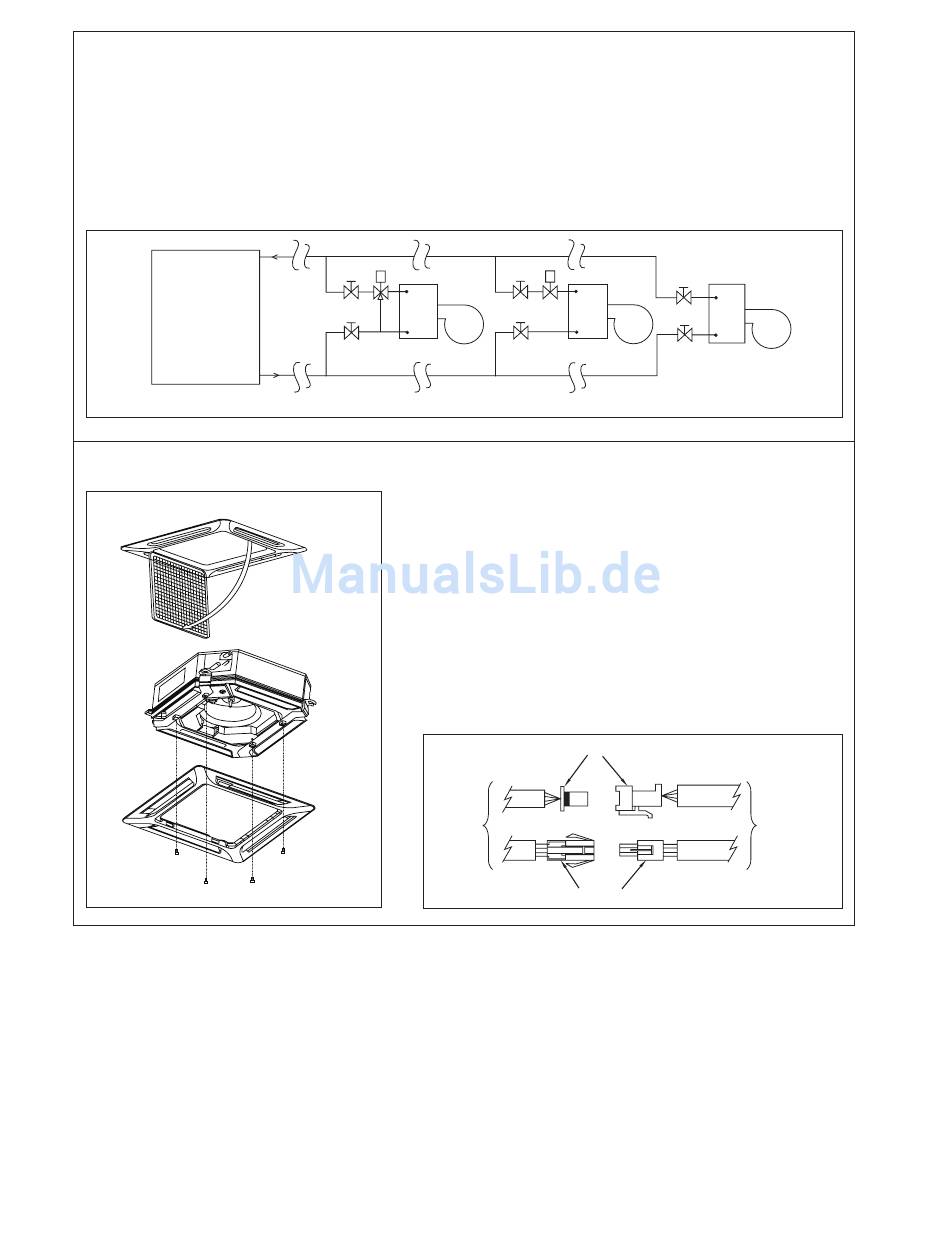

Wasserleitungsanschluss
• Das Innengerät ist mit einem Wasserauslaß- und Wassereinlaufstutzen ausgestattet. Ein Luftloch wird mit dem Anschluss
für die Spülluft angepasst.
• Ein 3-Wege wird benötigt, um das gekühlte Wasser ab- oder umzuleiten.
• Bei der Montage am Einsatzort werden ein schwarzes Stahlrohr, ein geschlossenzelliges Polyurethanrohr und ein
Kupferrohr empfohlen. Alle Rohrleitungstypen und Anschlüsse müssen mit geschlossenzelligem Polyurethan isoliert
sein, um Kondensation zu vermeiden.
• Keine verschmutzten oder beschädigten Rohre oder Rohrverbindungsstücke für die Installation verwenden.
• Einige Hauptanschluss- Komponenten werden innerhalb des Systems benötigt, um die Kapazität und Wartung zu
erleichtern, wie etwa bei Absperrhahn, Ausgleichsventil, 2-Wege oder 3-Wege, Filter, Siebkörper etc.
Kühler
Montage Des Paneels
OFFEN
Tor Ventil
3-Weg-Ventil
FCU
Tor Ventil
Gute Steuerung
• Sorgen Sie dafür, daß die Installationsschablone vor der Montage
des Frontpaneels entfernt wird.
• Öffnen Sie die Lufteinlaßjalousie durch Zurückziehen der
Halterungen und nehmen Sie die Jalousie zusammen mit dem
Filter vom Frontpaneel ab.
• Montieren Sie den Frontpaneelrahmen mit vier Schrauben am
Raumgerät und ziehen Sie die Schrauben zur Vorbeugung gegen
Kühlluftaustritt gut fest.
• Schließen das LED-Kabel und das durchhängende Kabel an das
Raumgerät an.
Hinweis: Montieren Sie das Frontpaneel so, dass keine Kühlluft
Vom
Front
Paneel
Schraube
2-6
Tor Ventil
Tor Ventil
2-Weg-Ventil
FCU
Tor Ventil
Tor Ventil
Schlechte Steuerung
austreten und Kondenswasserbildung und Tropfwasser
verursachen kann.
LED-Kabel
Durchhängendes Kabel
FCU
Sehr Schlechte Steuerung
Vom
Steuerkasten
