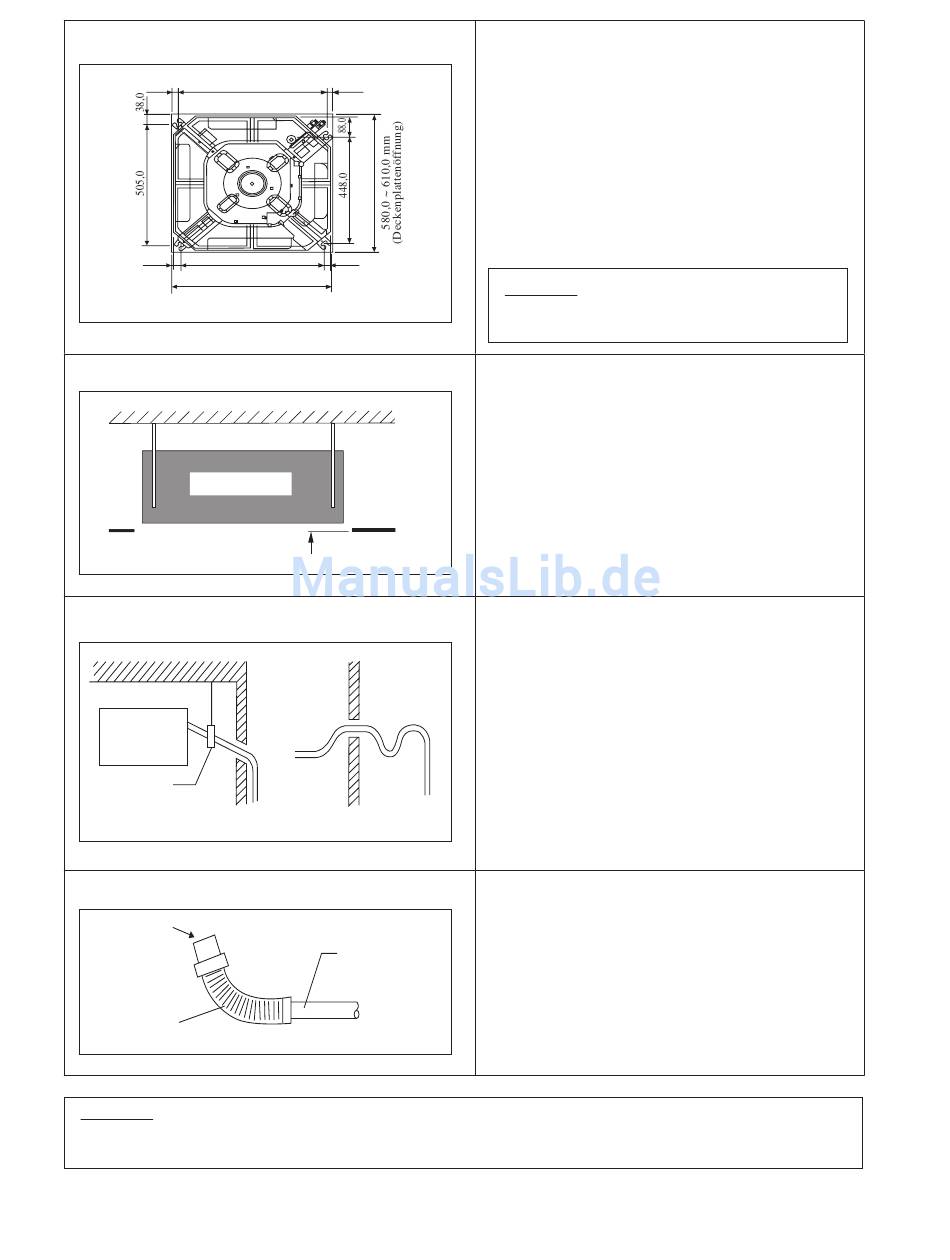

Installation Des Geräts
15.0
538,0
32,0
529,0
580,0 ~ 610,0 mm
(Deckenplattenöffnung)
Abgehängtes Raumgerät
Innen-Gerät
Indoor Unit
Arbeiten An Der Ablasspumpe
Innen-Gerät
Rohrschelle
Richtig
Ablauftest
Speisewasser
Flexibler Ablaufschlauch
HINWEIS
Dieses raumgerät hat eine ablasspumpe für das abpumpen von kondenswasser. Waagerechte installation des geräts beugt
gegen wasseraustritt oden kondenswasserbildung am luftauslass vor.
• Messen und markieren Sie die Position der Abhängstange.
18,0
• Die Installationsschablone ist zwecks Berücksichtigung
• Die Abmessungen der Installationsschablone sind
• Wenn die Deckenverkleidung noch nicht fertiggestellt
19,0
• Achten Sie auf den Abstand der Abhängstangen.
• Das Gerät anheben und mit Hilfe von Mutter und
• Justieren Sie die Höhe des Raumgeräts auf 35,0 mm
• Überprüfen Sie mit einer Wasserwaage, ob das
Ceiling
Deckenplatte
Board
35.0 mm
35,0 mm
• Öffnen Sie das Deckenplatte entlang der Außenkante
• Ablaßrohrleitung muß für störungsfreien Ablauf lotrecht
• Vermeiden Sie zur Vorbeugung gegen WasserrückÁ uß
• Achten Sie darauf, daß der Ablaufanschluß am Raumgerät
• Der Ablaufanschluß hat des Á exiblen Ablaufschlauchs
• Sorgen Sie dafür, daß die Ablaufrohrleitungen (mit
Falsch
• Verbinden Sie das Hauptablaufrohr mit dem Á exiblen
• Füllen Sie Wasser in den Á exiblen Ablaufschlauch
Hauptrohrleitung
• Verbinden Sie nach Durchführung des Ablauftests den
2-4
Bohren Sie das Loch für die Winkelmutter in die Decke
und befestigen Sie die Abhängstange.
von Schwankungen der Temperatur und relativen
Luftfeuchtigkeit verlängert. Bitte tatsächliche
Abmessungen überprüfen.
identisch mit den Abmessungen der Deckenöffnung.
ist, muß die Installationsschablone am Raumgerät
angebracht werden.
HINWEIS
Besprechen Sie die Deckenbohrungen mit den
zuständigen Installateuren.
Unterlegscheibe an der Aufhängestange anbringen.
zwischen Geräteunterseite und Abhängdecke.
Gerät waagerecht installiert ist, und ziehen Sie die
Bolzenmutter an, damit das Gerät keine Störungen
aufweist und nicht vibriert.
der Installationsschablone.
installiert werden.
jegliche Gefälle oder Steigungen beim Installieren der
Ablaufrohrleitung.
beim Anschließen der Ablaufrohrleitung nicht übermäßig
belastet wird.
hat einen Außendurchmesser von 20 mm.
mindestens 8,0 mm Polyäthylen-Schaumstoff) gegen
Außenwärme isoliert werden, um das Abtropfen von
Kondenswasser in den Raum zu unterbinden.
Ablauf.
und überprüfen Sie die Rohrleitungen auf
Undichtigkeiten.
Á exiblen Ablaufschlauch mit dem Ablaufanschluß am
Raumgerät.
