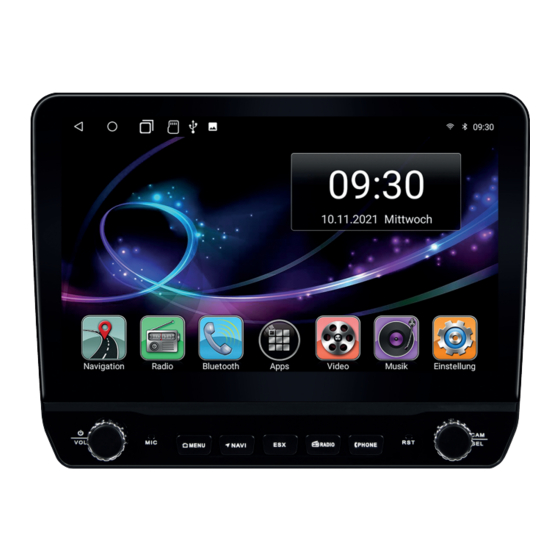

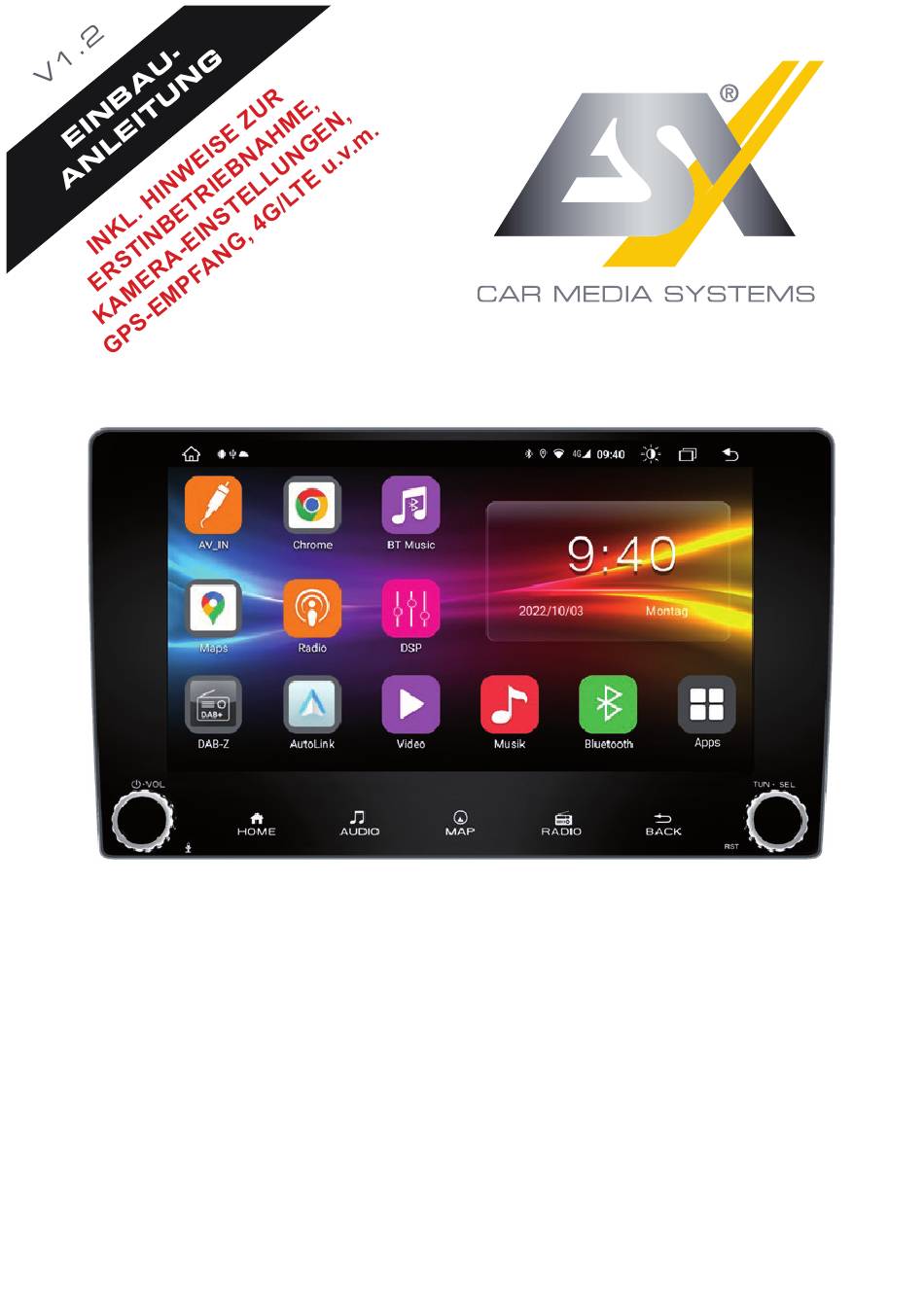

- Seite 1 VN940-TRC-4G SMART NAVICEIVER MOBILE INTERNET READY V I S I O N A N D R O I D S E R I E S ™...
-
Seite 2: Lieferumfang
LIEFERUMFANG ARTIKEL ABBILDUNG ANZAHL Hauptgerät Art.-Nr. VN940-TRC-4G System-Kabelsatz für Ford Fahrzeuge (20-poliger Stecker) Art.-Nr. ZEOS-FOCUS19-020 CAN-Bus Modul für Ford Transit zum Einstecken am System-Kabelsatz Art.-Nr. VNA-CAN-TRC-i40 Anschluss für Rückfahrkamera (14-poliger Stecker) Art.-Nr. ZERW-111008-201 USB-Anschluss (4-poliger Stecker) Art.-Nr. ZECL-290004-217 4G/LTE-Dongle (6-poliger Stecker) Art.-Nr. - Seite 3 LIEFERUMFANG ARTIKEL ABBILDUNG ANZAHL Anschluss für Front- bzw. Zusatzkamera (8-poliger Stecker) Art. Nr: ZERW-120008-212 Y-Adapter für das separat erhältliche, externe Mikrofon und den Empfänger der separat erhältlichen çFernbedienung (6-poliger Stecker) Art.-Nr. ZERW-121506-200 GPS-Antenne Art.-Nr. ZESW-011701-007 4G/LTE-Antenne Art.-Nr. VNA-LTE FAKRA Y-Adapterkabel für werksseitigen Antennenan- schluss Art.-Nr.
-
Seite 4: Anschlussbeschreibung
ANSCHLUSSBESCHREIBUNG GPS-Antenne 4G/LTE-Antenne Gerätesicherung 10 A DAB-Antenne WiFi-Antenne Anschlüsse für die Optischer-Stereo System-Kabelsatz Kabelsätze Audioeingang (S/PDIF) Radio-Antenne vom Fahrzeug Verbinden Sie das beiliegenden FAKRA Y-Adapterkabel mit dem Antennenstecker des Fahr- zeugs. Stecken Sie dann die beiden Antennenstecker jeweils in die Anschlüsse für die Radio- und DAB-Antenne. - Seite 5 ANSCHLUSSBESCHREIBUNG USB-Anschluss (4-poliger Stecker, lila) Verwenden Sie diesen USB-Anschluss für USB-Speichermedien. 4G/LTE-Dongle (6-poliger Stecker, türkis) Beachten Sie dazu die Hinweise auf Seite 11. Adapterkabel für werksseitigen USB-Anschluss (8-poliger Stecker, braun) Verwenden Sie diesen USB-Anschluss in Verbindung mit der Media Connect Funktion, um Ihr Android Smartphone mit dem Naviceiver zu verbinden.
-
Seite 6: Wichtige Hinweise
WICHTIGE HINWEISE Die Ihnen vorliegende Anleitung ist eine Einbauhilfe zur fachgerechten Montage des Geräts. Beachten Sie dazu die folgenden Hinweise vor der Installation: • Behandeln Sie bitte alle Teile des Geräts und die Komponenten Ihres Fahrzeugs grundsätzlich mit Vorsicht. • Beachten Sie unter allen Umständen die Vorschriften des Fahrzeugherstellers und nehmen Sie keine Veränderungen am Fahrzeug vor, welche die Fahrsicherheit beeinträchtigen könnten. -
Seite 7: Einbauhinweise
EINBAUHINWEISE GPS-Antenne Entfernen Sie die Fo- Die GPS-Antenne sollte waagerecht auf das Armaturenbrett mit der Klebe- lie an der Unterseite seite nach unten geklebt werden. Bei einer metallbedampften Scheibe ist der GPS-Antenne kein Empfang möglich. Wählen Sie eine ebene Stelle mit freier Sicht auf den Himmel. -
Seite 8: Einbauschritte
EINBAUSCHRITTE Sollte schon ein Gerät im Radioschacht verbaut Hebeln Sie das Lüftungsgitter im mittleren Arma- sein, müssen Sie dieses zunächst entfernen. turenbrett oberhalb des Ablagefachs mit einem Montagekeil heraus. Entfernen Sie dann die Ablageschale oberhalb Verbinden Sie jetzt den System-Stecker des des Radioschachts. - Seite 9 Optional kann hier auch die 4G/LTE-Anten- Armaturenbretts zum Radioschacht. ne verstaut werden. Schließen Sie jetzt alle relevanten Anschlusska- Verbinden Sie die beiden Antennenstecker des bel entsprechend am ESX Naviceiver an. Fakra Y-Adapters mit den beiden Anschlüssen des ESX Naviceivers.
- Seite 10 EINBAUSCHRITTE Schieben Sie dann den ESX Naviceiver in den Sollten Sie den ESX Naviceiver wieder ausbauen Radioschacht bis er einrastet. Führen Sie ab- müssen, muss die mittlere Abdeckung aus dem schließend einen Funktionstest durch. Setzen Sie Armaturenbrett gehebelt werden. Diese ist jeweils nach erfolgreichem Funktionstest Ablageschale an den Ecken eingeclipst.
-
Seite 11: Einrichten Der 4G/Lte-Verbindung
EINRICHTEN DER 4G/LTE-VERBINDUNG Verlegen Sie zunächst die beiden 4G/LTE-Antennen innerhalb des Armaturenbretts zur Wind- schutzscheibe hin, je eine Antenne für links und eine für rechts. Idealerweise sollte Sie die Antennen an die Windschutzscheibe kleben, um einen optimalem Empfang zu gewährleisten. Legen Sie dann Ihre SIM-Karte in den 4G/LTE-Dongle ein: Öffnen Sie den Dongle, indem Sie die Klappe Öffnen Sie nun die Metallklappe mit einem... - Seite 12 EINRICHTEN DER 4G/LTE-VERBINDUNG Schalten Sie danach das Gerät an, um die 4G/LTE Verbindung zu testen. Nachdem das Gerät gestartet ist, geben Sie Nach erfolgreicher Eingabe wird die SIM-Karte hier Ihren 4-stelligen PIN-Code der SIM-Karte entsperrt. ein. Bestätigen Sie die Eingabe mit dem Ha- ken.
- Seite 13 EINSTELLUNG FÜR RÜCKFAHRKAMERAS Wenn Sie am Kamera-Eingang des Gerätes eine kompatible Rückfahrkamera angeschlossen haben, wird beim Einlegen des Rückwärtsganges automatisch das Kamerabild angezeigt. Diese Ansicht wird auch beim Drücken der Kamera-Direkt-Taste gezeigt. Öffnen Sie dazu in den Einstellungen das Menü Falls Ihre Rückfahrkamera nicht über dynamische Führungslinien verfügt, können Sie die statischen Auto Einstellung und tippen dann auf Video.
- Seite 14 EINSTELLUNG FÜR RÜCKFAHRKAMERAS Wenn Sie am zweiten Kamera-Eingang des Gerätes eine kompatible Zusatzkamera angeschlossen haben, wird diese über die App F-CAM angezeigt. Diese Ansicht wird auch beim Drücken (zweimal) der Kamera-Direkt-Taste gezeigt, aber nur wenn Sie diese vorher aktiviert haben. Öffnen Sie in den Einstellungen das Menü...
- Seite 15 EINSTELLUNG FÜR HD-KAMERAS Falls Sie den Kabelsatz „E“ für HD-Kameras (10-poliger Stecker, gelb) mit einer ESX HD-Kamera ver- wenden, müssen im ESX Naviceiver die Einstellungen entsprechend geändert werden. Öffnen Sie Einstellungen im App-Menü und tip- Tippen Sie im Menü Auto Einstellung unten auf pen dann auf Auto Einstellung.
- Seite 16 ESX Car Media Systems · Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.esxnavi.de - www.audiodesign.de © Alle Rechte vorbehalten. Technische Änderungen und Fehler vorbehalten.
