Gerätebeschreibung

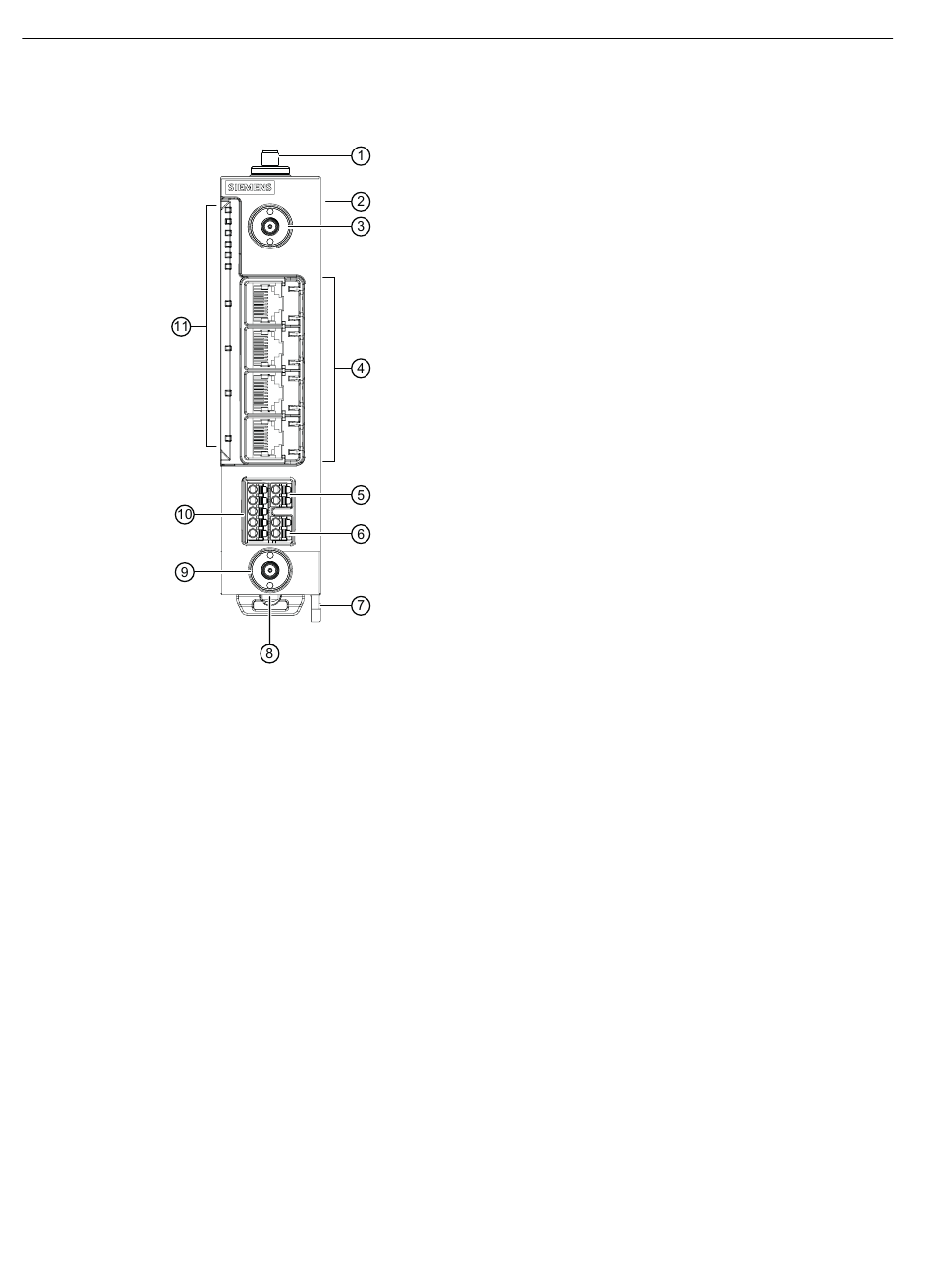

3.3 Geräteansicht
3.3
Geräteansicht
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
⑪
24
2 x Antennenanschlüsse A3/A4, Typ SMA female
Steckplatz für die Micro-SIM-Karte 3FF an der Geräterückseite (verdeckt)
Antennenanschluss A1, Typ SMA female
Ethernet-Anschlüsse (P1, P2, P3, P4)
Digitaler Eingang (DI)
Digitaler Ausgang (DO)
Öse für Erdung (Durchmesser 4,6 mm) / Wandbefestigung
An der Geräteunterseite hinter der verschraubbaren Abdeckung:
•
Reset-Taster
•
PLUG-Steckplatz (CLP)
Die Position siehe "Reset-Taster (Seite 33)".
Antennenanschluss A2, Typ SMA female
Anschluss Spannungsversorgung
LED-Anzeige
Betriebsanleitung, 10/2022, C79000-G8900-C650-03
