Anschließen
5.3 Ethernet
5.3
Ethernet
Das Gerät verfügt über vier Ethernet-Schnittstellen, die sich an der Vorderseite des Geräts
befinden. Der Anschluss an Industrial Ethernet erfolgt über RJ45-Anschlusstechnik mit MDI-X-
Belegung.
Position

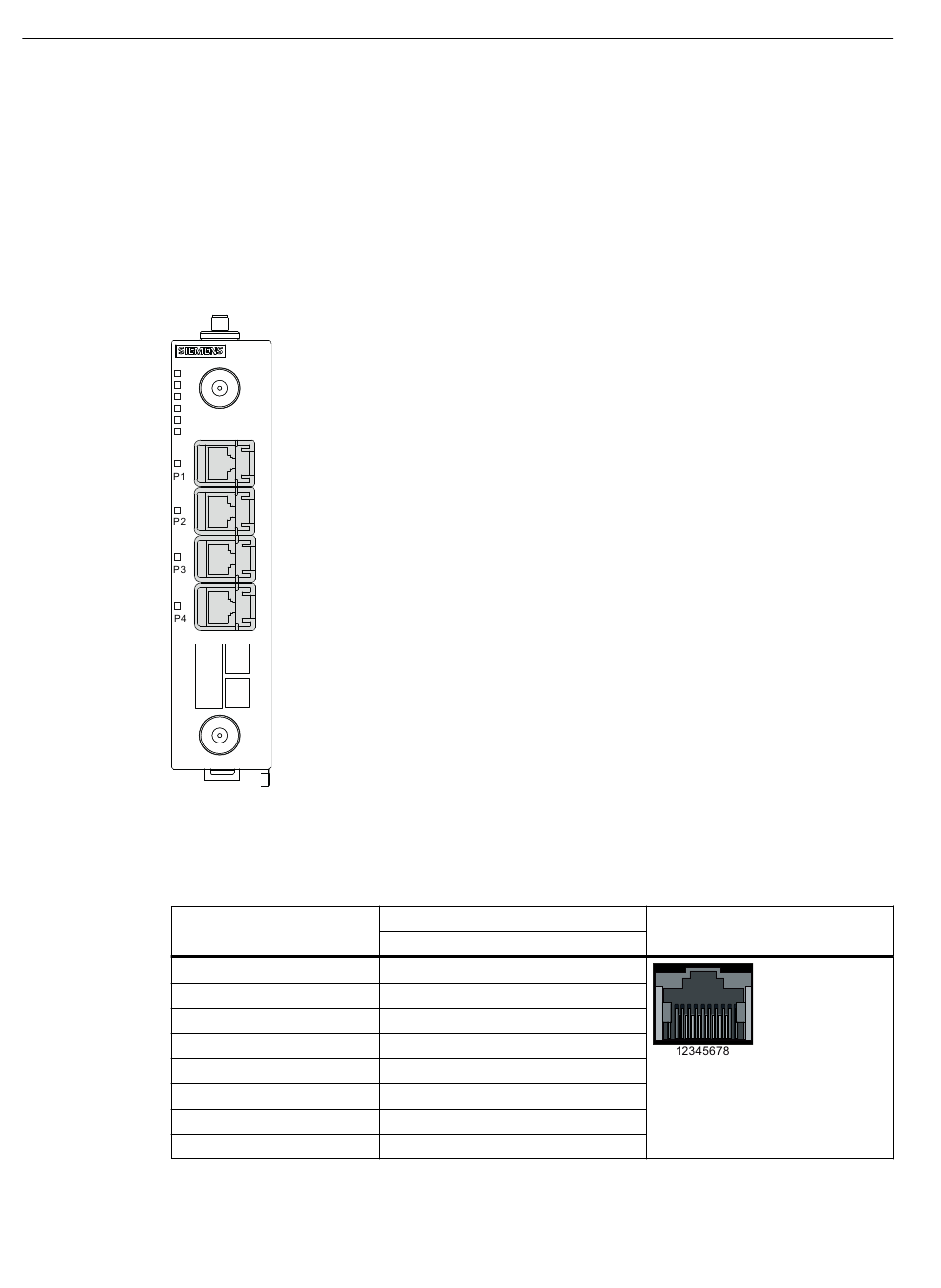

Das Bild zeigt die Position der Anschlüsse an Industrial Ethernet mit 10/100/1000 MBit/s.
Pinbelegung
Die nachfolgende Tabelle zeigt die Pinbelegung der RJ45-Anschlüsse.
Pin-Nummer
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
56
Pinbelegung
10/100/1000 MBit/s
D1+
D1-
D2+
D3+
D3-
D2-
D4+
D4-
RJ45-Anschluss
Betriebsanleitung, 10/2022, C79000-G8900-C650-03
SCALANCE MUM853-1
