1.2 Hinweise

Die folgenden Symbole und Hinweise werden in den
Montage- und Betriebsanleitungen,
Sicherheitshinweisen und Serviceanleitungen von
Grundfos verwendet.
Beachten Sie bei explosionsgeschützten
Produkten diese Anweisungen.
Ein blauer oder grauer Kreis mit einem
weißen grafischen Symbol weist darauf
hin, dass eine Maßnahme ergriffen werden
muss.
Ein roter oder grauer Kreis mit einem dia-
gonal verlaufenden Balken, ggf. mit einem
schwarzen grafischen Symbol, weist da-
rauf hin, dass eine Handlung unterlassen
oder beendet werden muss.
Ein Nichtbeachten dieser Sicherheitshin-
weise kann Fehlfunktionen oder Sach-
schäden zur Folge haben.
Tipps und Ratschläge zum Erleichtern der
Arbeit.

2. Allgemeines

IO 351 ist ein Modul zur Auswechselung von digitalen
und analogen Signalen zwischen CU 351 und dem
restlichen elektrischen System via GENIbus. IO 351
gibt es in den Varianten A und B.
IO 351 wird für eine bis drei Grundfos Pumpen mit
Festdrehzahl eingesetzt.
IO 351 wird für eine bis sechs Grundfos Pumpen mit
Festdrehzahl und/oder Pumpen, die von externen
Frequenzumrichtern gesteuert werden, eingesetzt.
Das Modul lässt sich auch als Eingabe-
Ausgabemodul zur Kommunikation mit
Überwachungsausrüstung oder einer anderen
externen Ausrüstung verwenden.
WARNUNG
Tod oder schwere Körperverletzungen
‐
Falls IO 351 auf eine andere Weise als
vom Hersteller spezifiziert eingesetzt
wird, kann der Schutz, den IO 351 leis-
tet, verringert sein.
46
5
11
A A Y Y B B
53 55 57 60 10 12 14 15
L L N N
1 4
7

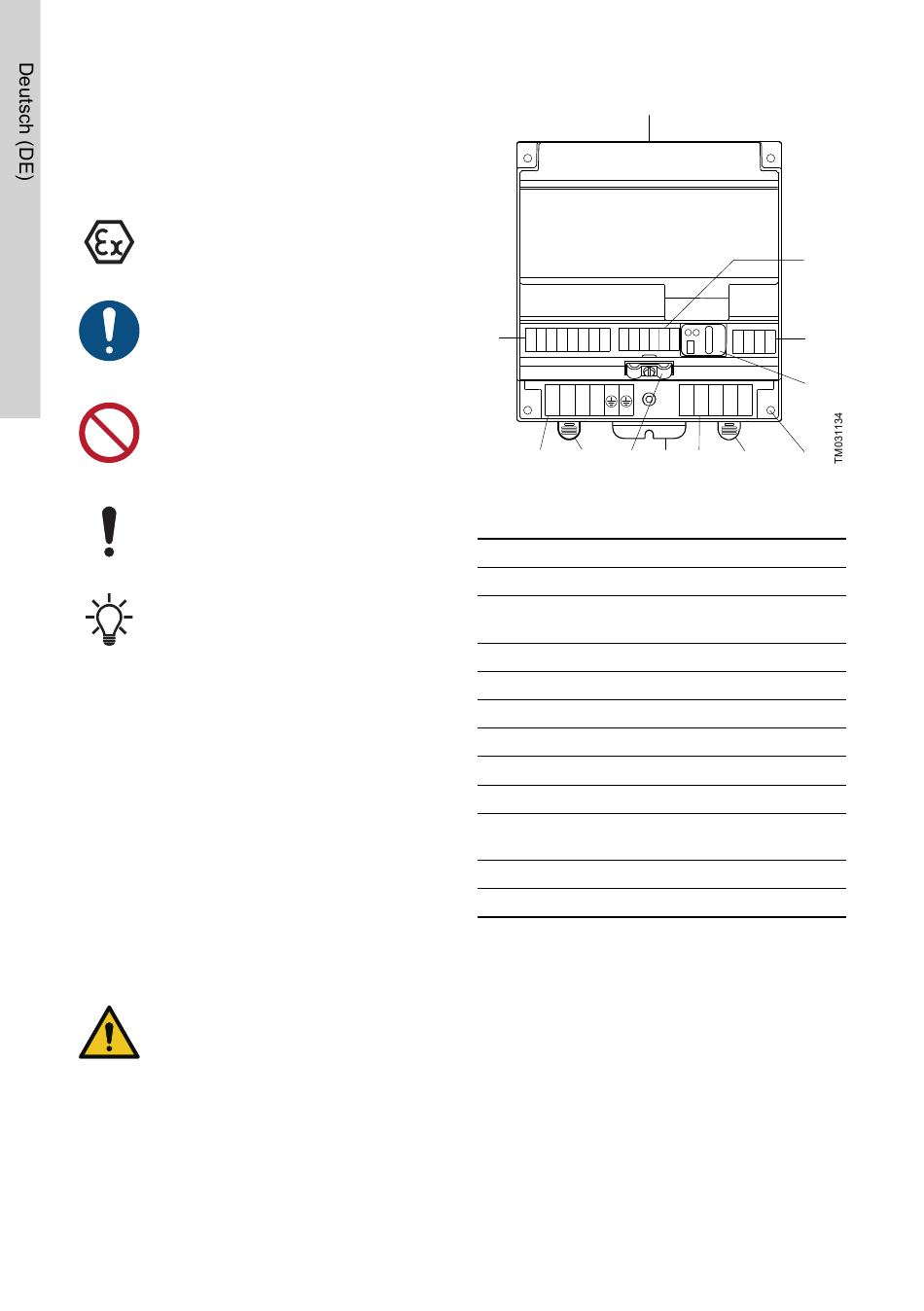

IO 351A
Pos. Beschreibung
1 DIN-Schienenriegel
Meldeleuchten und Geber zur Kommunikati-
2
on mit R100
3 Erdverbindung zum Schrank
4 Kabelschelle für GENIbus-Kabel
5 Leistungsschild
6 Löcher für Schraubenmontage
7 Klemmen für Spannungsversorgung
8 Klemmen für Relaisausgang
Klemmen für Eingänge der Kaltleiter oder
9
Thermoschalter
10 Klemmen für GENIbus
11 Klemmen für Digitale und analoge Eingänge
10
9
30 32 34 35
2
76 76 77 79 81
