Deutsch (DE) Montage- und Betriebsanleitung
Übersetzung des englischen Originaldokuments
Inhaltsverzeichnis
1.
Allgemeine Hinweise . . . . . . . . . . . . . . . . . . . . . . 23
1.1
Gefahrenhinweise . . . . . . . . . . . . . . . . . . . . . . . . . 23
1.2
Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
2.
Installieren des Produkts . . . . . . . . . . . . . . . . . . . . 23
2.1
Aufstellungsort . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
2.2
Mechanische Installation . . . . . . . . . . . . . . . . . . . . . 23
2.3
Elektrischer Anschluss . . . . . . . . . . . . . . . . . . . . . . 24
3.
Produkteinführung . . . . . . . . . . . . . . . . . . . . . . . . 25
3.1
Produktbeschreibung . . . . . . . . . . . . . . . . . . . . . . . 25
3.2
Bestimmungsgemäße Verwendung des IO 241 . . . . . . . 25
3.3
Klemmen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3.4
Identifikation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3.5
GENIbus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
4.
Servicearbeiten am Produkt . . . . . . . . . . . . . . . . . . 26
4.1
Austauschen des E/A-Moduls . . . . . . . . . . . . . . . . . . 27
5.
Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . 28
6.
Produkt entsorgen . . . . . . . . . . . . . . . . . . . . . . . . 28
1. Allgemeine Hinweise
Lesen Sie dieses Dokument, bevor Sie das Produkt
installieren. Die Installation und der Betrieb müssen in
Übereinstimmung mit den örtlich geltenden Vorschriften
und den anerkannten Regeln der Technik erfolgen.
1.1 Gefahrenhinweise
Die folgenden Symbole und Gefahrenhinweise werden in den
Montage- und Betriebsanleitungen, Sicherheitshinweisen und
Serviceanleitungen von Grundfos verwendet.
GEFAHR
Kennzeichnet eine Gefährdung mit hohem Risiko, die
unmittelbar Tod oder schwere Körperverletzungen zur
Folge haben wird, wenn sie nicht vermieden wird.
WARNUNG
Kennzeichnet eine Gefährdung mit mittlerem Risiko, die
möglicherweise Tod oder schwere Körperverletzungen zur
Folge haben wird, wenn sie nicht vermieden wird.
VORSICHT
Kennzeichnet eine Gefährdung mit geringem Risiko, die
leichte oder mittelschwere Körperverletzungen zur Folge
haben kann, wenn sie nicht vermieden wird.
Die Gefahrenhinweise sind wie folgt aufgebaut:
SIGNALWORT
Beschreibung der Gefährdung
Folgen bei Nichtbeachtung des Warnhinweises
•
Maßnahmen zum Vermeiden der Gefährdung.
1.2 Hinweise
Die folgenden Symbole und Hinweise werden in den Montage- und
Betriebsanleitungen, Sicherheitshinweisen und Serviceanleitungen
von Grundfos verwendet.
Beachten Sie bei explosionsgeschützten Produkten diese
Anweisungen.
Ein blauer oder grauer Kreis mit einem weißen grafischen
Symbol weist darauf hin, dass eine Maßnahme ergriffen
werden muss.
Ein roter oder grauer Kreis mit einem diagonal
verlaufenden Balken, möglicherweise mit einem
schwarzen grafischen Symbol, weist darauf hin, dass eine
Handlung unterlassen oder beendet werden muss.
Ein Nichtbeachten dieser Sicherheitshinweise kann
Fehlfunktionen oder Sachschäden zur Folge haben.
Tipps und Ratschläge zum Erleichtern der Arbeit.
2. Installieren des Produkts
2.1 Aufstellungsort
Das Produkt ist für die Aufstellung in einem Gebäude vorgesehen.
Bei der Aufstellung im Freien muss das Produkt in einem
geeigneten Geräteschrank montiert werden.
2.2 Mechanische Installation
2.2.1 Montieren des Moduls
Das Produkt ist für die waagerechte Montage auf einer DIN-
Schiene der Größe 35 mm gemäß EN 50022 vorbereitet.
Empfohlene Höhe: 7,5 mm.

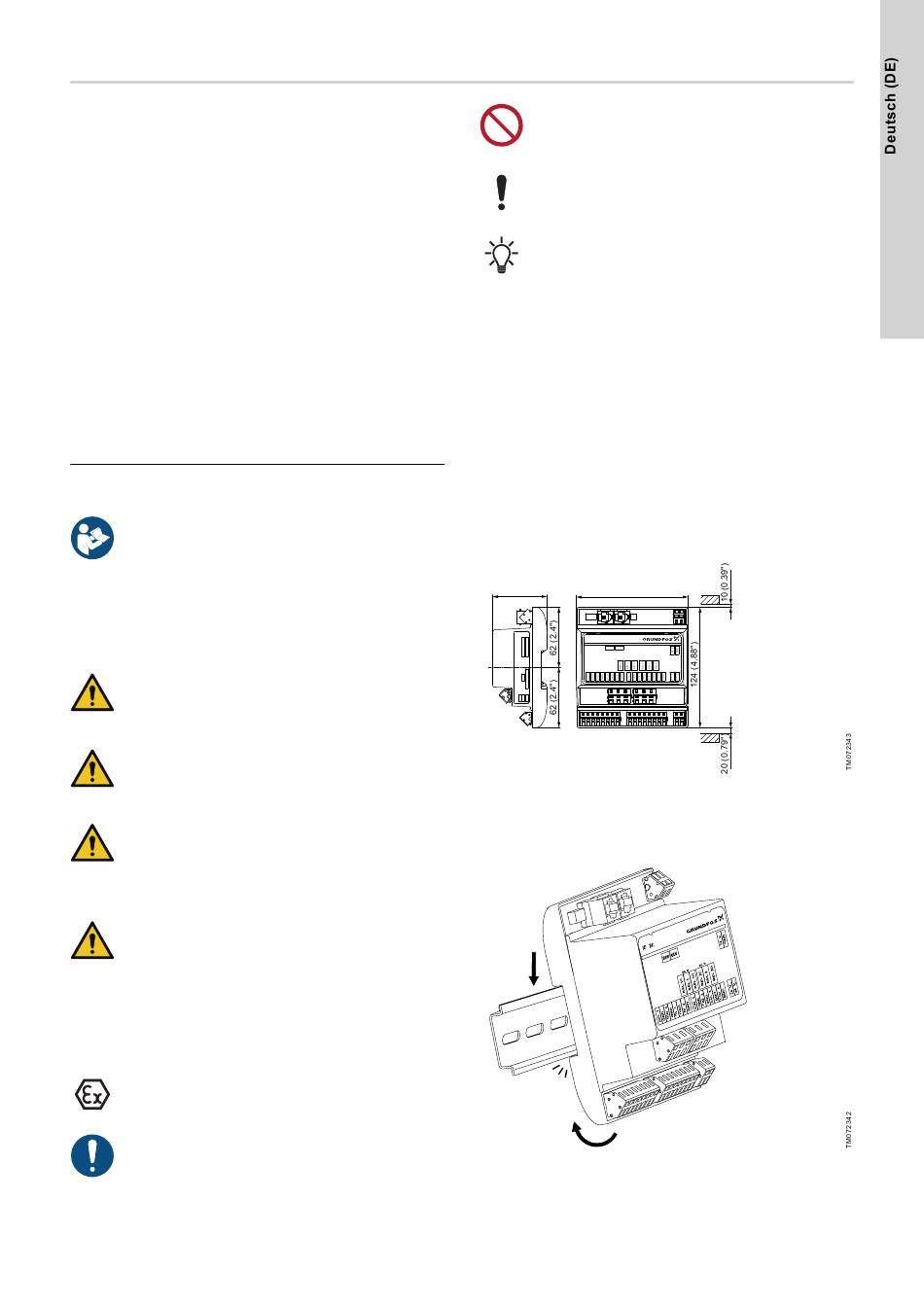

Die Abmessungen des Moduls und der erforderliche
Mindestabstand über und unter dem Modul sind in der Abbildung
dargestellt.
56 (2.2")
115.4 (4.54")
IO 241
GENI
GENI
Max. 2A
Max. 2A
Abmessungen des IO 241
1.
Hängen Sie das Modul von oben in die DIN-Schiene ein (1)
und drücken Sie dann den unteren Teil auf die Schiene (2).
1
2
2.
Schließen Sie die Kabel an.
23
