Installation des Sensors Option „Eingebettet"
HBM FiberSensing empfiehlt zwei verschiedene Ansätze für den Zugang zu
den Sensoranschlüssen:
Wenn das Ausschalen genau kontrolliert werden kann, kann das Schutzrohr
direkt durch eine Öffnung in der Schalung geführt werden (Abb. 2.3 und
Abb. 2.4). Später, wenn die Schalung entfernt wird, kann ein Gehäuse über der
Austrittsstelle der Kabel angebracht werden, damit die Anschlüsse gut
geschützt werden können.

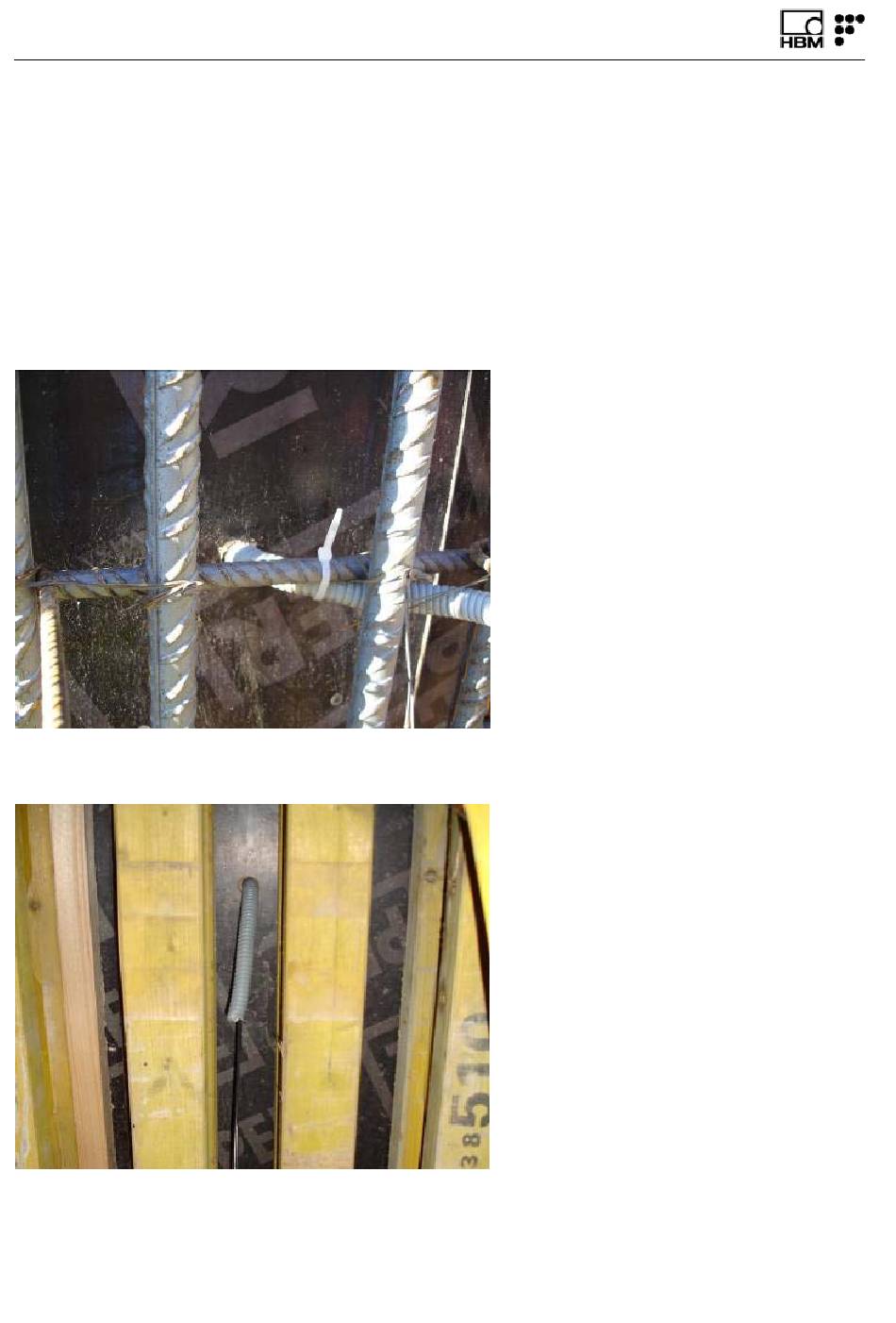

Abb. 2.3 Direkter Austritt aus der Schalung (Ansicht von innen)
Abb. 2.4 Direkter Austritt aus der Schalung (Ansicht von außen)
