HBM U3 Montageanleitung Seite 70

10

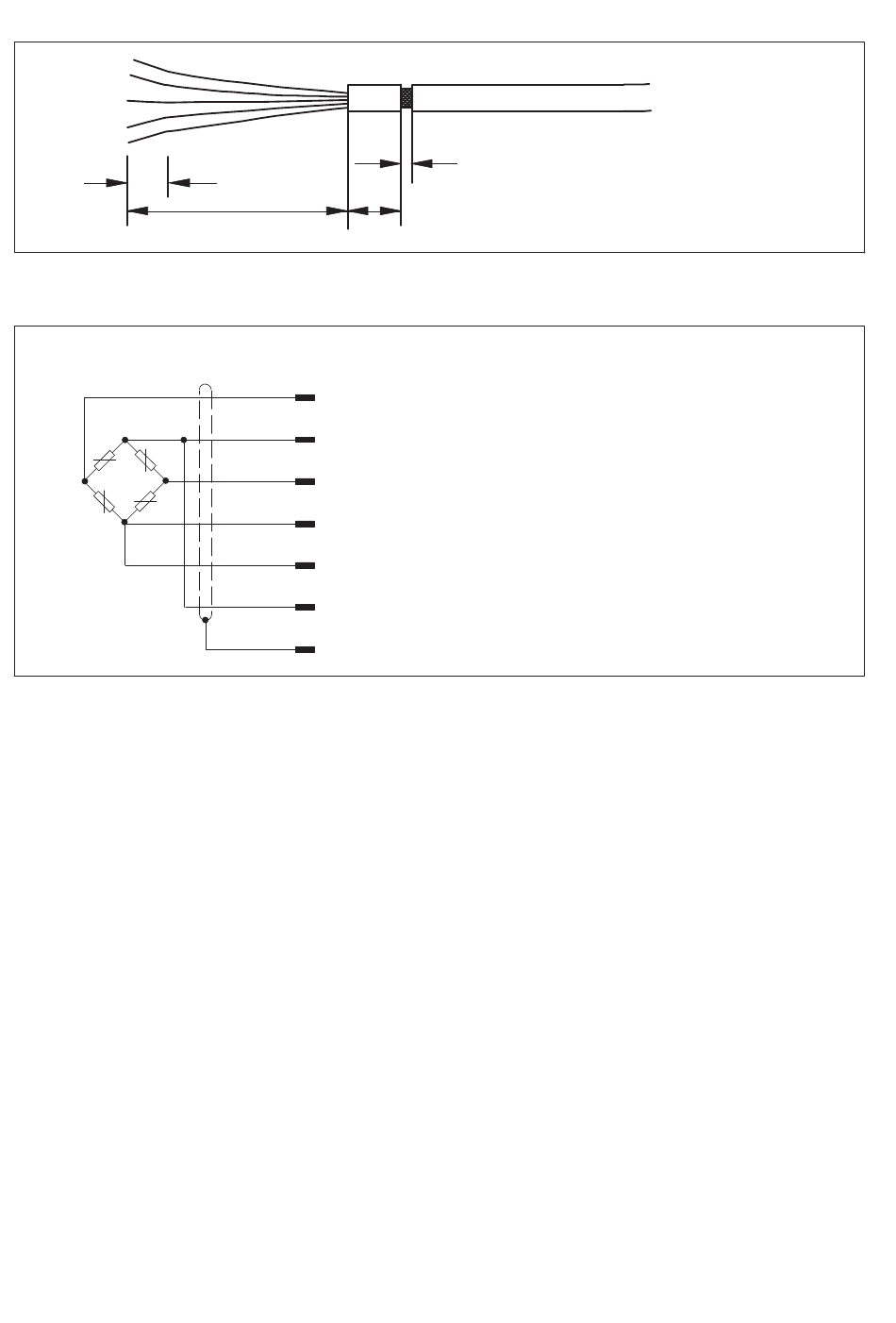

Fig. 8.1 Gaine de câble entaillée
Raccordement à 6 fils
Fig. 8.2 Code de raccordement de U3
20
100
10
bl (blanc)
nr (noir)
ro (rouge)
bu (bleu)
ve (vert)
gr (gris)
ja (jaune)
2
Gaine de câble entaillée sur toute la
circonférence et avancée d'env. 2 mm
signal de mesure (+) U
tension d'alimentation du pont (-) U
signal de mesure (-) U
tension d'alimentation du pont (+) U
fil de contre réaction (+)
fil de contre réaction (-)
blindage du câble, relié au boîtier
A
B
A
B
RACCORDEMENT ÉLECTRIQUE
U3
