Kabelschutz (kundenseitig vorzusehen)

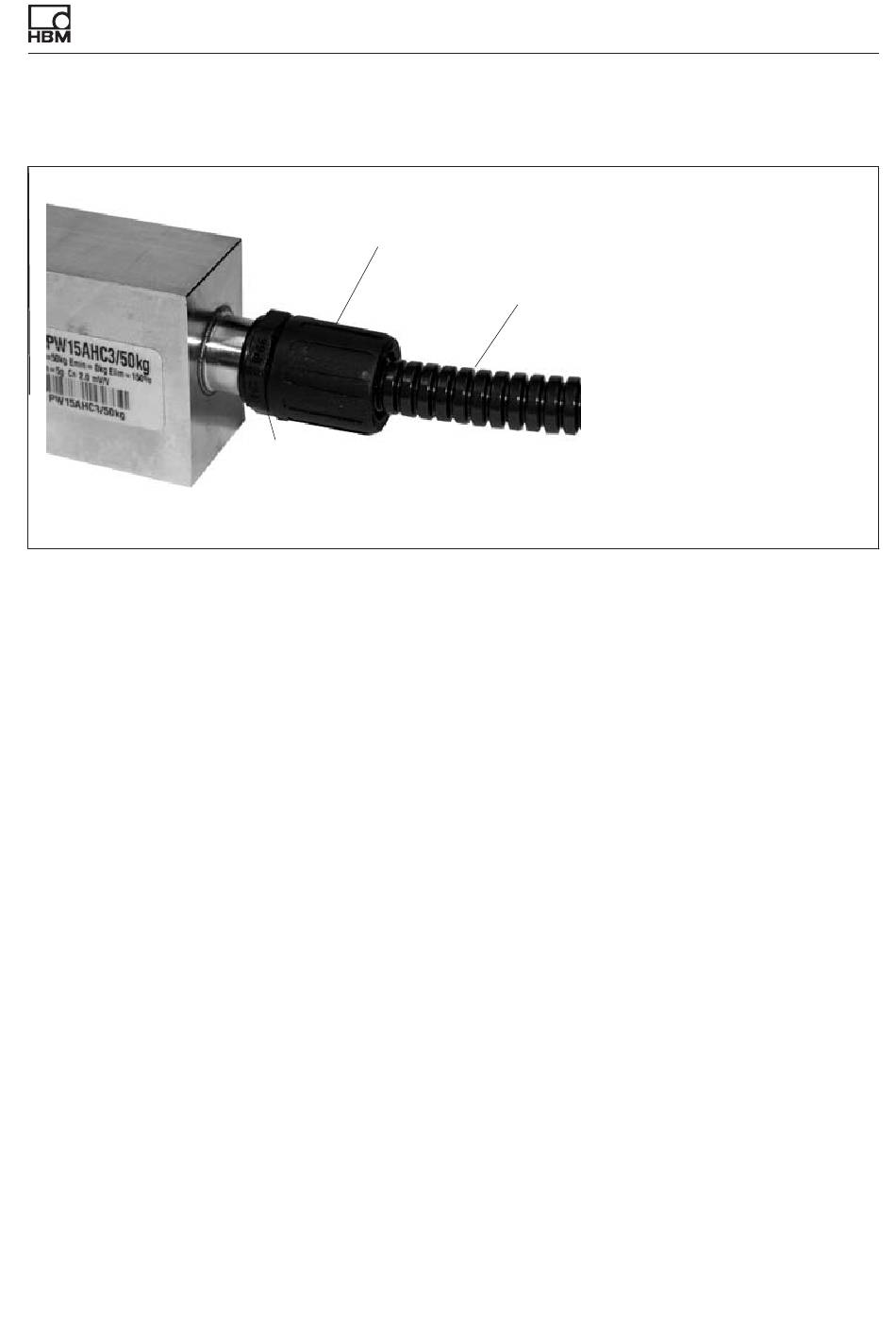

Kabelschutzsystem*, bestehend aus:
Auch ohne Kabelschutzsystem wird bei den Standardwägezellen die Schutzart
IP68/IP69K erreicht. Bei Anwendungsfällen, bei denen das PVC-Kabel der
Wägezelle chemisch oder mechanisch angegriffen oder zerstört werden kann,
ist es möglich, das Kabel mittels handelsüblicher Kabelschutzsysteme zusätz­
lich zu schützen.
5.3 Kabelkürzung und Kabelverlängerung
Bei Anwendung der Sechsleiter‐Technik kann das 6‐adrige Kabel der Wäge­
zelle gekürzt werden, ohne dass dadurch die Messgenauigkeit beeinträchtigt
wird.
Zur Verlängerung von Kabeln verwenden Sie nur abgeschirmte, kapazität­
sarme Messkabel, wobei auf eine einwandfreie Verbindung mit geringstem
Übergangswiderstand zu achten ist.
Das Kabel einer Sechsleiter‐Wägezelle kann mit einem gleichartigen Kabel
verlängert werden.
5.4

Parallelschaltung (Option)

Nur Plattform‐Wägezellen mit abgeglichenen Ausgang (Nennkennwert und
Ausgangswiderstand) sind zur Parallelschaltung geeignet.
PW15AH
Kabelverschraubung*
O‐Ring (kundenseitig)
Hülse M12 abschrauben und durch
Schlauchverschraubung M12
ersetzen
A02435_02_Y00_00 HBM: public
Elektrischer Anschluss
Kabelschutzschlauch*
* Lieferant, z.B. Fa. Flexicon,
Email: info@icp‐solutions.de
