Note
Les pesons sont des éléments sensibles de précision et doivent donc être
maniés avec précaution. Les chocs et les chutes risquent de provoquer un
endommagement irréversible du capteur. Veiller à ce que le capteur ne puisse
pas être surchargé lors du montage également.
4.2

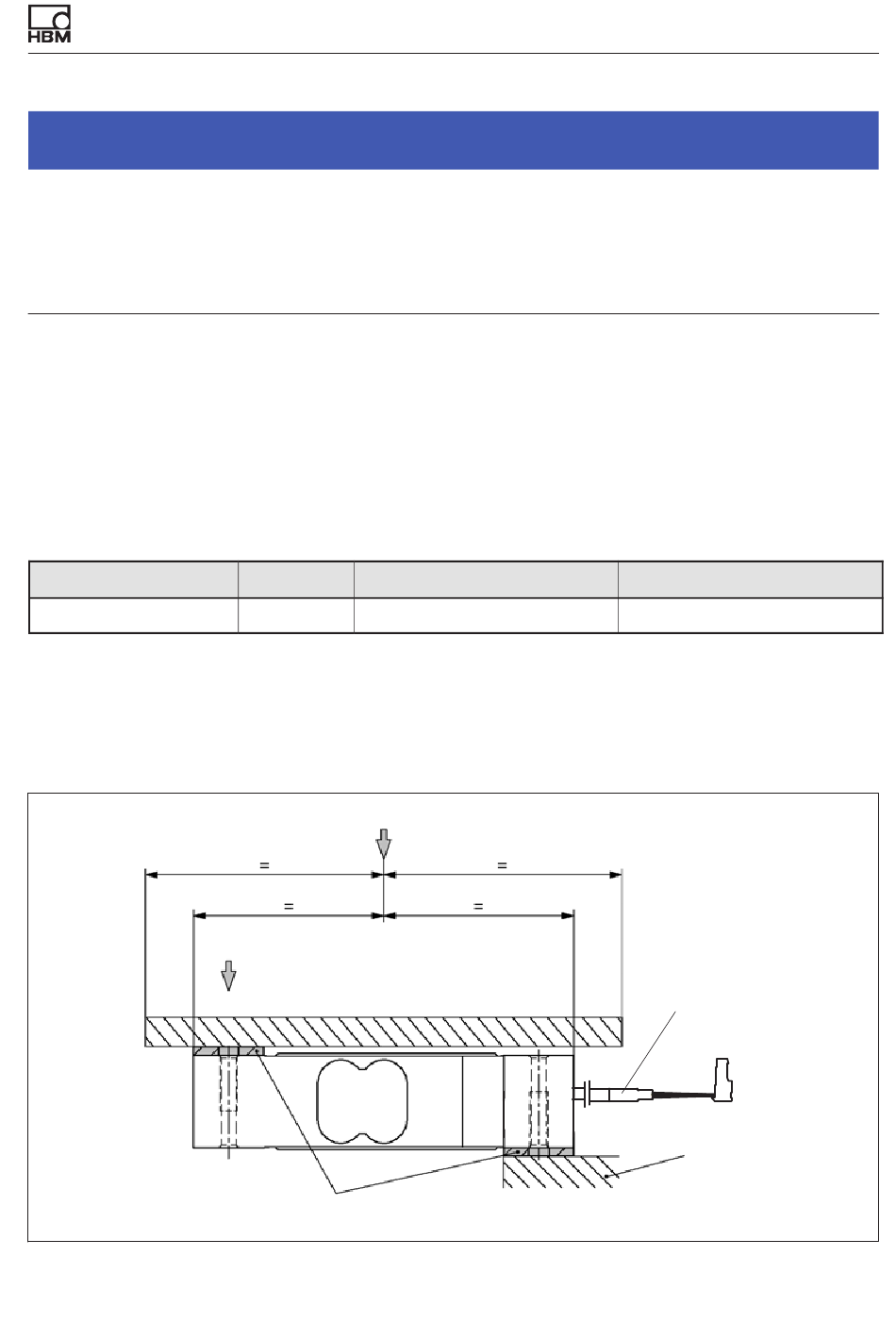

Application de charge

Les capteurs de pesage sont fermement serrés au niveau des orifices de
montage, la charge est appliquée de l'autre côté. Les vis et couples de serrage
recommandés sont indiqués dans le tableau ci-dessous :
Portées max.
10...100 kg
3)
Valeur recommandée pour la classe de dureté indiquée. Pour le dimensionnement des vis,
respectez les informations correspondantes fournies par le fabricant des vis
La charge ne doit pas être appliquée du côté du raccordement du câble afin
d'éviter tout shunt de force.
PW15AH
Filetage Classe de dureté mini.
M6
Centre de la plateforme
Application de charge
Entretoise
A02435_02_Y00_00 HBM: public
Montage et application de charge
10.9
Couple de serrage
14 N⋅m
Câble de liaison
Fixation
3)
11
