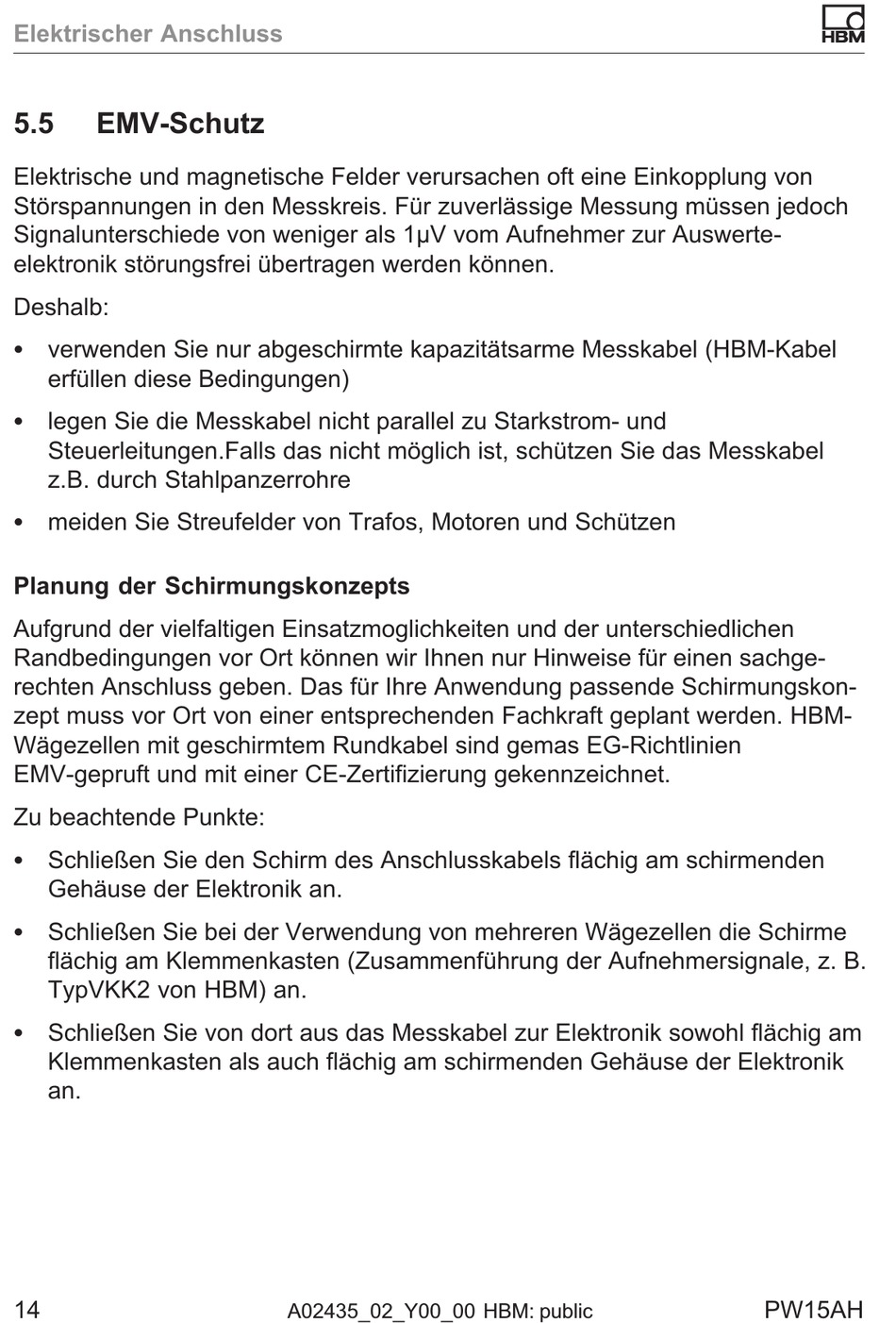

Elektrischer Anschluss
5.5
EMV‐Schutz
Elektrische und magnetische Felder verursachen oft eine Einkopplung von
Störspannungen in den Messkreis. Für zuverlässige Messung müssen jedoch
Signalunterschiede von weniger als 1μV vom Aufnehmer zur Auswerte­
elektronik störungsfrei übertragen werden können.
Deshalb:
S verwenden Sie nur abgeschirmte kapazitätsarme Messkabel (HBM‐Kabel
erfüllen diese Bedingungen)
S legen Sie die Messkabel nicht parallel zu Starkstrom‐ und
Steuerleitungen.Falls das nicht möglich ist, schützen Sie das Messkabel
z.B. durch Stahlpanzerrohre
S meiden Sie Streufelder von Trafos, Motoren und Schützen
Planung der Schirmungskonzepts
Aufgrund der vielfaltigen Einsatzmoglichkeiten und der unterschiedlichen
Randbedingungen vor Ort können wir Ihnen nur Hinweise für einen sachge­
rechten Anschluss geben. Das für Ihre Anwendung passende Schirmungskon­
zept muss vor Ort von einer entsprechenden Fachkraft geplant werden. HBM-
Wägezellen mit geschirmtem Rundkabel sind gemas EG-Richtlinien
EMV-gepruft und mit einer CE-Zertifizierung gekennzeichnet.
Zu beachtende Punkte:
S Schließen Sie den Schirm des Anschlusskabels flächig am schirmenden
Gehäuse der Elektronik an.
S Schließen Sie bei der Verwendung von mehreren Wägezellen die Schirme
flächig am Klemmenkasten (Zusammenführung der Aufnehmersignale, z. B.
TypVKK2 von HBM) an.
S Schließen Sie von dort aus das Messkabel zur Elektronik sowohl flächig am
Klemmenkasten als auch flächig am schirmenden Gehäuse der Elektronik
an.
14
A02435_02_Y00_00 HBM: public
PW15AH
