Lasteinleitung - Hbm Pw15Ah Montageanleitung

4.2

Lasteinleitung

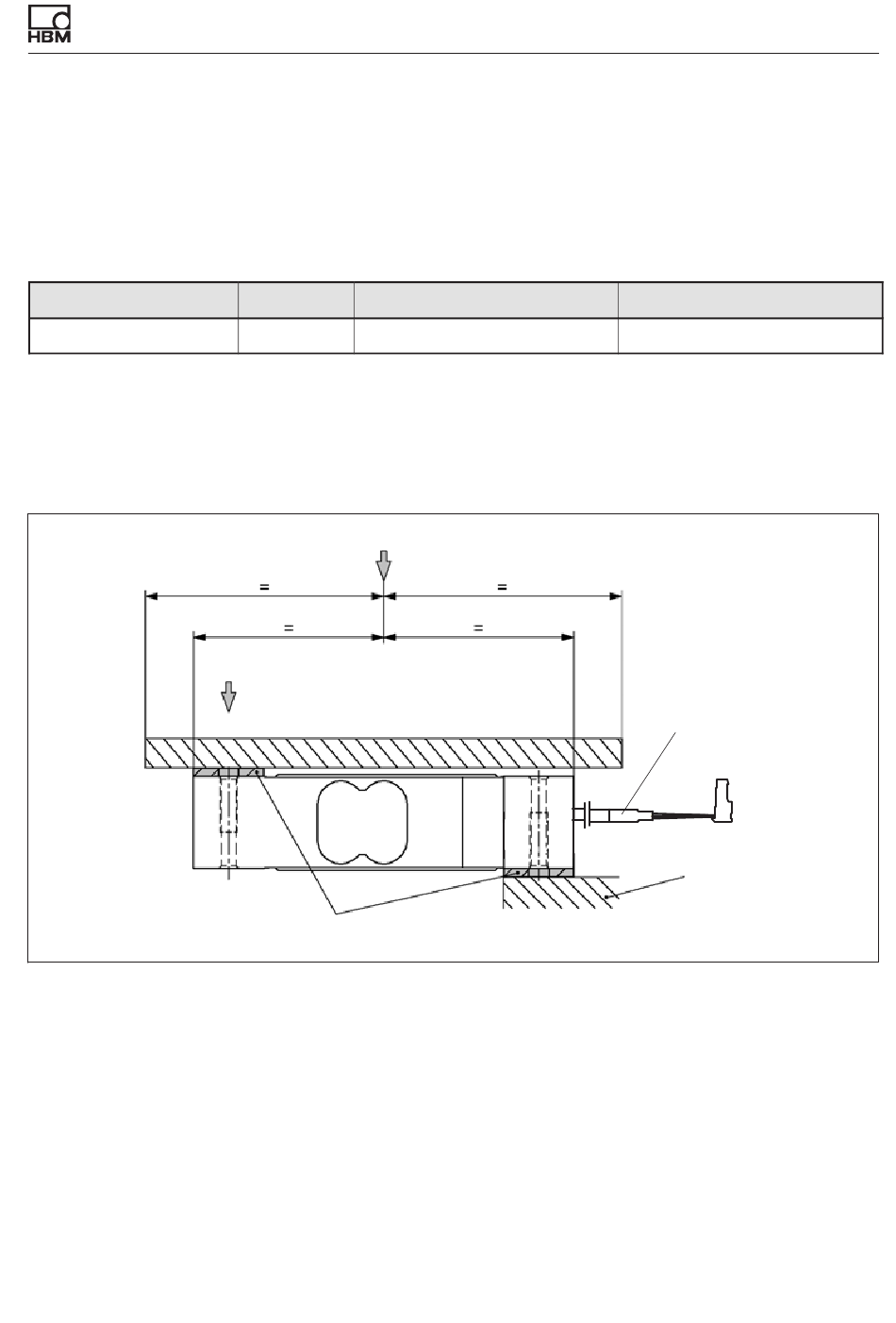

Die Wägezellen werden an den Montagebohrungen fest eingespannt, die Last
wird am anderen Ende aufgebracht. Die empfohlenen Schrauben und Anzugs­
momente entnehmen Sie der nachfolgenden Tabelle:
Nennlasten
10...100 kg
2)
Richtwert für die angegebene Festigkeitsklasse. Zur Auslegung von Schrauben beachten Sie bitte
entsprechende Informationen der Schraubenhersteller
Die Lasteinleitung darf nicht auf der Seite des Kabelanschlusses erfolgen, dies
führt zu einem Kraftnebenschluß.
PW15AH
Gewinde Min.‐Festigkeitsklasse
M6
Mitte Plattform
Lasteinleitung
Distanzscheibe
A02435_02_Y00_00 HBM: public
Montage und Lasteinleitung
10.9
2)
Anzugsmoment
14 N⋅m
Anschlusskabel
Befestigung
