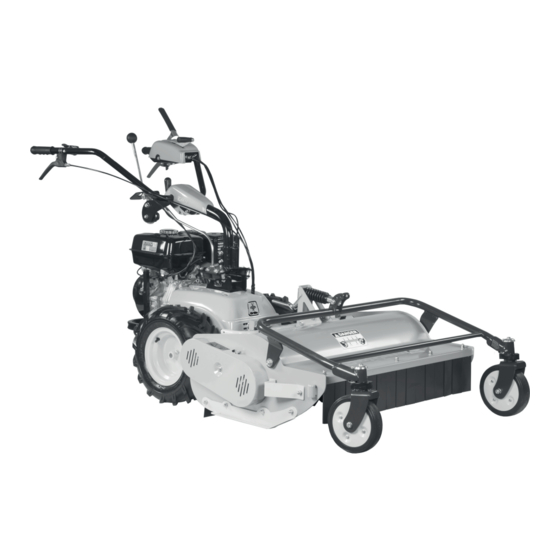

STANDARDAUFBAU
MIT SCHLEGELMÄHER MIT 85 cm
GH 9
Hydrostatisches Mehrzweckgerät
DE
BEDIENUNGSANLEITUNG
02511.2022.12

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grillo GH 9

Inhaltszusammenfassung für Grillo GH 9

  • Seite 1 STANDARDAUFBAU MIT SCHLEGELMÄHER MIT 85 cm GH 9 Hydrostatisches Mehrzweckgerät BEDIENUNGSANLEITUNG 02511.2022.12...

  • Seite 2: Inhaltsverzeichnis

    GH 9 Hydrostatisches Mehrzweckgerät mit Schlegelmäher 85 cm / Übersetztung der Originalanleitung INHALTSVERZEICHNIS Einführung .................3 15. Störungen und deren Behebung ...........19 Beschreibung und vorgesehener Einsatz .......3 16. Zusammenfassende Wartungstabelle ........20 17. Zusammenfassende Flüssigkeiten- und Mengentabelle ..20 Verwendung und Sicherheitsaufkleber ........4 Allgemeine Sicherheitshinweise ..........5...

  • Seite 3: Einführung

    AUSLIERFERUNG DER MASCHINE). Wir bedanken uns für das entgegengebrachte Vertrauen für den Erwerb des Grillo Hydrostatischer Wiesenmäher GH 9 und sind zuversichtlich, Bei dieser Gelegenheit liefert der Händler dem Kunden alle für den dass diese Maschine Ihren Ansprüchen gerecht wird. Für einen optimalen Gebrauch der Maschine erforderlichen Informationen.

  • Seite 4: Verwendung Und Sicherheitsaufkleber

    VERWENDUNG UND SICHERHEITSAUFKLEBER Fahrhebel und Zapfwelleneinkupplung Vorwärtsgang Stoppstellung Rückwärtsgang Seriennummer Freno di Parkbremse Achtung - vor Wartungsarbeiten die Zündkerze Bedienungsanleitung abtrennen nachschlagen Brandgefahr Achtung: Scharfe Messer Explosionsgefahr Gefahr durch Verbrennungsgefahr inhalierte Gase Achtung - Gefahr von Schleudergefahr, Übertragungsteilen Sicherheitsabstand einhalten...

  • Seite 5: Allgemeine Sicherheitshinweise

    ALLGEMEINE SICHERHEITSHINWEISE Gefahr durch inhalierte Gase nfall vorbeUgende ormen Auf der Maschine und in der vorliegenden Anleitung sind Warnhinweise, die durch folgendes Symbol begleitet werden: Auspuffgase können gesundheitsschädlich sein oder den Tod verursachen. Falls erforderlich, den Motor in einem geschlossenen Raum anlassen und einen Verlängerungsschlauch zum Auslass des Rauchs benutzen.
  • Seite 6 icherheitSvorrichtUngen Vor der Benutzung der Maschine muss obligatorisch die dafür vorgesehene Sicherheitskleidung angezogen werden: Arbeitskleidung, Schutzhandschuhe, Sicherheitsschuhe, Gehörschutz.

  • Seite 7: Allgemeine Hinweise

    Maschine befolgen. Der unsachgemäße Gebrauch der der Anomalie durchgeführt werden. Bei Bedarf setzen Sie sich Maschine und dessen Zubehörs kann recht gefährlich sein. Bitte für den Eingriff mit einer autorisierten Grillo Fachwerkstatt in folgende Vorsichtsmaßnahmen beachten: Verbindung; •...

  • Seite 8: Erläuterung Der Steuervorrichtungen Der Maschine Und Funktionen

    ERLÄUTERUNG DER STEUERVORRICHTUNGEN DER MASCHINE UND FUNKTIONEN 1. HEBEL FÜR DIE LENHKOLMROTATION 2. HEBEL ZUM SCHWENKEN NACH LINKS 3. FAHRHEBEL 4. ZAPFWELLENHEBEL 5. HEBEL FÜR DIE LENKHOLM HÖHENEINSTELLUNG 6. HEBEL ZUM SCHWENKEN NACH RECHTS 7. GASHEBEL 8. HEBEL FÜR DIE EINSTELLUNG DER GESCHWINDIGKEIT 9.

  • Seite 9: Erklärung Der Komponenten Der Maschine

    ERKLÄRUNG DER KOMPONENTEN DER MASCHINE 1. MOTOR - LUFTFILTER 2. STARTHILFE 3. BENZINHAHN 4. PARKBREMSPEDAL 5. REVERSIERSTARTER GRIFF 6. STOSSFÄNGER 7. SCHUTZGITTER MOTOR LÜFTERRAD 8. TREIBSTOFFTANK DECKEL 9. LINKER DECKEL FÜR NIVEAU UND MOTORÖL NACHFÜLLUNG 10. DECKEL FÜR DEN MOTORÖL AUSLASS 11. LENKHOLM DÄMPFER 12.

  • Seite 10: Technische Daten

    TECHNISCHE DATEN Fig. 1 MODELL: GH 9 Mehrzweckgerät, Standardaufbau mit Schlegelmäher mit 85 cm. MOTOR: Honda GX 270, 270 cm³, 6,3 kW (8,4 HP) bei 3600 U.p.M., Einzylinder Benzin Motor. TREIBSTOFFTANK FASSUNGSVERMÖGEN: 5,3 Liter ANLASSER: mit Reversierstarter. GETRIEBE: Hydrostatgetriebe. GESCHWINDIGKEIT: stufenlos einstellbar von 0 bis 6 Km/h, Rückwärtsgang von 0 bis 3 Km/h.

  • Seite 11: Inbetriebnahme Der Maschine - Gh 9 Standardaufbau Mit Schlegelmäher Mit 85 Cm

    INBETRIEBNAHME DER MASCHINE - 7. Im Treibstofftank muss ausreichend Treibstoff sein; zum Nachfüllen immer einen feinmaschigen Trichter benutzen. GH 9 STANDARDAUFBAU MIT SCHLEGELMÄHER MIT 85 CM Fig. 4 Fig. 5 HAUPTPUNKTE, DIE ZUR VORBEREITUNG DER MASCHINE VORGENOMMEN WERDEN MÜSSEN •...

  • Seite 12: Beendigung Der Arbeit

    ACHTUNG: Die Schnitthöheneinstellung am Schlegelmäher ACHTUNG: Mit dem gedrückten Fahrhebel (fi g. 10/8) kann muss immer bei abgeschaltetem Motor durchgeführt werden. man ohne Unterbrechungen mit Hilfe der Hebels für die Gangwahl (fi g. 10/3) sowohl das Vorankommen als auch den Rückwärtsgang Fig.

  • Seite 13: Nützliche Tipps Für Einen Sachgemäßen Einsatz

    SICHERHEITSVORRICHTUNGEN Störungen vor. Die beste Methode, um die Maschine sauber zu halten, ist das Benutzen von Druckluft im Bereich um den Motor und evtl. Wasser für die Verkleidungsteile und das Innere des Schlegelmähers. 10.1 AKTIVE EINKUPPLUNG WICHTIG: Das Befeuchten mit einem starken Strahl der Die Maschine ist mit einer Aktiven Einkupplung ausgestattet.

  • Seite 14: Schnitthöheneinstellung

    Knaufs (fi g. 14/15) auf die Härte des Hebels zur Einstellung der erfordern technische Erfahrung. Wir empfehlen, sich hierfür an Geschwindigkeit, der zentral am Lenkholm angebracht ist, eingreifen (fi g. einen autorisierten Grillo Händler zu wenden. 14/8). Die sachgemäß gespannten Hebel gewährleisten eine gute Betriebsweise beim Betätigen der Maschine.

  • Seite 15: Regulierung Des Fahrhebels

    12.2 REGULIERUNG DES FAHRHEBELS 12.4 REGULIERUNG DER LENKHOLMROTATION Wenn Fahrhebel (fi g. 18/3) gesenkt wird und die Maschine nicht Wenn man Hebel (fi g. 20/1) zum Drehen des Lenkholms senkt, aber vorankommt, ist das Lockern der Sicherheits – Kontermutter (fi g. 18/C) nicht die Entsperrung des Bolzens erfolgt, der den Lenkholm blockiert, und das Verlängern durch Herausschrauben der Nachstellvorrichtung muss man die Sicherheits – Kontermutter (fi g. 20/E) lockern und die erforderlich.

  • Seite 16: Ordentliche Wartung

    10. Alle Schrauben am Deckel wieder festziehen (fi g. 25/M); 11. Hebel (fi g. 24/L) hochhalten; 12. 1,8 L di Öl Grillo Artikelnummer 53140 oder Getriebeöl 10W60 in das Hydrostatgetriebe einfüllen; 13. Die Hebel bis zum Einklicken senken (fi g. 24/L), und dann den Uftfilter Ölpfropfen wieder schließen (fi g. 24/I).

  • Seite 17: Wartung Des Schlegelmähers

    Fig. 25 Fig. 28 Fig. 26 chmierUng der Ugellager am otor Und der vorderen ädchen Alle 20 Betriebsstunden die Kugellager am Rotor des Schlegelmähers sowie der vorderen Rädchen des Rahmens durch die dafür vorgesehenen Schmiernippel befetten (fig. 29). An den Rädchen sind die Schmiernippel durch einen Aufkleber markiert. Fig.

  • Seite 18: Außerordentliche Wartung

    Riemen vorgenommen werden. Wenden Sie sich hierfür bitte an 2. Den Riemenführungsbügel über der kleinen Lenkrolle entfernen einen autorisierten Grillo Händler. (fig. 31); 3. Die verschlissenen Riemen mit einem Paar neuer Grillo Original 14.1 WIE MAN DEN RIEMEN AM Riemen wechseln; HYDROSTATGETRIEBE WECHSELT 4.

  • Seite 19: Störungen Und Deren Behebung

    STÖRUNGEN UND DEREN BEHEBUNG GH 9 MIT SCHLEGELMÄHER - STÖRUNGEN UND DEREN BEHEBUNG STÖRUNG URSACHE ABHILFE - Prüfen, ob der Benzinhahn geöffnet ist Kein Treibstoff mehr vorhanden - Das Treibstoffniveau kontrollieren Der Gaszug ist auf Null eingestellt - Den Gashebel in die Position 1 drehen - Prüfen, dass die Starthilfe aktiviert wurde (bei kaltem...

  • Seite 20: Zusammenfassende Wartungstabelle

    WICHTIG: Regelmäßig prüfen, ob Öl Lecks am Hydrostatgetriebe und am Getriebe des Schlegelmähers vorliegen. ZUSAMMENFASSENDE FLÜSSIGKEITEN- UND MENGENTABELLE GH 9 MIT SCHLEGELMÄHER - TABELLE DER FLÜSSIGKEITEN UND MENGENANGABEN Nach den ersten 20 Betriebsstunden und dann alle 100 Stunden oder Motoröl...

  • Seite 21: Einlagerung Und Längere Nichtbenutzung

    Mittel zum Mähen von Flächen, wo sich die Anschaffung eines Motor- Mähbalkens sich nicht lohnt (da er im Laufe des Jahres kaum benutzt wird), wohingegen der GH 9 auch mit anderen Geräten benutzt werden kann. Der Mähbalken wird anstelle des Schlegelmähers an den Anschluss angebaut.

  • Seite 22: Kundenservice

    Maschine und dessen ordentliche Wartung. Setzten Sie sich mit dem autorisierten Grillo Händler in Verbindung Das Fahren mit dem Wiesenmäher GH 9 auf öffentlichen Straßen ist für die außerordentlichen Wartungsarbeiten und all die Reparationen, verboten. Wird die Maschine auf ein Transportmittel geladen, muss sie die Fachkenntnisse erfordern.

  • Seite 23: Konformitätserklärung

    GRILLO SPA – Via Cervese, 1701 – 47521 CESENA (FC) – ITALY declare that the following machinery: / dichiaro che la macchina di seguito indicata: / déclare que la machine suivante: / Hiermit erkläre ich, dass folgende Maschine: / declara que la siguiente máquina:...
  • Seite 24 Tel: (+ 44) 01889569149 Website: www.grillospa.it Website: www.grilloagrigarden.co.uk E-mail: grillo@grillospa.it E-mail: info@grilloagrigarden.co.uk Grillo Australasia Pty Ltd Grillo Deutschland GmbH 14 REBECCA COURT - VIC 3943 SORRENTO - AUSTRALIA GUNTERSRIETHER STR.14 - 91224 HARTMANNSHOF - DEUTSCHLAND Tel: (+ 61) 0428206225 Tel: (+ 49) 09154949216 Website: www.grilloaustralia.com.au...
