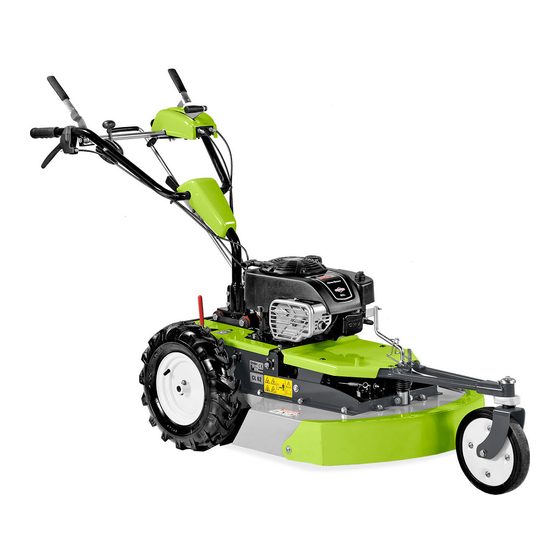

Grillo CL62 Bedienungsanleitung
Verwandte Anleitungen für Grillo CL62
Inhaltszusammenfassung für Grillo CL62
- Seite 1 CL62 OPERATOR'S MANUAL MANUALE DELL'OPERATORE MANUEL D'UTILISATION BEDIENUNGSANLEITUNG MANUAL DE INSTRUCCIONES...
-
Seite 2: Inhaltsverzeichnis
SUMMARY Safety rules Instructions: Warnings Identification and servicing Technical specifications Putting the machine into service Instructions for use Maintenance and lubrication Illustrations EC Declaration of conformity - Noise and vibrations levels INDICE Norme antinfortunistiche Istruzioni: Avvertenze Identificazione e assistenza Caratteristiche tecniche Messa in opera della macchina Istruzioni d’uso Manutenzione e lubrificazione... - Seite 3 SAFETY SYMBOLS - SIMBOLOGIA PER LA SICUREZZA - SYMBOLOGIE POUR LA SECURITE – SICHERHEITSSYMBOLE- SIMBOLOGÍA DE SEGURIDAD OPEN MANUAL- means that you must read the operator's manual very carefully. MANUALE APERTO - significa che dovete leggere attentamente il manuale di uso e manutenzione. MANUEL OUVERT –...
- Seite 4 Take special care not to touch hot parts of the engine. Prestate particolare attenzione a non entrare in contatto con parti surriscaldate del motore. Veiller tout particulièrement à ne pas toucher des éléments surchauffés du moteur. Achtung – keine heißen Motorteile berühren! No tocar partes recalentadas del motor.
- Seite 5 WARNING! SHARP PARTS. Keep hands and feet away. Do not operate the mower over gravel or foreign bodies which may be sucked up and ejected by the blades, generating a danger. Keep people at a min. distance of 15 metres. Remove the key and read the instruction manual before attempting to carry out any maintenance or repairs to the machine.
-
Seite 32: Allgemeine Beschreibung Und Vorgesehener Gebrauch
GRILLO CL62 Sehr geehrter Kunde, Wir danken Ihnen für Ihr Vertrauen, und beglückwünschen Sie zu Ihrem neuen Grillo CL62. Damit Sie lange Freude an Ihrem Mäher haben und dieser immer einwandfrei funktioniert, bitten wir Sie, dieses Handbuch aufmerksam durchzulesen und die darin enthaltenen Hinweise genau zu befolgen. - Seite 33 CL62/ Übersetzung der Original- Anleitungen Keinen Treibstoff verschütten, und nach dem Tanken vor dem Anlassen des Motors alle Treibstoffreste sorgfältig entfernen. Die Sicherheitseinrichtungen dürfen nicht beschädigt oder außer Funktion gesetzt werden. Die Einstellungen des Motors, im besonderen die maximale Drehzahl, nicht verstellen.
-
Seite 34: Identifikation Der Maschine Und Kundendienst
Für die Ersatzteile des Motors die Hinweise im Motor-Handbuch beachten. GARANTIE Es gelten die gesetzlichen Garantiebedingungen. Der Händler muss eine Kopie der Garantie-Karte der Maschine dem Kunden geben. Die Kopie kann von der Grillo Webseite heruntergeladen werden. Für den Motor gelten die vom jeweiligen Hersteller vorgesehenen Garantiebedingungen. -
Seite 35: Inbetriebnahme Der Maschine
CL62/ Übersetzung der Original- Anleitungen SCHNITTHÖHE: 50 –110 mm progressiv und schnell per Kurbel einstellbar. SCHNITTBREITE: 620 mm. MESSERUMLAUFGESCHWINDIGKEIT: 74m/sec. LEISTUNG PRO STUNDE: 2000 m²/h. ABMESSUNGEN: Länge: 1969 mm - Breite: 707 mm - Höhe: 1000 mm GEWICHT: 90 kg INBETRIEBNAHME DER MASCHINE 1) Die Maschine auf Transportschäden untersuchen. -
Seite 36: Einstellung Der Maschine
CL62/ Übersetzung der Original- Anleitungen - Um den Rückwärtsgang einzulegen, muss der Hebel gezogen gehalten werden (Abb. 2, C). FRONTRAD-SPERRE Wenn man an Hängen arbeitet, muss das Frontrad blockiert werden, indem das angezeigte Teil herunter-gestellt wird (Abb. 4, A). PARKIERBREMSE Um die Maschine korrekt abzustellen, benutzen Sie den Bremshebel. -
Seite 37: Wartung Und Schmierung
CL62/ Übersetzung der Original- Anleitungen WARTUNG UND SCHMIERUNG ACHTUNG! - Vor jedem Reinigungs-, Wartungs- oder Reparatureingriff das Zündkabel von der Zündkerze trennen. Zweckmäßige Arbeitskleidung und Arbeitshandschuhe tragen. - Wenn die Maschine oder ein Teil der Maschine angehoben wird, benutzen Sie immer geeignete Arbeitsmittel wie z.B Hubtische oder Radkeile. -
Seite 38: Keilriemen Für Die Hydrostatische Achse
Das Messer muss innerhalb von 5 Sekunden stehen bleiben; andernfalls muss die Bremse durch die Lastfeder (Abb. 6, A) eingestellt werden und eventuell der Bremskörper ausgetauscht werden (Abb. 6, B). NB: Diese Operation muss nur in einem autorisierten Grillo-Kundendienstzentrum vorgenommen werden. AUSWECHSELN DER KEILRIEMEN Die Übertragung der Bewegung des Motors auf das Hydraulikgetriebe und auf die Messer erfolgt... -
Seite 39: Zusammenfassende Wartungstabelle
CL62/ Übersetzung der Original- Anleitungen ZUSAMMENFASSENDE WARTUNGSTABELLE ARBEIT NACH NACH DEN JEWEILS JEWEILS JÄRLICH JEDEM ERSTEN 20 NACH 50 NACH 100 ODER GEBRAUCH STUNDEN STUNDEN STUNDEN JEWEILS NACH 200 STUNDEN Motoröl das Niveau ● überprüfen wechseln ● ● überprüfen ●... - Seite 40 CL62/ Übersetzung der Original- Anleitungen LISTE DER HÄUFIGSTEN STÖRUNGEN UND DEREN BEHEBUNG STÖRUNG URSACHE ABHILFE Der Motor hat Schwierigkeiten beim Starten oder läuft unregelmäßig - Vergaserprobleme - Luftfilter reinigen oder auswechseln - Vergaser einstellen (siehe Motorhandbuch) - Schmutziger Treibstoff - Tank entleeren und frisches Benzin nachfüllen - Benzinfilter kontrollieren und ggf.
-
Seite 41: Die Maschine Bleibt Nicht Im Leerlauf
CL62/ Übersetzung der Original- Anleitungen DIE MASCHINE BLEIBT NICHT IM LEERLAUF Die Vorrichtung einstellen (Abb. 11, A), die Gegenmutter lockern und die mittlere Schraube drehen. NACH DER ARBEIT Zum Anhalten den Vorwärtshebel loslassen (Abb. 1, Nr. 1). Um den Motor auszuschalten, stellen Sie den Gashebel auf die Stopp-Position (Abb. - Seite 50 Fig. 1...
- Seite 51 LEGEND - LEGENDA - LEGENDE - ZEICHENERKLÄRUNG - LEYENDA 1- Clutch levers 1- Leve comando frizione avanzamenti 1- Leviers embrayage 2- Engaging blade lever 2- Leva comando inserimento lama 2- Levier enclenchement de 3- Forward and reverse gear lever 3- Leva comando marcia avanti e lame 4- Throttle lever retromarcia...
- Seite 52 STOP STOP FORWARD AVANZAMENTO FORWARD AVANZAMENTO Fig. 2 Fig. 4 Fig. 3...
- Seite 53 Fig. 5 Fig. 6 Fig. 8 Fig. 7...
- Seite 54 Fig. 10 Fig. 9 Fig. 11 Fig. 12 Fig. 13...
- Seite 55 CORTAHIERBA Grillo Spa Via Cervese, 1701 – 47521 CESENA (FC) – ITALY Machine model / Maccina tipo / Machine type / Maschine Typ / Máquina tipo : CL62 Serial n° / Numero / Numéro / Nummer / Número : Engine / Motore / Moteur / Motor / Motor : BRIGGS & STRATTON INTEK 950E SERIES atisfait à...
