4 CAN-Bus anschließen
4.1 Anschluss über D-Sub-Steckverbinder
Nach dem Einbau des CAN-Interfaces kann ein CAN-Bus an den D-Sub-Stecker
angeschlossen werden. Die Pin-Belegung des D-Sub-Steckers entspricht der
Spezifikation CiA® 303-1:

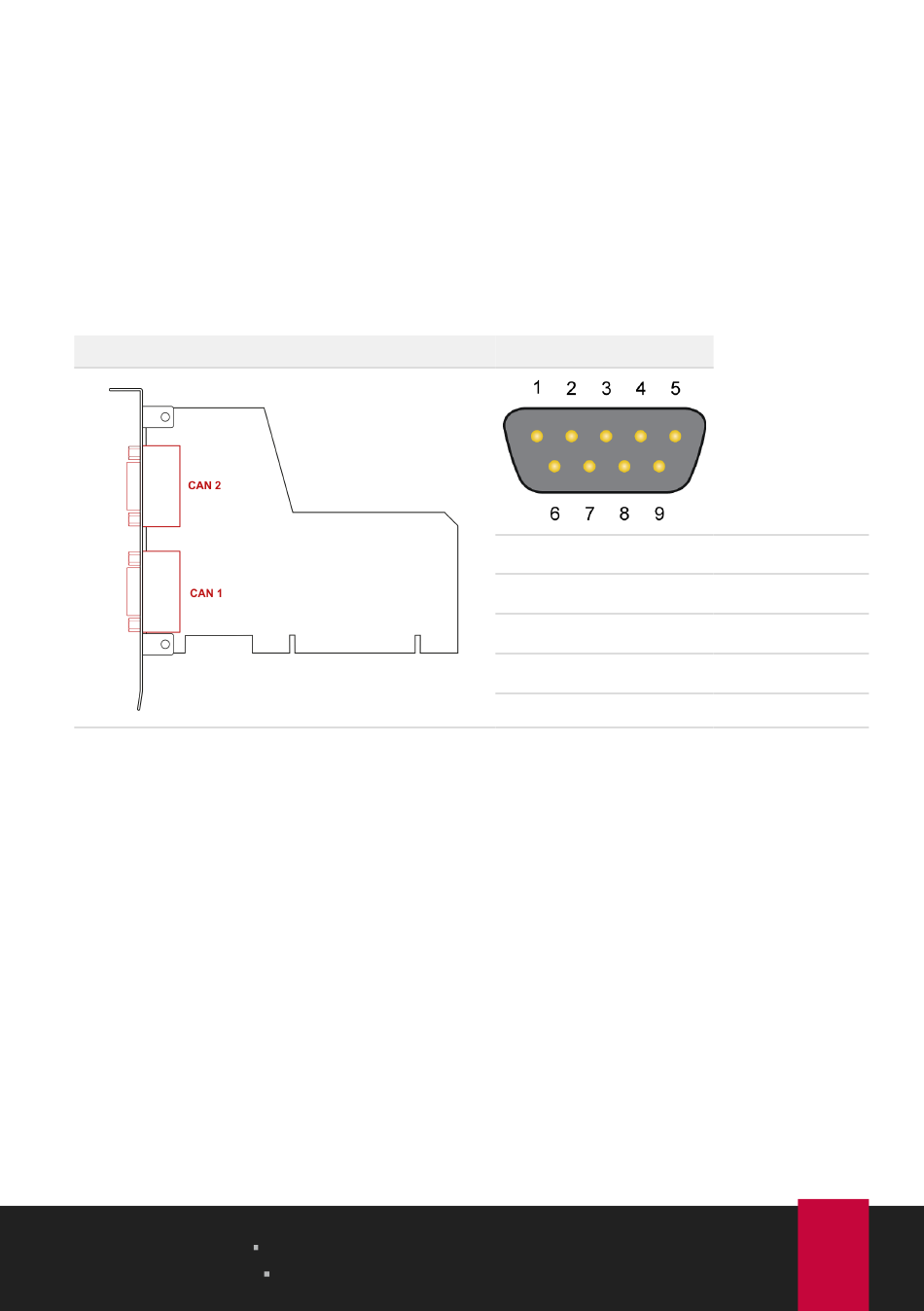

Position der CAN-Anschlüsse
4 CAN-Bus anschließen
Benutzerhandbuch 3.0.1
PCAN-PCI
© 2022 PEAK-System Technik GmbH
D-Sub-Stecker
1, 9
2
7
3, 6
4, 5, 8
Belegung
+5 V (optional)
CAN_Low
CAN_High
CAN_GND
Nicht belegt
