4.2 Verkabelung

4.2.1 Terminierung

Ein High-Speed-CAN-Bus (ISO 11898-2) muss an beiden Enden mit 120 Ω terminiert
sein. Die Terminierung verhindert störende Signalreflexionen und sorgt für einen
ordnungsgemäßen Betrieb der Transceiver am angeschlossenen CAN-Knoten
(CAN-Interfaces, Steuergeräte).
Das CAN-Interface PCAN-PCI besitzt keine interne Terminierung. Betreiben Sie das
CAN-Interface an einem terminierten CAN-Bus.

4.2.2 Beispiele einer Verbindung

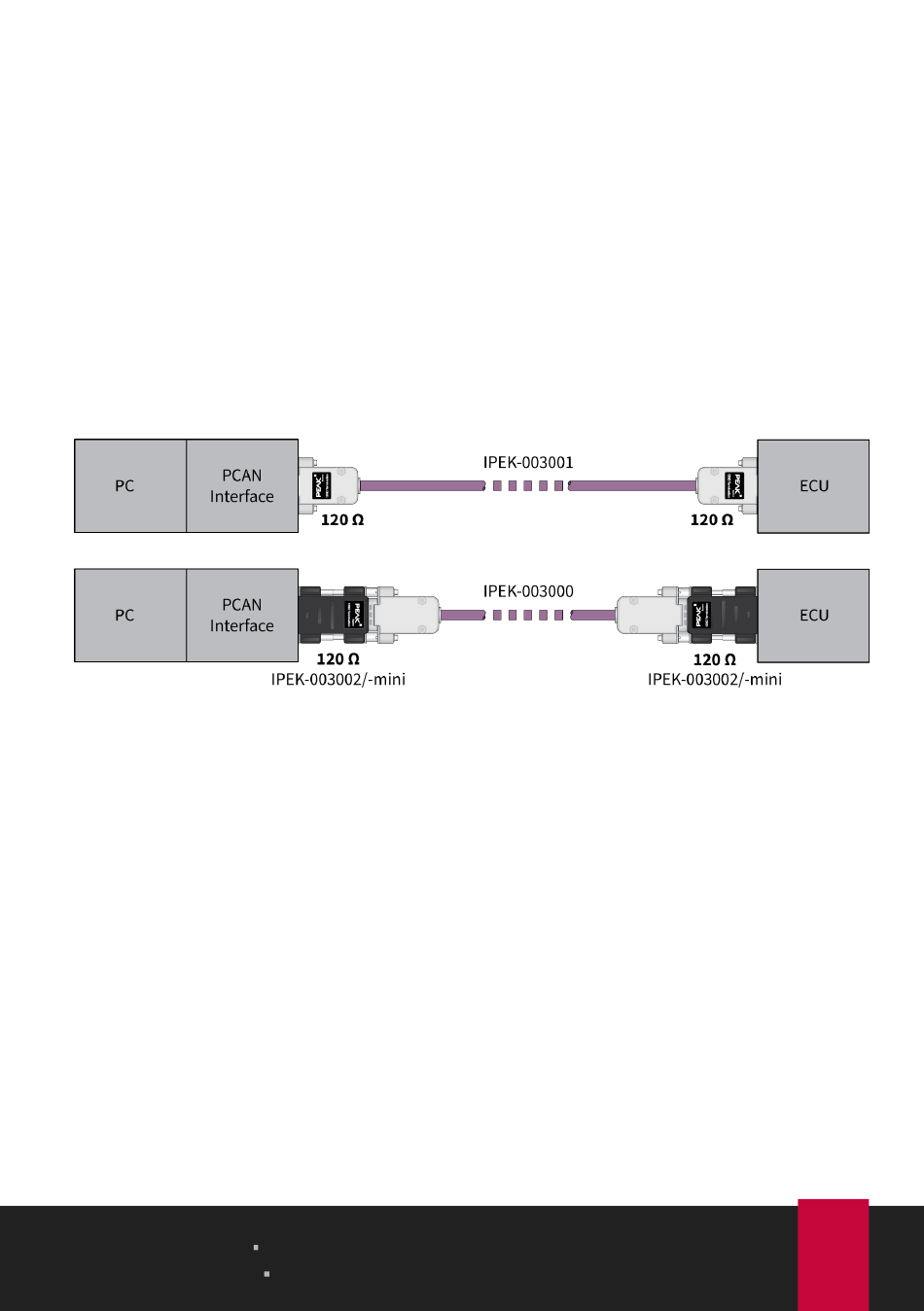

Die Beispiele stellen Verbindungsmöglichkeiten des PCAN-Interfaces mit einem
Steuergerät (ECU) dar. Im oberen Beispiel ist das Verbindungskabel an beiden Enden
mit 120 Ω terminiert. Im unteren Beispiel werden Terminierungsadapter verwendet.
