4 CAN-Bus anschließen

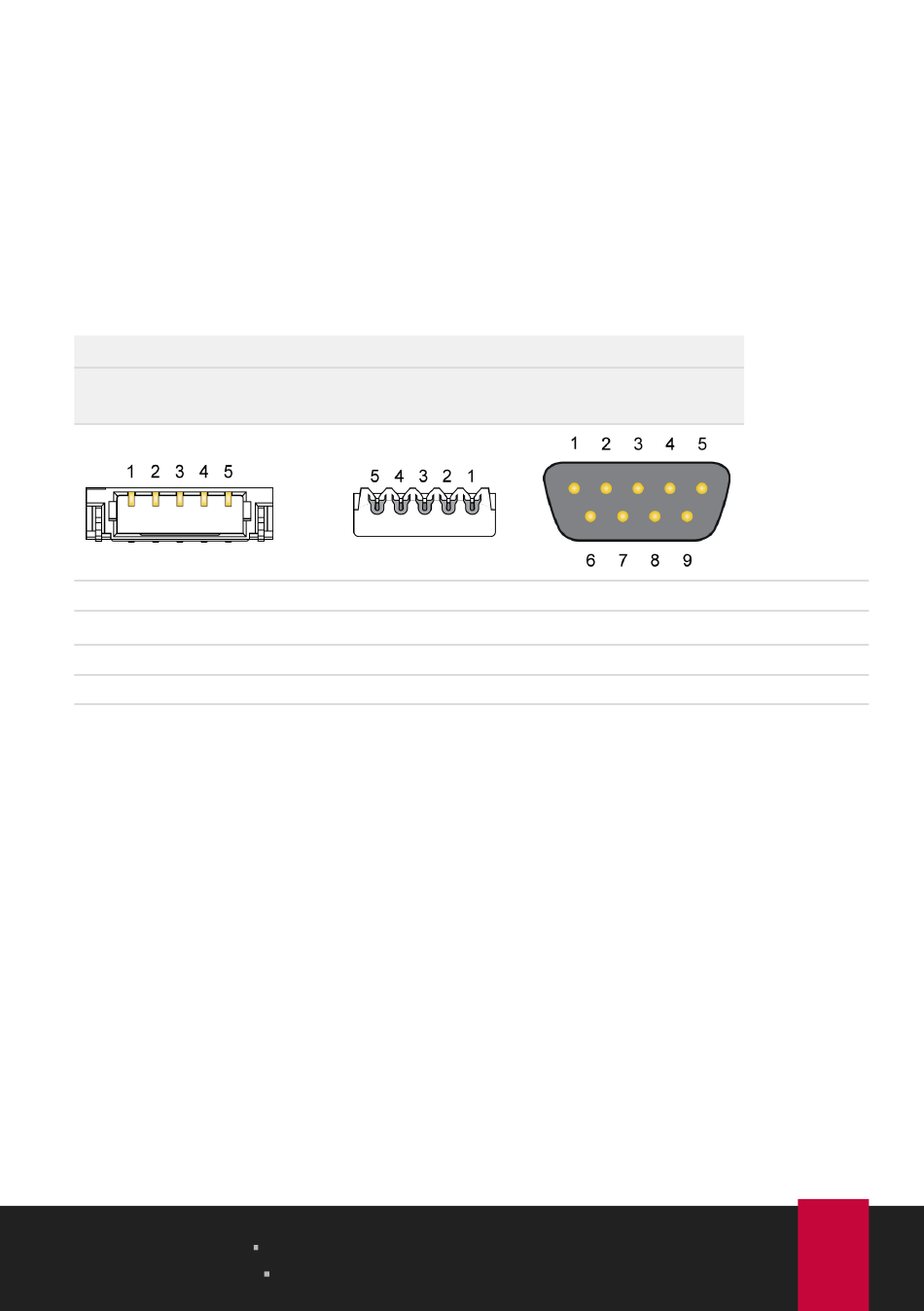

4.1 Anschluss über D-Sub-Steckverbinder
Nachdem das Anschlusskabel mit dem CAN-Interface verbunden wurde, kann ein
CAN-Bus an den D-Sub-Stecker angeschlossen werden. Die Pin-Belegung des D-Sub-
Steckers entspricht der Spezifikation CiA® 303-1:
CAN-Interface
SUR-Buchse
Typ: SM05B-SURS-TF
3
4
5
1, 2
4.2 Daisy Chain
Für jeden Kanal kann eine Daisy Chain über Lötbrücken auf der Platine aktiviert
werden, um einen für CAN FD optimierten Anschluss an einen bestehenden CAN-Bus
herzustellen. Dadurch wird ein störungsfreier Betrieb bei höheren CAN-FD-Bitraten
möglich, weil Stichleitungen und Y-Verteilungen weitestgehend vermieden werden.
4 CAN-Bus anschließen
Benutzerhandbuch 2.0.1
SUR-Stecker
Typ: 05SUR-32S
3
4
5
1, 2
PCAN-miniPCIe FD
© 2022 PEAK-System Technik GmbH
Anschlusskabel
D-Sub-Stecker, 9-polig
3, 6
7
2
1, 4, 5, 8, 9
Belegung
CAN_GND
CAN_High
CAN_Low
keine
9
