PCAN-PCI Express – Benutzerhandbuch
Abbildung 1: Darstellung der PCAN-PCI Express-Karte
2.2
CAN-Bus anschließen
Ein High-Speed-CAN-Bus (ISO 11898-2) wird über eine 9-polige
D-Sub-Steckverbindung angeschlossen. Die Belegung entspricht der
CiA-Empfehlung 102 DS.

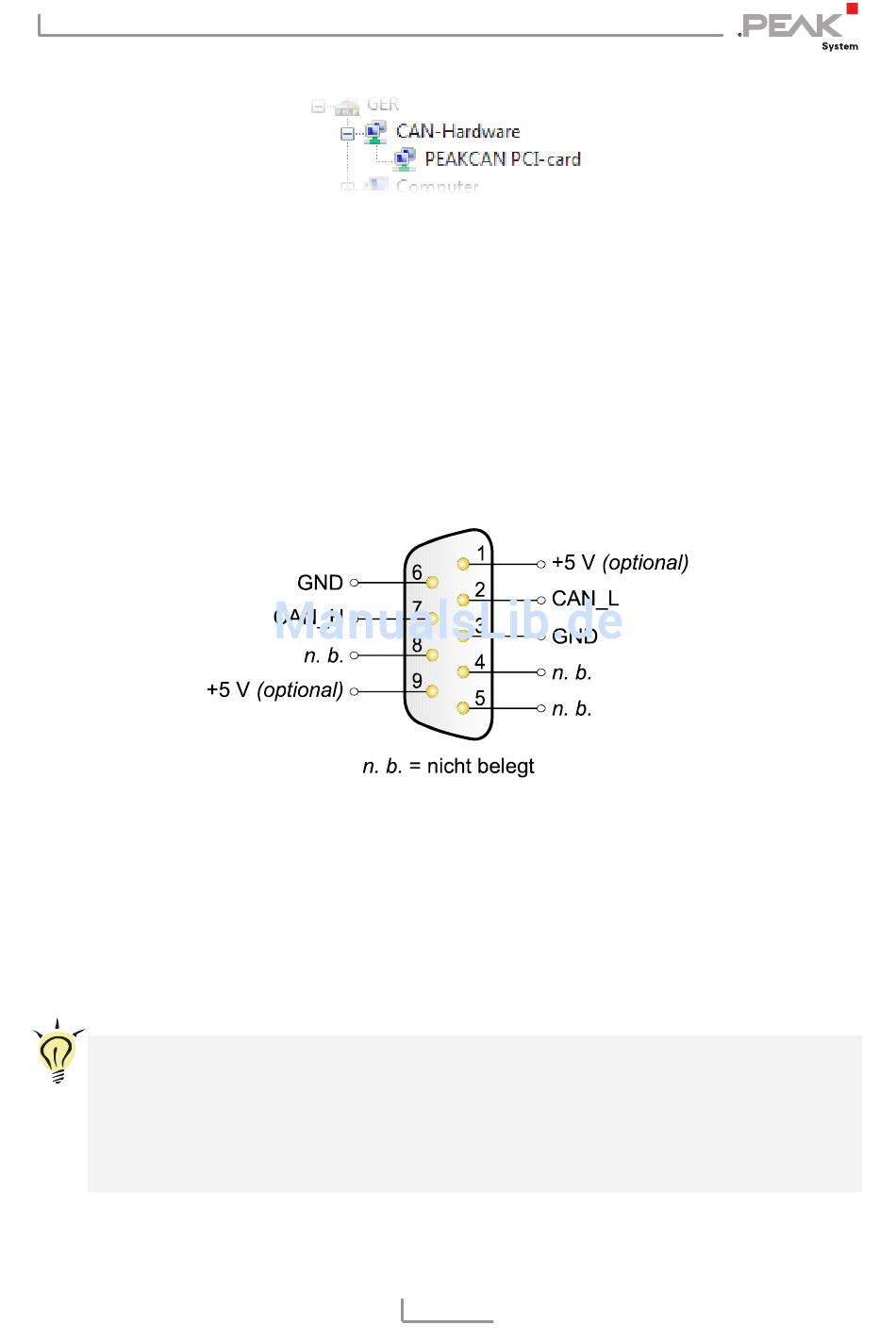

Abbildung 2: Anschlussbelegung High-Speed-CAN
(Sicht auf einen Stecker an der PCAN-PCI Express-Karte)
Mit den Pins 1 und 9 ist es möglich, Geräte mit geringem Strom-
verbrauch (z. B. Buskonverter) direkt über den CAN-Anschluss zu
versorgen. Bei Auslieferung sind diese Pins nicht belegt. Eine aus-
führliche Beschreibung dazu finden Sie im folgenden Abschnitt 2.3.
Tipp: Einen CAN-Bus mit anderem Übertragungsstandard
können Sie über einen Buskonverter anschließen. PEAK-
System bietet verschiedene Buskonvertermodule an (z. B.
PCAN-TJA1054 für einen Low-Speed-CAN-Bus entsprechend
ISO 11898-3).
im Geräte-Manager von Windows
8
