Anhang C Übersicht für
Software-/Hardwareinstallation unter Windows
Laden Sie den Treiber von unserer Website
herunter. Installieren Sie den Treiber vor dem Einbau des CAN-Interfaces.
Danach schalten Sie den Computer aus und stecken die Steckkarte in einen freien
PCI-Steckplatz.
Die neue Hardware wird beim nächsten Windows-Start erkannt und der Treiber
initialisiert. Überprüfen Sie die Betriebsbereitschaft. Öffnen Sie dazu das Windows-
Startmenü. Geben Sie Peak-Einstellungen ein und bestätigen Sie mit der
|Eingabetaste|. Das Fenster PEAK-Einstellungen erscheint. Das initialisierte
CAN-Interface wird unter CAN-Hardware angezeigt.
Inbetriebnahme unter Windows
Führen Sie als Beispielanwendung für den Zugriff auf das CAN-Interface den
CAN-Monitor PCAN-View über das Windows-Startmenü aus. Wählen Sie für die
Initialisierung des CAN-Interfaces den CAN-Anschluss und die CAN-Bitrate.

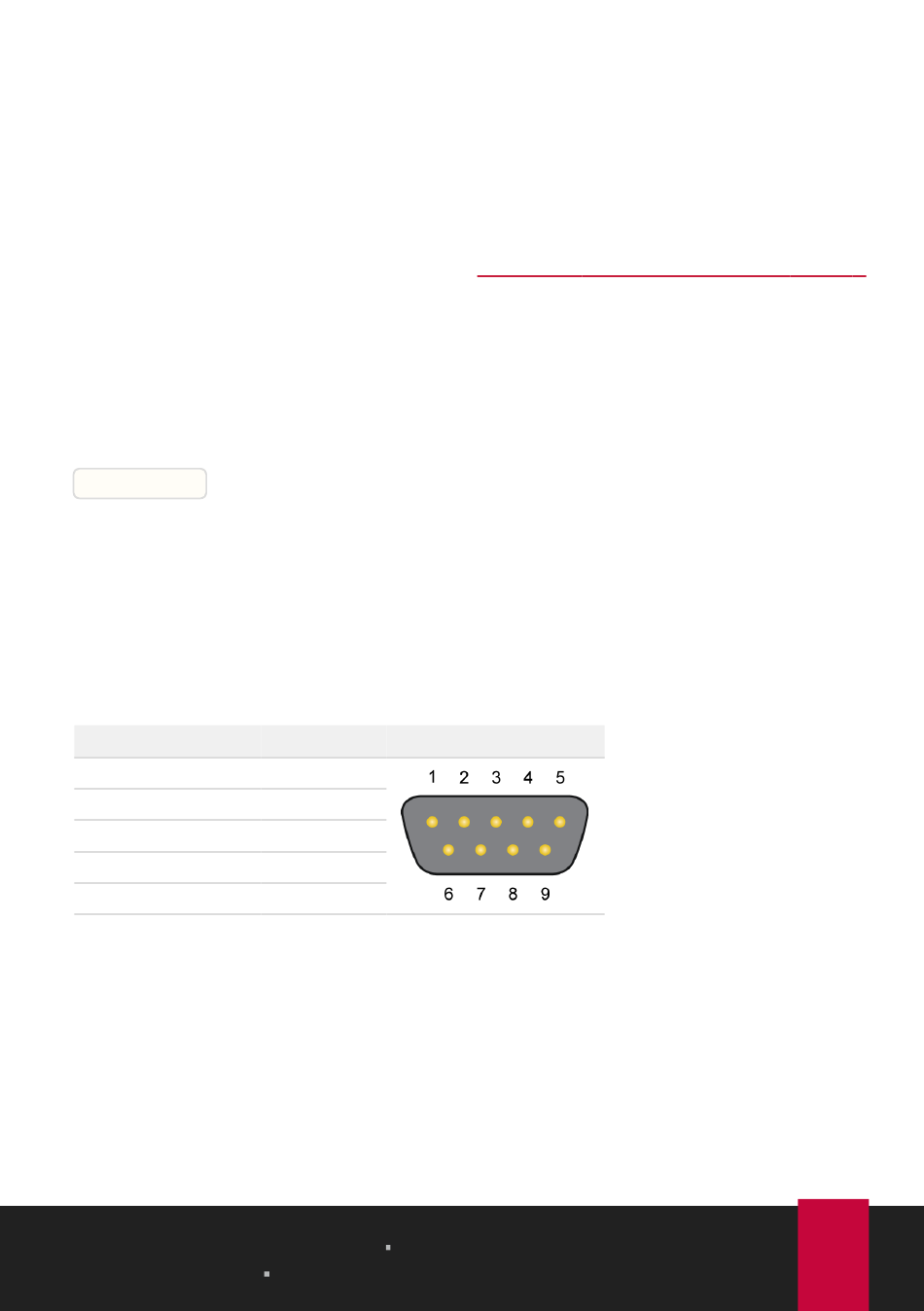

High-Speed-CAN-Stecker (D-Sub, 9-polig)
Belegung
+5 V (optional)
CAN_Low
CAN_High
CAN_GND
Nicht belegt
Anhang C Übersicht für Schnelleinsteiger
Benutzerhandbuch 3.0.1
Schnelleinsteiger
Pin D-Sub-Stecker
1, 9
2
7
3, 6
4, 5, 8
PCAN-PCI
© 2022 PEAK-System Technik GmbH
www.peak-system.com/quick/DL-Driver-D
