4 CAN-Bus anschließen
4.1 Anschluss über D-Sub-Steckverbinder
Nachdem die Slotblende mit dem CAN-Interface verbunden wurde, kann ein CAN-Bus

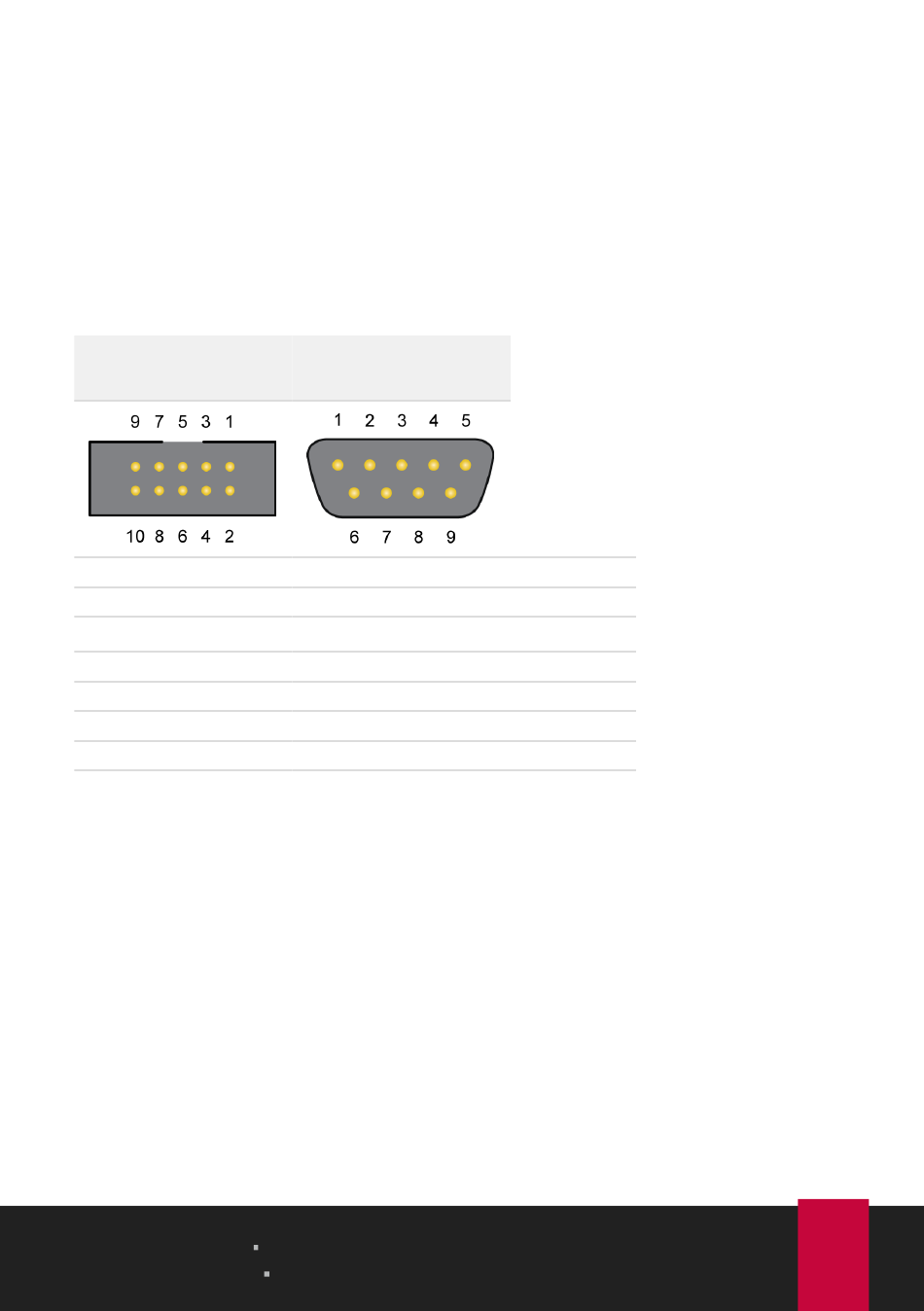

an den D-Sub-Stecker angeschlossen werden. Die Pin-Belegung des D-Sub-Steckers
entspricht der Spezifikation CiA® 303-1:
Pfostenstecker auf
CAN-Interface, 10-polig
1
2
3
4
5
8
6, 7, 9, 10
4 CAN-Bus anschließen
Benutzerhandbuch 2.0.1
D-Sub-Stecker an
Slotblende, 9-polig
1
6
2
7
3
9
4, 5, 8
PCAN-PC/104 Plus Quad
© 2022 PEAK-System Technik GmbH
Belegung
+5 V (optional)
GND
CAN_Low
CAN_High
GND
+5 V (optional)
keine
