4 CAN-Bus anschließen
4.1 Anschluss über D-Sub-Steckverbinder

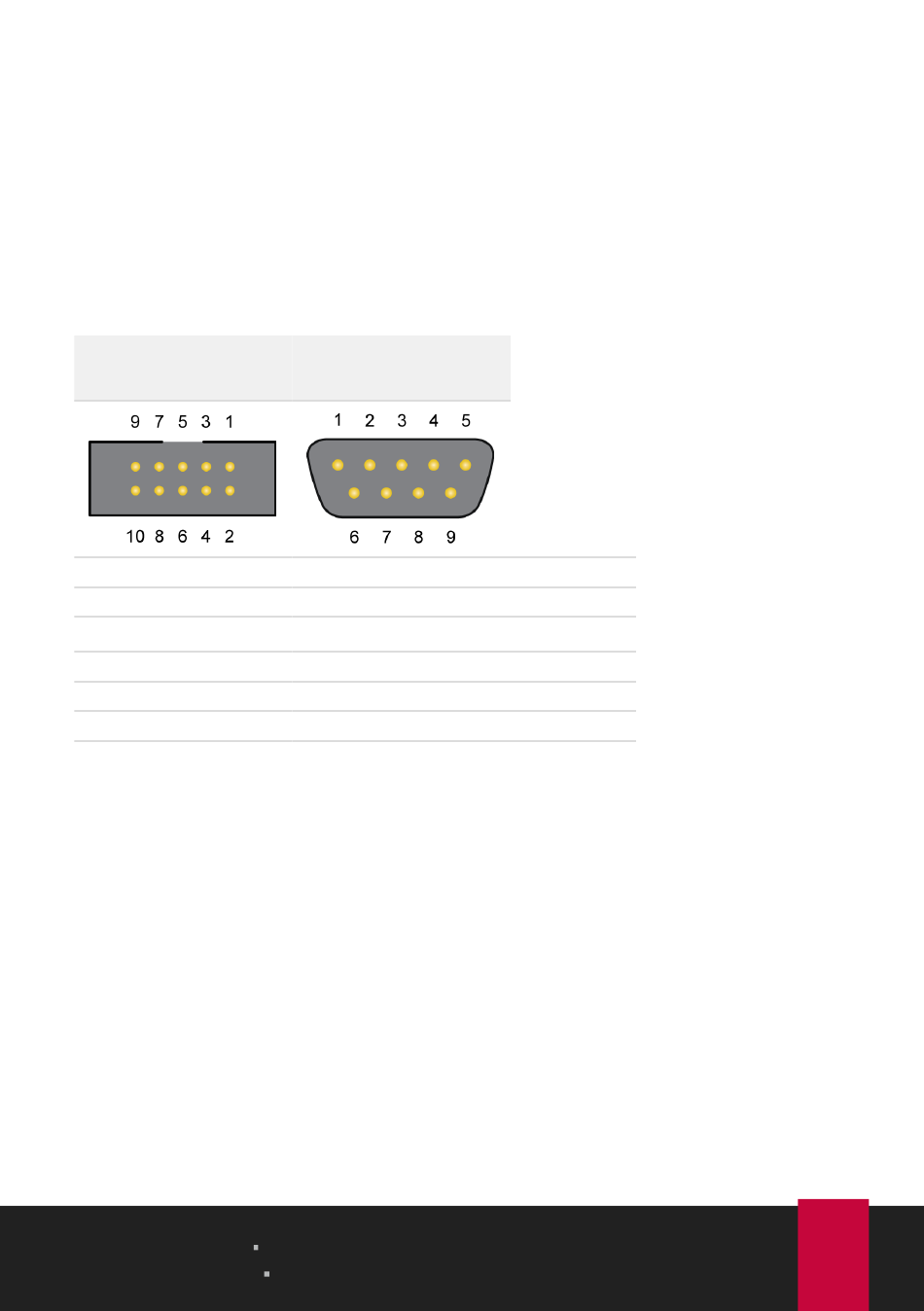

Nachdem die Slotblende mit dem CAN-Interface verbunden wurde, kann ein CAN-Bus
an den D-Sub-Stecker angeschlossen werden. Die Pin-Belegung des D-Sub-Steckers
entspricht der Spezifikation CiA® 303-1:
Pfostenstecker auf
CAN-Interface, 10-polig
1
2
3
4
5
6, 7, 8, 9, 10

4.2 Verkabelung

4.2.1 Terminierung

Ein High-Speed-CAN-Bus (ISO 11898-2) muss an beiden Enden mit 120 Ω terminiert
sein. Die Terminierung verhindert störende Signalreflexionen und sorgt für einen
ordnungsgemäßen Betrieb der Transceiver am angeschlossenen CAN-Knoten
(CAN-Interfaces, Steuergeräte).
4 CAN-Bus anschließen
Benutzerhandbuch 2.0.1
D-Sub-Stecker an
Slotblende, 9-polig
1
6
2
7
3
4, 5, 8, 9
PCAN-PCI/104-Express FD
