PCAN-miniPCIe – Benutzerhandbuch
3
CAN-Bus anschließen
3.1
Anschluss über D-Sub-Steckverbinder
Ein High-Speed-CAN-Bus (ISO 11898-2) wird an einen 9-poligen
D-Sub-Steckverbinder angeschlossen. Die CAN-Belegung entspricht
der Spezifikation CiA® 303-1.
CAN 1
CAN 2

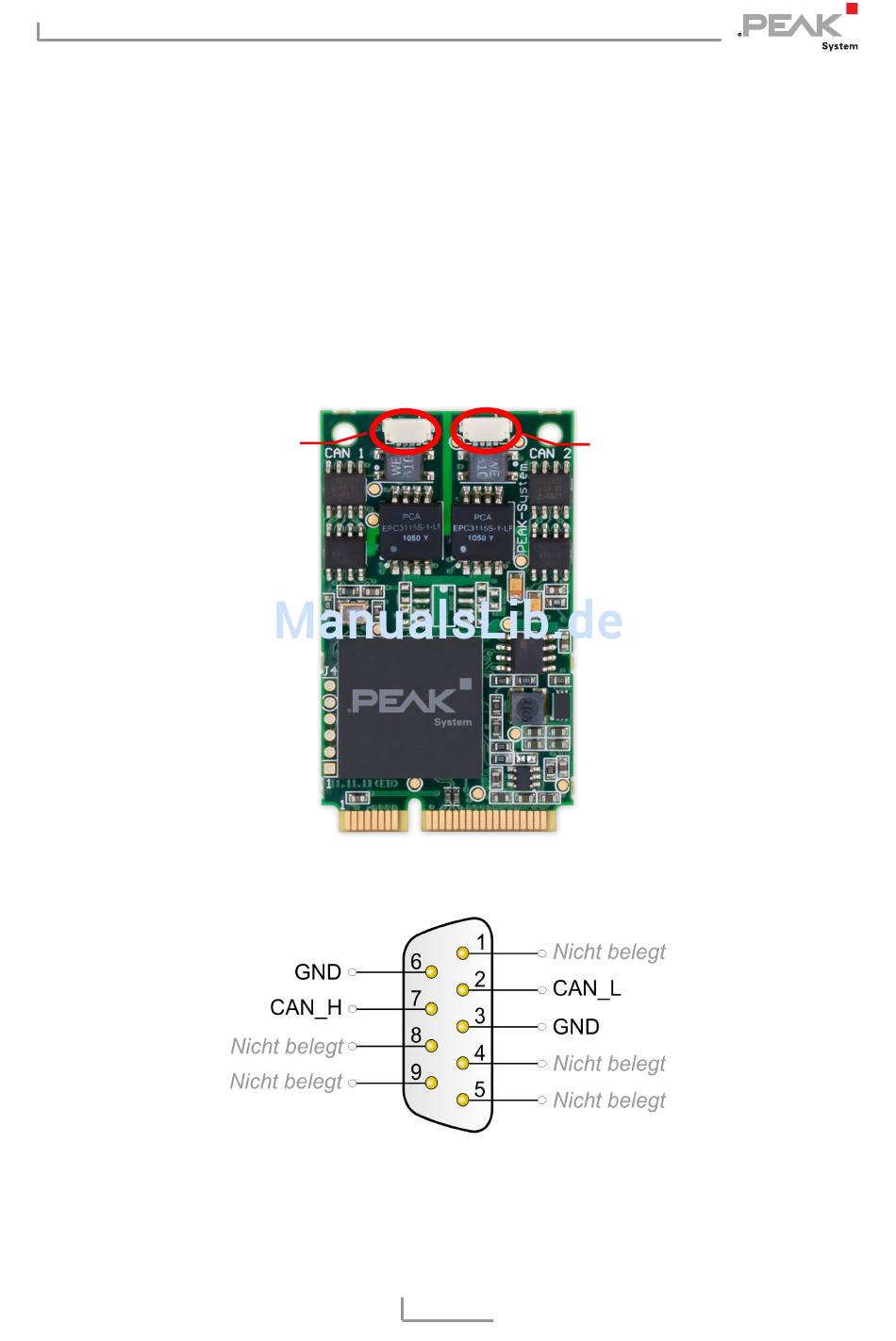

Abbildung 1: Positionen der CAN-Anschlüsse auf der PCAN-miniPCIe-Karte
Abbildung 2: Anschlussbelegung High-Speed-CAN
(Sicht auf einen D-Sub-Stecker)
8
